Saba Freiburg W III Rauschunterdrückung.

      Hallo Sabanisten,

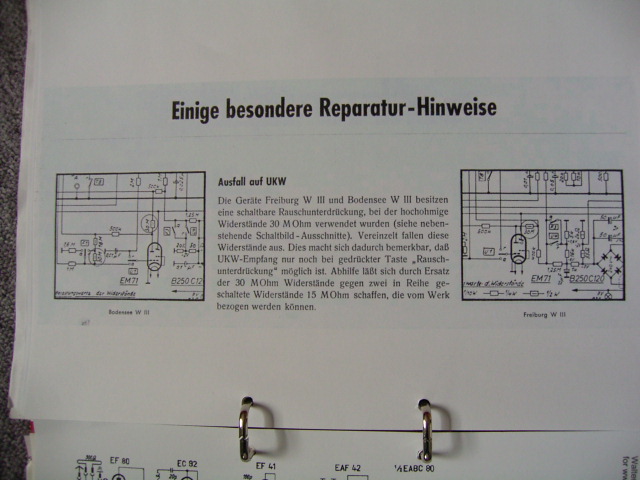

      der WIII hat einen sogenannten "Rauschsupressor" soll heissen,das bei der Sendersuche auf UKW die Stationen plötzlich aus der "Stille" heraus auftauchen.Diese Funktion kann ein und natürlich auch ausgeschaltet werden.Bei meinem Gerät ist es so,daß sich der Empang bei geschaltetem Supressor wesentlich verschlechtert zudem wird das Rauschen keineswegs unterdrückt,ich kann den Fehler dafür nicht finden.Das Gerät ist überholt,auch habe ich den originalen "Reparatur-Hinweis" natürlich befolgt leider ohne Erfolg.Wie sieht es bei euren Geräten damit aus,gab es ähnliche Schwierigkeiten ?? der WIII ist sowieso ein recht kompliziertes Gerät,an dem viele Schwierigkeiten auftreten können.


      Grüsse
      Peter

      Hallo Peter,
      ich hatte das Problem auch mal, ist aber schon länger her. Habe keinen Schaltplan hier vorliegen, darum versuche ich wiederum in der Erinnerung zu kramen: Check noch mal durch, ob wirklich alle alten C´s raus sind. Da ist einer in der nähe der 2 30 Ohm, der etwas versteckt liegt.
      Dann ist da noch kurz hinter der Chassisrückseite ein Kombiwiderstand, so um 100 Ohm, mit einem Mittenabgriff. Einmal prüfen, ebenso wie alle Widerstände dort in der Nähe.
      Gruß
      Volker
      Gruß Volker www.antikradio-restored.de

      Greetings All Saba Fans.

      I have followed this thread with interest as I am in the process of restoring a model WIII also.
      Similarly, this radio had exhibited the problem of leakage (arcing) of the Pertinax involving one of the contacts U9 and the adjacent connecting post .(Tastenaggregat)
      The opposite end of the strip U9-12, as previously discussed, also has high voltage potentials on adjacent terminals.
      The radio here had shown a previous "floating in air" repair to the terminal post (lug) concerning the switching of the antenna coil for the UKW preset circuit.
      I repaired the defekt by cleaning away the carbon tracking and replacing with a new isolated connection point (lug) to the Pertinax strip.

      This answered my own question why the Ortsender trimming capacitor had not previously allowed a "peak" of the circuit during the abgleich procedure!
      The coil ( Ortsender vorsatz spule?) wire lead was never removed from the defective terminal and re-connected to the "floating in air" repair!

      The radio here contained (as original) 3 X 10 mohm resistors in the noise (rausch) clipping circuit. One of these series (reihe?) resistors located within the vinyl sleeve was fully open, effectively disabling the circuit when the radio was in the default noise filter mode. Replacing all three resistors served to only partially correct the problem.

      It appears that the component values for this noise circuit are quite critical for proper biasing range of the tube EF40.
      I have found the value of the 1.25 meg ohm bias supply resistor is quite critical to the audio response of the noise filter. A less than 10% change of value of this negative bias resistor can alter the audio response when noise "clipper" (filter) is active.

      On another note.
      I cleaned and bleached (geblichen?) the paper dial scale light diffuser panel.
      As found, it was quite dark and brown in colour, which greatly reduced the quality of illumination for the dial scale. Now it produces a nice brighter orange glow through it.

      Next step here is to perform a full alignment (abgleich?) and begin to refinish the cabinet. I think this "old lady" will be one of my favourite of the Monoradio models of Saba.

      I sincerely hope I do not offend some with my posting in this thread only in English. My German language skills are too poor to attempt this post auf Deutsch. Thank you.
