Nicht alltägliche Röhren

Ruhiger Sonntag, lustige Ideen.

Wie eine Röhre aussieht, weiß jeder hier, oder?
Vermutlich nicht immer.
Hier soll ein Thread entstehen, in dem es interessante Röhren zu sehen gibt, die nicht wie EL84 & Co aussehen. Wer interessante Bilder von Röhren hat, bitte hier posten. Bitte auch kurz beschreiben, wofür sie gedacht ist und welche Daten sie hat. Link zum Datenblatt muß nicht sein, wäre aber nett.

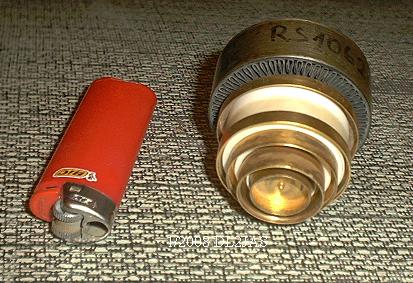

Ich mache mal den Anfang mit einer auf den ersten Blick recht harmlos aussehenden Röhre.



Kurzdaten RS1062C = 7651 = YL1112
Heizung: 6,3 V 7,5 A
Anodenspannung: 4000 V
Verlustleistung: 600 Watt
Frequenz: 1215 MHz

Die Röhre wurde z.B. in kleineren Radargeräten und Fernsehsendern verwendet. Die Pulsleistung bei 1215 MHz liegt bei etwa 20 kW. Nicht Watt, sondern Kilowatt. Ich habe sie aus einem für den Amateurfunk umgebauten Fernsehsender ausgebaut, weil sich ein Gitter verflüssigt hatte. Heute macht die Endstufe knapp 1000 Watt Dauerstrich bei 432 MHz. Als Kühlung dient ein Gebläse, was eine ähnliche Leistung wie ein Staubsauger hat. Die Röhre besteht aus Metall und Keramik, kein Glas.
Datenblatt: www.burle.com/cgi-bin/byteserver.pl/pdf/7651.pdf

Andreas, DL2JAS

Hier sieht man die Oberseite der Röhre.




Wie Du schon richtig vermutest, das ist die Kühlung. Die Luft wird da mit Kawupptizität durchgeblasen. Das Ding darunter ist ein passender Kondensator für das Netzteil, die Anodenspannung. Der Bursche hat 32 µF und 4500 Volt.

Es soll kein Thread werden über Hochleistungssenderöhren. Wer eine alte Vorkriegsröhre, Anzeigeröhre, Stahlröhre, Miniaturröhre, etc. hat, möge sie hier vorstellen.

Andreas, DL2JAS

Heiteres Röhrenraten!

Wer weiß, was auf den Bildern zu sehen ist?
Es handelt sich um das Innenleben einer Röhre.
In Röhrenradios findet man sie nicht.
Es ist kein Exot, wurde massenweise von verschiedenen Herstellern hergestellt.
Typischer Anodenstrom Größenordnung 1 mA.
Im Vergleich zu gebräuchlichen NF-Röhren relativ teuer.


Zum Größenvergleich eine Packung Taschentücher.



Detailansicht



Ansicht von hinten, Kathodenseite



Ansicht von vorn



Der Ring an dem dünnen Blechstreifen



Na, wer hat die Lösung?

Andreas, DL2JAS

ksbsb postete
Die Taschentuchmarke kenn ich auch nicht !!!

Gruß -Kurt

Kein Wunder.

Das sind polizeieigene Taschentücher für die neue blaue Uniform. Deshalb auch der Aufdruck TaTü(Tata)!
Nee, die gibt es bei einem Discounter. Vermutlich habe ich die bei Penny gekauft. Ich gehe davon aus, "TaTü" soll einfach nur Taschentücher bedeuten.

Andreas, DL2JAS

littledennis postete
Ich tippe mal auf ein "Bildrohr".

Ein Kathodenstrahlröhrensystem natürlich!!
Der Ring ist der Anodenanschluß.

Ansicht v. Vorne zeigt, es ist ne Farbröhre gewesen.
3 Kathoden Rot, Blau, Grün.
Richtig?

Gruß Christoph

Fast richtig, die Antwort gilt aber, System aus einem Bildröhrenhals!

Der Ring ist der sogenannte Getter, nicht die Anode.
Die Anode ist nicht in den Bildern zu sehen, diese ist die "Mattscheibe".
Hinten sieht man die drei Wehneltzylinder und vorn die drei Elektronenaustrittsöffnungen für rot, grün und blau. Die "Tönnchen" sind die Gitter, ganz hinten Fokusgitter.

Andreas, DL2JAS

Fotos von Bildröhren habe ich nicht.

Das mit den Bildern war ein Zufall. Vor vielen Jahren hatte es mich mal selbst interessiert, wie eine Bildröhre von innen aussieht.
Bei den Trinitrons wird das gleiche Prinzip verwendet, die "Kanonen" sind waagerecht angeordnet. Das hängt mit der Maske zusammen. Bei den europäischen Herstellern sind es eher Lochmasken. Bei Sony sieht es aus wie Klaviersaiten auf einem Metallrahmen. Hier was von Wiki zu Trinitron:
http://de.wikipedia.org/wiki/Trinitron

Andreas, DL2JAS

Ist es was mit RL12?

Andreas, DL2JAS

Ich tippe auf RL12P35 = RS287.

Vom Datenblatt und den Anschlüssen käme es hin, Kurzwellenröhre mit Anodenverlustleistung 30 Watt und von Telefunken.

Andreas, DL2JAS

Sehr interessant!

Komme bitte nicht auf die Idee, diese Röhre ernsthaft zu verbauen.
Ich gehe davon aus, daß es sich um ein Muster für Entwickler handelt. Es ist üblich, daß Hersteller Muster schicken, um auf neue Produkte aufmerksam zu machen. Da da "Weitere Belieferung in dieser Ausführung vorbehalten" steht, muß es ein sehr frühes Muster sein, noch nicht wirklich Serienproduktion. Vermutlich wurden davon << 1000 Stück hergestellt, jetzt eine echte Rarität.

Andreas, DL2JAS
