9260: Fragen zum Schaltbild

Tommy · 11. Juli 2013, 08:29

Hallo,

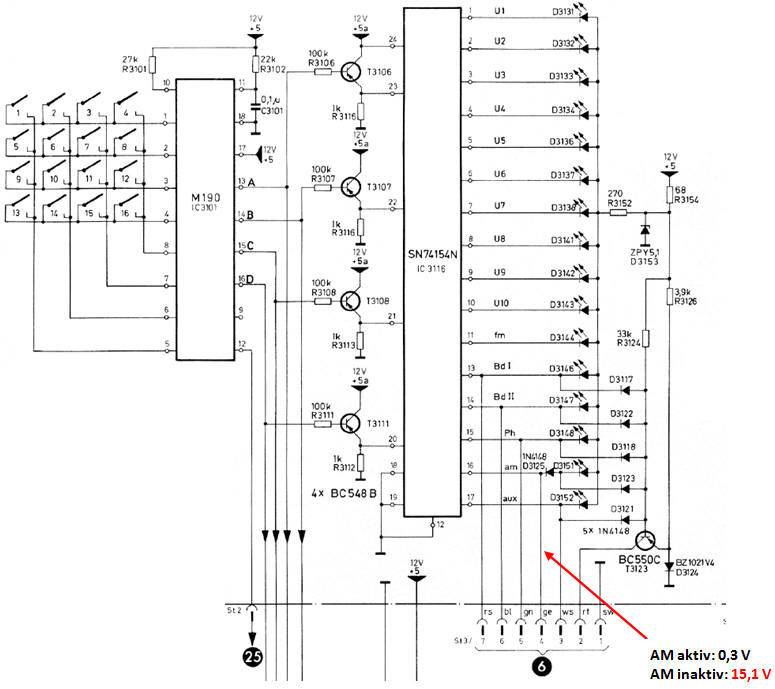

Auf der Tipp-Tastenplatte wird das Signal AM erzeugt, welches auf dem Netzteil-Modul die AM Spannung (15 V) schaltet. An IC3116 (SN74154) Pin 16 messe ich, wenn AM nicht selektiert ist: 15 V.

Wie ist dies möglich, da der 74154 nur 0 V / 5 V an seinem Ausgang liefern kann ?
An allen anderen Ausgängen des 74154 liegen maximal 4 V an.

oldiefan · 11. Juli 2013, 20:36

Hallo Tommy,

so wie ich das sehe, kommen die 15V von IC604 über R613 und R614 im Netzteil wenn AM nicht geschaltet ist. Wenn Du auf AM schaltest, senkt der 74154 das Potential an Pin 16 ab.

Gruss,
Reinhard

Tommy · 12. Juli 2013, 09:36

Hallo,

Stimmt und das der Ausgang eine höhere Spannung annehmen kann als seine eigene Versorgung liegt an der Art des Ausgangs im 74154.

Dieser ist kein push/pull sondern ein totem-pole. Und natürlich keine internen Schutzdioden vom Ausgang nach Vcc und GND.
