Saba Sabine M (1958)

      Hallo.
      So, nun ist es endlich so weit. Heute kam meine Saba Sabine M.
      Sie ist meine erste Sabine, und auch mein erstes Röhrenradio.
      Der Verkäufer hat sie recht gut verpackt, das Chassis scheint nur verstaubt zu sein und sie hat einmal gespielt. Ich hatte sie ca. 30 Minuten lang in Betrieb, der Empfang war auf allen Wellenbereichen recht gut. (Nur im AM Bereich gab's ab und zu einen Kracher). Den Klang empfand ich auch als recht angenehm, nur die Höhen waren ein bisschen -naja wie soll ich's sagen- zu schüchtern. Nur leider hat sich die Sabine nach den oben genannten 30 Minuten mit Krach und Rauch verabschiedet.
      Die Röhren UL84, UY85 sehen seitdem auch ziemlich mitgenommen aus. Die Lämpchen sind auch durch. Ich verstehe nix mehr :wiebitte:
      Was ich auch noch zu bemängeln habe...naja... man sieht's auf den Fotos.
      Nebenbei noch ein paar Fotos:
      http://img106.imageshack.us/img106/8447/dsc00289dv5.jpg
      http://img260.imageshack.us/img260/6900/dsc00290kx5.jpg
      http://img263.imageshack.us/img263/5489/dsc00293wx9.jpg
      Bin für jeden Tipp dankbar.
      MfG OSi
      Gruß Oskar

      Osi, warum lädst Du die Bilder nicht direkt in das Posting?

      Zum Posting:
      Wie kann man ein Radio in diesem Zustand einfach so 30 min laufen lassen?

      Vielleicht kurz, so 1min maximal (meist fliegt schon vorher ein Kondensator auseinander), und dann aus!!

      Und dann ran, zerlegen, reinigen (auch die Röhren und Röhrensockel), die Teeries raus.

      Mache alles was ich geschrieben habe, mach neue Birnen rein (12V 0,1A, und nix andres!!); messe jede Röhrenheizung auf Durchgang, und dann meldest Du Dich mal bei mir.

      Gruß Christoph
      Made in Western Germany!

      littledennis postete
      Und dann ran, zerlegen, reinigen (auch die Röhren und Röhrensockel), die Teeries raus.
      Zerlegt ist sie schon (hab ich direkt nach dem "Unglück" gemacht).
      Reinigen werde ich sie morgen oder übermorgen (muss mir noch eine Dose Bremsenreiniger besorgen)
      Sehen alle Teerkondensatoren gleich aus ??
      Gibt's noch ein paar andere Kondensatoren die ausgewechselt werden müssen (außer die Terris) ??

      Mache alles was ich geschrieben habe, mach neue Birnen rein (12V 0,1A, und nix andres!!); messe jede Röhrenheizung auf Durchgang, und dann meldest Du Dich mal bei mir.
      12-15V 2 W hätt ich grad hier, die darf ich wohl aber nicht verwenden ??

      MfG OSi
      Gruß Oskar

      Hi OSi,
      Die 2 Watt Birnen gehen für's erste schon, das Gerät läuft damit auch.
      Aber die sind ansonsten zu dunkel, d.h. der Grill leuchtet später dann nicht gescheit.
      Also besorg Dir die 0,1er Birnchen.
      Brauchst Du einen Schaltplan?

      Ich mach Dir Fotos von den Kondensatoren, die rausmüssen.

      Haben die Röhrenheizungen Durchgang?
      Wenn nur eine Röhre durch ist, dann geht am Radio garnix.
      Lies das mal durch (vor allem das letzte Posting).

      Gruß Christoph
      Made in Western Germany!

      So sehen die "Übeltäter" aus, die in der Allstrom-Sabine vorkommen können:




      Gut wäre, wenn das Gerät laufen würde, damit Du nach dem Wechseln jedes Kondensators, kurz (!) einschalten könntest, damit Du überprüfen kannst, ob Du Dir nicht einen Fehler eingebaut hast.
      Der Aufwand lohnt sich!!!
      Habe auch schon 3 Tage lang einen Fehler gesucht, den ich mir selbst eingebaut habe. Das ist dann stressig und ärgerlich.
      Checke zuallererst alle Röhrenheizungen auf Durchgang (Ohmmeter).
      Pin 4 und 5 ist bei U-Röhren immer die Heizung. Hier muß Durchgang sein, sonst
      ist die Röhre hin. Alle müssen glühen, sonst geht garnichts.
      Die Birnen sind nicht so wichtig, der Radio läuft auch ohne, da sie mit einem
      Heißleiter-Widerstand überbrückt werden.

      Gruß Christoph
      Made in Western Germany!

      Ist die Sabine eigentlich in Reihe geschaltet?
      Weil irgendwo im Forum wurde das mal erwähnt, und es würde ja auch Sinn machen, weil du hattest ja das mit den Glühbirnen erwähnt.

      Noch mal so ganz Nebenbei:
      Wo ist bei "normalen" Röhren, also nicht die U-Röhren die Heizung?



      Beste Grüsse,
      Christopher
      Skype Adresse: ChrisN1993

      Bei U-Röhren ist's immer Pin 4 und 5, das kannst Du Dir merken.
      Was meinst Du, was ist in Reihe geschaltet?

      Die Röhrenheizung?
      Ja.

      Die hängen alle schön hintereinander und zwar direkt am 220V-Netz.

      Zuerst kommt mal ein Widerstand.
      Bei 220V~ hat er z.B 150 Ohm 5W
      Bei 127V~ hat er 50 Ohm 5W.
      So wird die Spannung angepasst.

      Dann kommt zuallererst die Gleichrichterröhre in der Heizkette
      die UY85, die verträgt 38V Heizspannung.
      Dei Endröhre UL84 45V.
      Die Ukw-Röhre UCC85 26V
      Die UCH81 19V

      Du siehst fast jede Röhre in der Kette heizt mit einer anderen Spannung.
      Der Heizstrom, der aber fließt ist immer gleich (100mA).

      Vielleicht kannst Du Dir jetzt auch mal vorstellen, was passiert, wenn man den Spannungswähler auf 127V stellt und das Gerät an 220V anschließt...

      Da rauchts kräftig, und die Heizfäden der ersten Röhren in der Kette sind schneller durchgebrannt wie man den Netzstecker wieder rausziehen kann.

      Gruß Christoph
      Made in Western Germany!

      So, ich war heute doch noch beim Baumarkt, und hab schonmal folgendes mitgenommen:

      (Bremsenreiniger a'la Caramba, Elfenbeinfarbenen Acryllack und einen Haftvermittler)

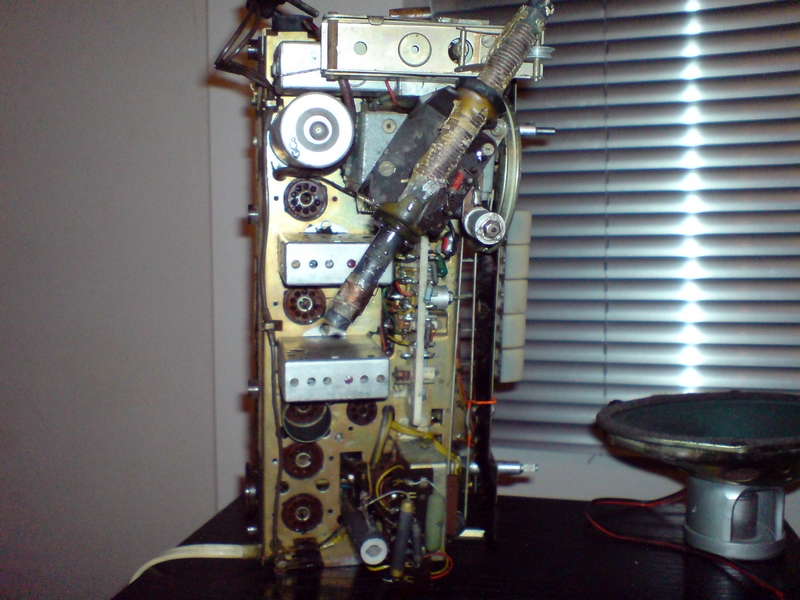

      Jetzt sieht das Chassis auch wieder hübsch aus (was der Bremsenreiniger an Dreck wegspült :klatsch: )



      littledennis postete
      Pin 4 und 5 ist bei U-Röhren immer die Heizung.
      Danke, genau das wollte ich wissen.

      Alle müssen glühen, sonst geht garnichts.
      Hab ich mir fast schon gedacht...

      Vielleicht kannst Du Dir jetzt auch mal vorstellen, was passiert, wenn man den Spannungswähler auf 127V stellt und das Gerät an 220V anschließt...
      Das wird sich der Michael wohl noch öfter anhören müssen :ugly:

      Leider hat ein "Freund" von mir grade mein Multimeter.
      Dann muss ich mir wohl was anderes einfallen lassen, mal gucken ob hier irgendwo noch eine 9Volt-Batterie und einen Summer finde
      MfG OSi
      Gruß Oskar

      littledennis postete
      Rein die Röhren und angeheizt die Dinger!!

      Da geht nix? Kein glühen?
      Habe die Röhren grade eben wieder eingesetzt und...
      die Sabine brummt recht laut, empfängt auf UKW nur einen Sender und kratzt recht stark (man erkennt nicht einmal was für ein Sender da grade läuft)
      Aber die Sicherung fliegt nicht sofort raus, das ist ja schonmal gut :dance:
      Gruß Oskar

      Gut, das Radio läuft dann ja mal für's erste.
      Jetzt machst Du nach und nach alle Kondensatoren raus.
      Du weißt ja jetzt welche.
      Hier noch ein Bild mit den alten Dingern aus einem anderen Thread:


      Das gibt's einen, der hat 3 Anschlüsse.
      Ein Draht geht nach Masse der bleibt weg!
      Messe mit dem Ohmmeter nach welcher das ist.

      Gruß Christoph
      Made in Western Germany!

      littledennis postete

      Das gibt's einen, der hat 3 Anschlüsse.
      Ein Draht geht nach Masse der bleibt weg!
      Meinst du diesen hier ->


      Sehe ich das richtig das er eine Kapazität von 0,022µF haben sollte ??
      Bei diesem Kondensator geht ein Pin nach Masse, einer an den Schleifer des Lautstärkepotis (oder den des Höhenreglers), einer an einen 150Ohm Widerstand und einer an Pin 7 der UABC 80. (Ohne Multimeter ist das echt ein bisschen verwirrend). Welche Pins bleiben beim neuen Folienwickel weg, und welche sollten überbrückt werden ??
      Edit: Ok, ich habe es doch schon herausgefunden. Schaltplan sei dank.

      MfG OSi
      Gruß Oskar
