Saba Breisgau 9

Skyline · 26. Februar 2008, 15:28

Hallo Chris,

ich habe es mal so gemacht,es war eine Lötfahne an der K.schiene an welcher auch ein Widerstand befestigt war und zusätzlich zwei Drähte,als ich diese dann "freitragend",also nicht mehr über die Fahne miteinander verbunden hatte,war der Spuk rum.Also wenn es keine Möglichkeit gibt diesen Anschluss zu umgehen bzw zu überbrücken wirds schwierig.Ich kenne das Chassis aus der Truhe nicht,es entspricht mit dieser Art des Automatic-Ein/Ausschalters jedenfalls nicht den Tischgeräten.
Wie schon beschrieben wurde,letzte Möglichkeit,Schiene ausbauen und nach Volkers Methode vorgehen,oder dem Vorschlag von Franz nachgehen.
http://cgi.ebay.de/Saba-Baden-Vollautomatic-12-Sonorama-Chassis-HIGH-END_W0QQitemZ200203288839QQihZ010QQcategoryZ113439QQssPageNameZWDVWQQrdZ1QQcmdZViewItem
Grüsse,
Peter

Chris · 26. Februar 2008, 17:03

So, jetzt qualmt nicht mehr!

Ich hab die Kontakte gereinigt und die Stelle wo es gequalmt hat leicht abgeschabt. Weil die war schwarz....

Aber es gibt schon wieder ein Problem:
Die Truhe klingt total verhangen...
Woran kann das liegen?

Beste Grüsse,
Christopher

Chris · 26. Februar 2008, 17:26

Skyline postete
Ich kenne das Chassis aus der Truhe nicht,es entspricht mit dieser Art des Automatic-Ein/Ausschalters jedenfalls nicht den Tischgeräten.

Hi Peter,

die Automatik wir mit dem hinteren rechten Drehkonpf an- und ausgeschaltet.
Bei den Meersburg Modellen soll das genauso sein.

Beste Grüsse,
Christopher

Skyline · 26. Februar 2008, 17:37

Hallo Chris,
achso,ich habe keinen Meersburg,ich dachte der hätte auch eine normale Drucktaste dafür.
Die Kondensatoren (und entsprechenden Röhren ) hast Du getauscht,schon mal die Elkos an den Lautsprechern getestet ? wie siehts mit dem Gleichrichter aus ? erreicht er noch die nötige Leistung,weil sonst klingt es müde.

Peter

Chris · 26. Februar 2008, 17:40

Welche Spannung sollte ich denn am Gleichrichter messen?
Die Röhren hab ich noch nicht getauscht.

Gruß,
Christopher

Skyline · 26. Februar 2008, 17:43

....dann tausch doch erstmal die Endröhre(n) gegen eine andere,hat der EL84 oder zweimal EL95 ?? vielleicht liegts daran,und falls vorhanden auch mal die EABC80.

Peter

Chris · 26. Februar 2008, 17:47

Es ist nur eine Endröhre, eine EL84.
EABC 80 hab ich auch noch ein paar da, ich werd dann gleich mal die beiden Röhren tauschen.

Gruß,
Christopher

Chris · 26. Februar 2008, 17:51

Das Poti für die Bassregelung scheint kaputt zu sein...
Weil am Anfang hab ich 0 Ohm, bis zur Mitte steigt es dann an und dann fällt es wieder ab, bis auf 2,1 MOhm.
Wie kann das sein?

OSi · 26. Februar 2008, 17:55

Was für ein Poti ist es denn ??
Mess mal zwischen den 2 äußeren Anschlüssen des Potis.
Hast du es schon gereinigt, es könnte sein das der Schleifer Kontaktprobleme hat.
MfG OSi

SABA-OLLI · 26. Februar 2008, 18:39

Was für ein Wert steht auf dem Poti? Ich hab noch schlacht Chassis!

Chris · 27. Februar 2008, 18:42

Also, das Poti scheint in Ordnung zu sein, weil laut Schaltplan ist es zweigeteilt.

Aber die Truhe klingt immer noch verhangen...
So wie es aussieht, hab ich einen Fehler beim Löten gemacht.
Jetzt heisst es:
Schaltplan raus und vergleichen

Beste Grüsse,
Christopher

Chris · 5. März 2008, 20:58

Sooo, nu isse fertig!!!
Ein Kondensator war's...

Aber jetzt spielt sie wieder!

Ich hab diesmal den Skalenbereich neu lackiert, weil der total gelblich... Ich würde mal sagen: Nikotin!
Aber jetzt sieht er aus wie neu!

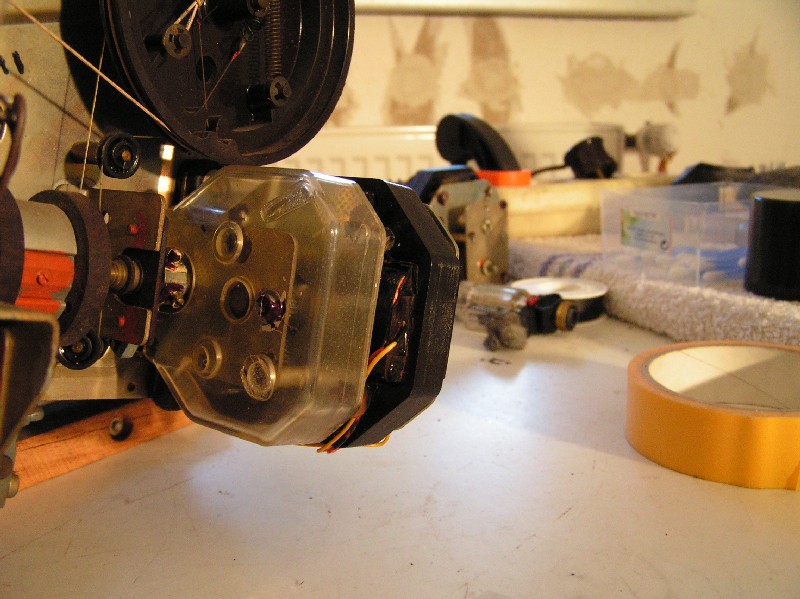

Den Motor hab ich auch lackiert und komplett neu eingefettet.

Die Kondensatoren hatte ich ja schon vorher getauscht.

So, und nun folgen ein paar Bilder!

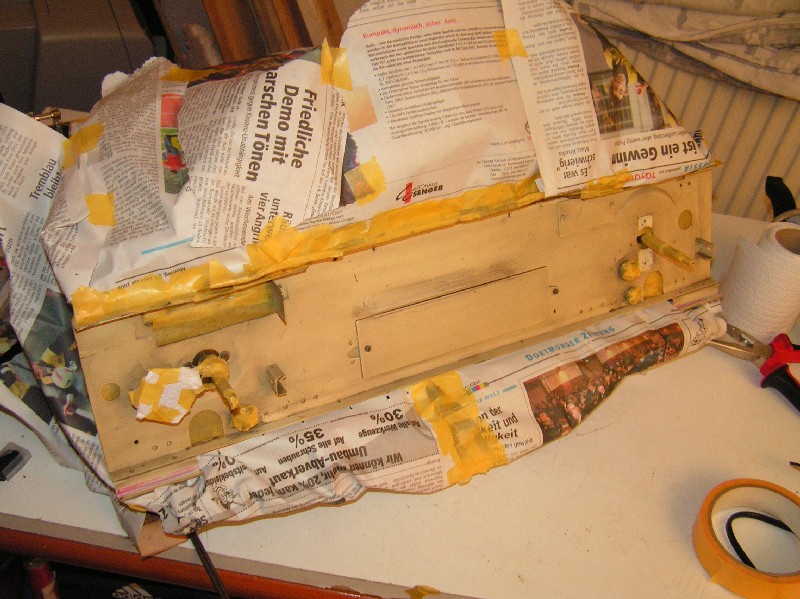

Hier sieht man den abgeklebten Skalenbereich.

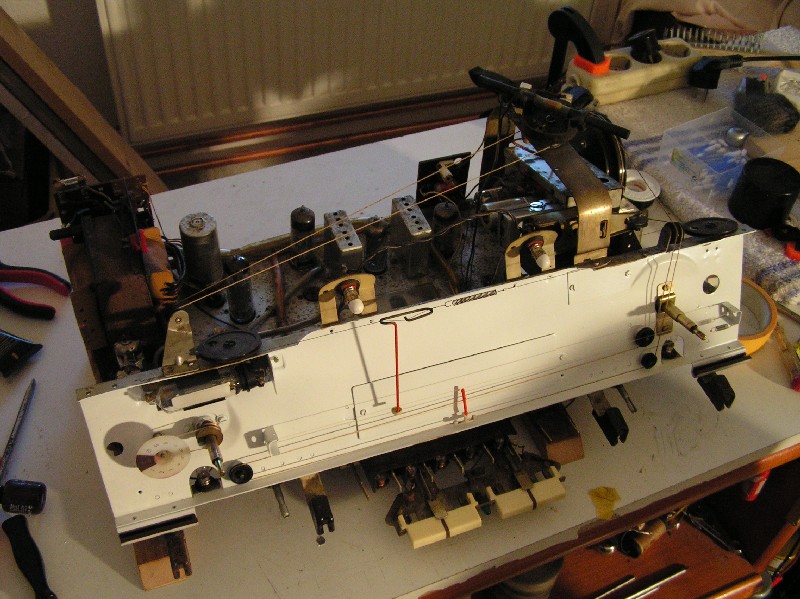

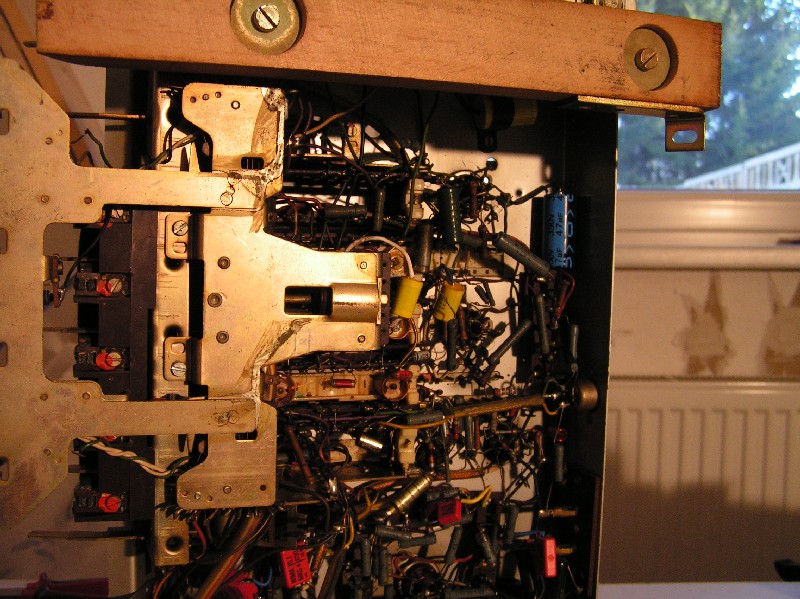

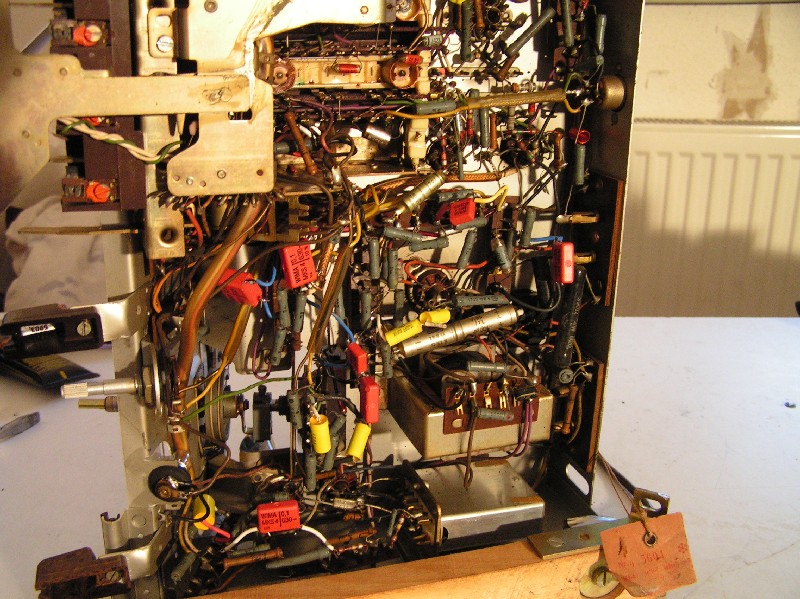

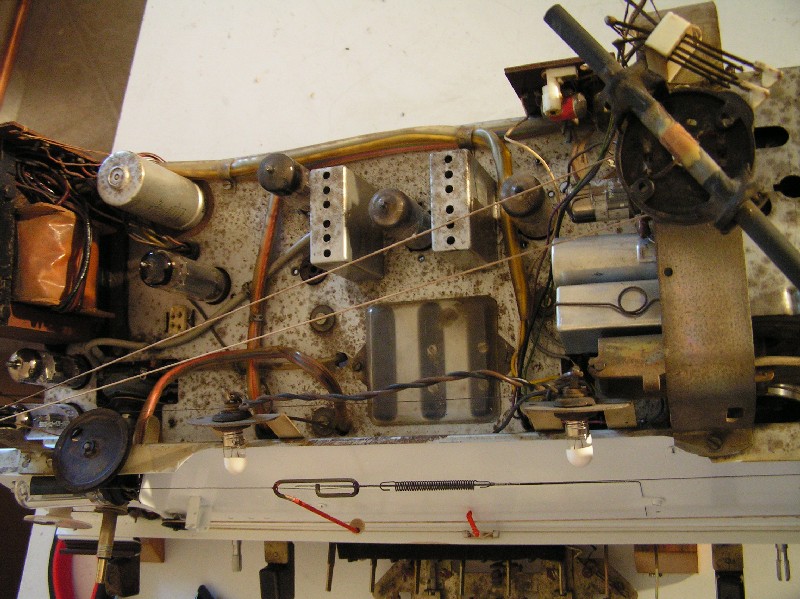

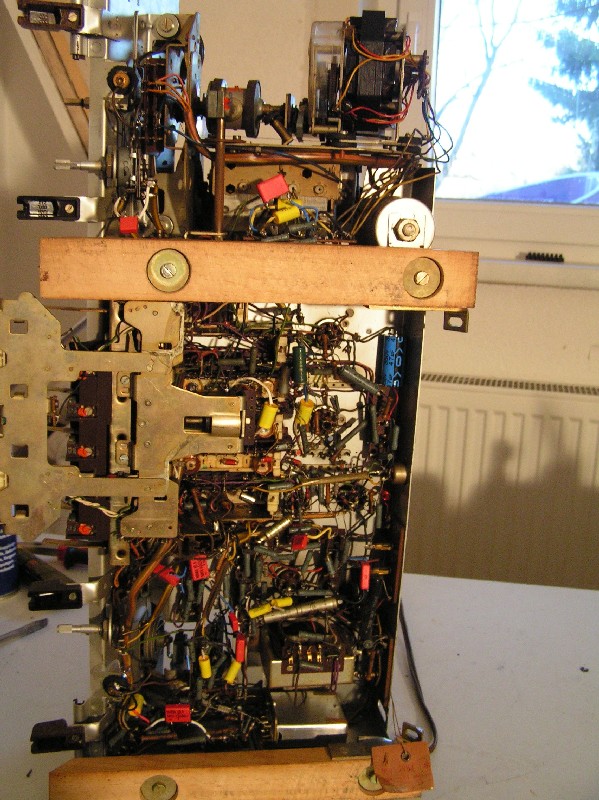

Hier ist das Chassis schon fertig.

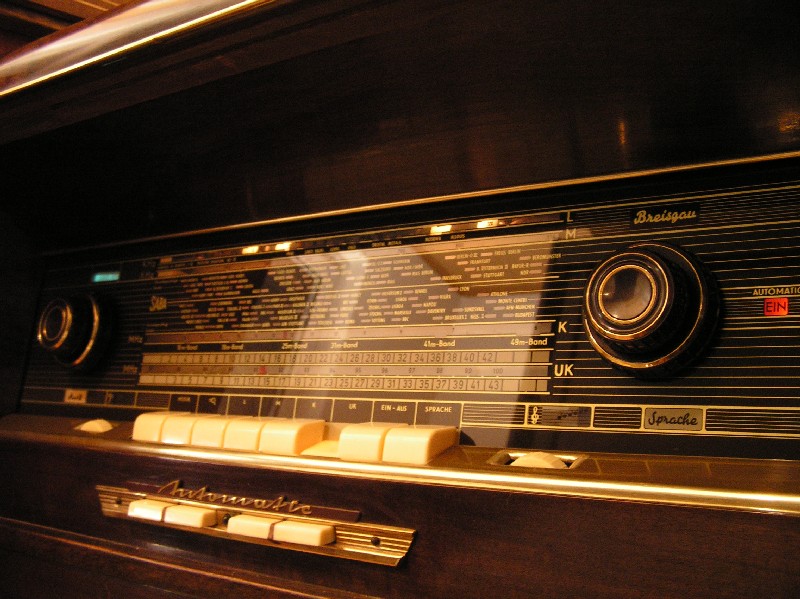

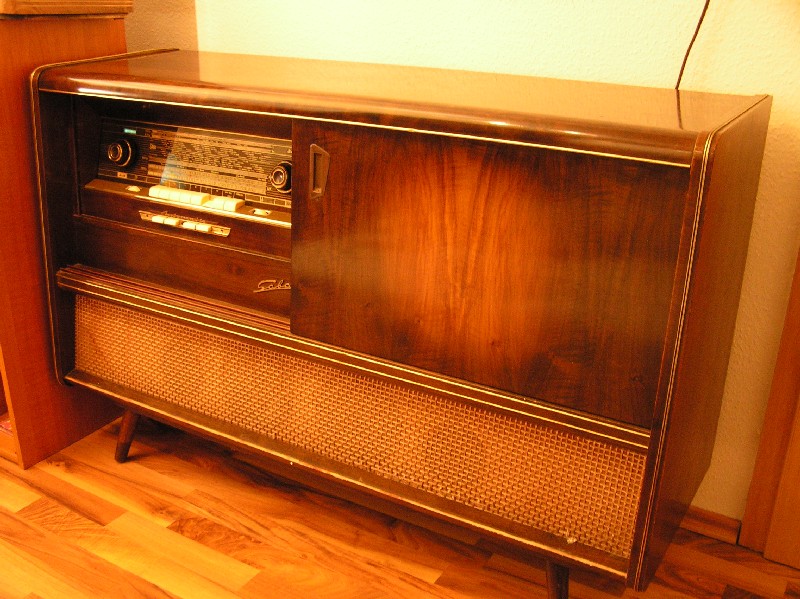

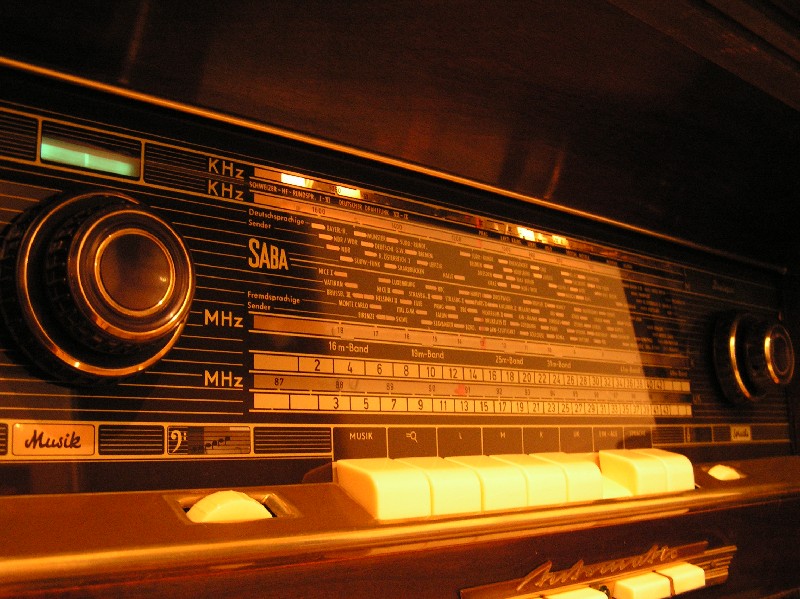

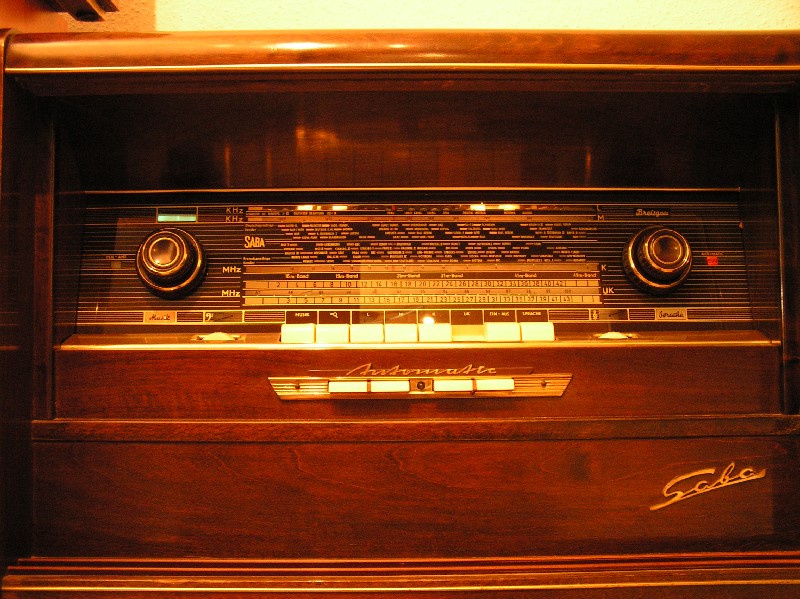

Und hier noch ein paar Bilder von der fertigen Truhe!

Zum Schluss noch eine Frage:
Wofür ist die Lampe auf dem folgenden Bild? Ist ist mittig, unterhalb der Lautsprecher angebracht.
Die ist immer an, wenn die Truhe an ist....
Soll die vielleicht Signalisieren, dass die Truhe an ist, wenn man die Schiebetüren zu hat?

Beste Grüsse,
Christopher

Maxalt · 5. März 2008, 21:11

Sehr schön, sehr schön!!

Vorallem die Neulackierung des Hintergrundes beeindruckt mich!

Verrätst du uns noch, welcher Kondensator schuld war?

Chris · 5. März 2008, 21:12

Maxalt postete

Verrätst du uns noch, welcher Kondensator schuld war?

Einer am Laustärke Poti, der hatte den falschen wert...

Maxalt · 5. März 2008, 21:15

Falsch eingelötet vorher oder einfach einer, der alt geworden ist und somit nen falschen Wert hatte?

littledennis · 5. März 2008, 21:28

Sauber, sauber.

Ich bin begeistert.
Ne super Arbeit.

Truhen sind megageil, oder?

Ein wunderschönes Teil!

Deine nächste ist ne Königin, richtig??

Endstufe eine EL84?
Wie klingt die Truhe?

Gruß Christoph

Lorenz Orendi · 5. März 2008, 21:57

Das Lämpchen hat genau diesen Zweck. Hat meine Breisgau 125 auch, damit man nicht vergisst, dass sie an ist, da man ja durch schließen der Klappe/Schiebetür das Chassis komplett verbergen kann. Schönes Ergebniss, sieht toll aus. Geht der Plattenwechsler auch wieder?

littledennis · 5. März 2008, 22:09

Lorenz, toll daß Du auch wieder dabei bist.

Lange nix gehört, oder hab ich's überlesen.

Und hab grad gesehen Du kommst aus KA?

Net weit v. mir.
Bin in Ettlingen-Schöllbronn.

Gruß Christoph

Otto · 5. März 2008, 22:10

Hallo Christopher,

Meisterstück,Du wirst immer besser.:bravo:

Gruß Otto

littledennis · 5. März 2008, 22:35

Habt Ihr gesehen, wie er die Skalenblende abgeklebt hat?

Hammer,oder?

Gruß Christoph
