Schrott-Sabine

Das Ding sieht eher aus wie eine 'Urine'.

Andreas, DL2JAS

Das wäre doch eine echte Herausforderung, oder?

Hallo Highlander,

dann nix wie dran,da Littledennis reichlich Erfahrung mit diesen Dingern hat kannst Du ihn bei Bedarf anzapfen.Auch das eine oder andere Ersatzteil dürfte beim Christoph wohl noch rumliegen,wünsche viel Erfolg mit dem edlen Teil.

Gruß Otto

Ich glaube, das ist nichts für Highlander.

Wenn der den Lötkolben anschließt, kommen die Kinder mit dem Verbandskasten und die Frau mit dem Feuerlöscher...

Andreas, DL2JAS

Dankeschön auch! Aber ich weiß, was Sicherungen sind und wo man bei laufenden Geräten besser nicht hinfasst - das habe ich Frau und Kinder voraus

Hallo, und einen schönen Gruß an Alle hier im Forum!

Mein Name ist Karsten, ich bin neu hier im Forum, und die "Schrott-Sabine"

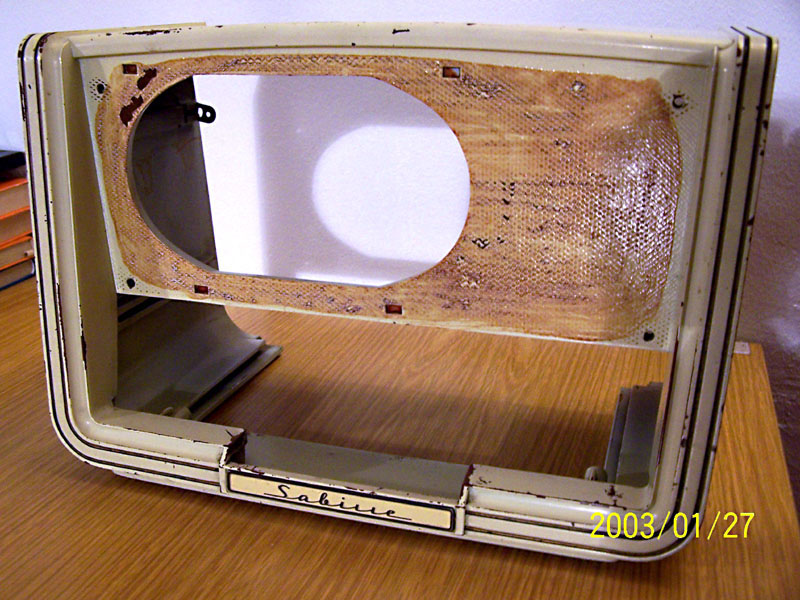

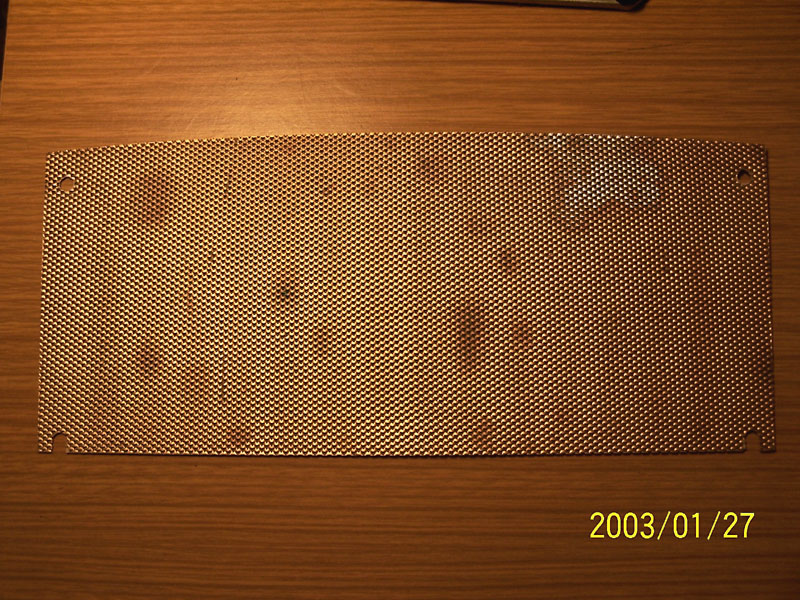

ist jetzt meine. War nur 18 km von mir entfernt. Also als Schrott würde ich sie nicht bezeichnen, sicher das optische ist nicht so toll, aber das was da ist, ist nicht kaputt. Das Gehäuse hat keine Risse keine Abbrüche, muß halt neu lackiert werden. Skala nur dreckig, keine Risse und Farbe noch komplett drauf. Was richtig dreckig ist, ist die Alu-Abdeckung für den Lautsprecher, Fettspritzer die jahrelang ihre Wirkung getan haben. Beim ersten Säuberungsversuch ging schon die Eloxierung runter. Fehlen tut ein kleiner Knopf, von dem anderen kleinen Knopf der Messingring und das kleine SABA-Schild das war´s auch schon, an Fehlteilen. Ich stell dann auch noch ein paar Bilder ein. Ach so beim Auseinanderbauen habe ich auch die Datumsstempel gefunden. Auf der Tastatur unter dem Chassis 19.Jan.1956, auf dem Lautsprecher 09.Feb.1956 und im Gehäuse 09.Feb.1965 und das glaube ich kann nur ein Zahlendreher sein. Seriennummer ist 356135. Ein erster Funktionstest ergab: Skalenlampen brennen, alle U-Röhren heizen und die Sabine brummt. Spielen mag sie nicht, auf keiner Welle. Ich brauche als erstes einen Schaltplan um mit der Fehlersuche beginnen zu können. Ich hoffe auf Eure Unterstützung, denn auch um die Schrott-Sabine wäre es Schade wenn sie dort landen würde.

Grüße an Alle
coruus

Herzlich willkommen im Forum!

Ein Schaltplan wird sich schon finden lassen. Es gibt einige Schaltpläne unter Downloads. Da muß man sich nochmals einloggen. Nur ist der von Sabine noch nicht dabei. Wer in hat, bitte gleich dort hochladen!

Andreas, DL2JAS

Ok!

Andreas, DL2JAS

@Christoph

der Plan ist angekommen, vielen Dank!
Werd mir das jetzt ausdrucken, ein Gläschen Rotwein einschenken und mich meiner Sabine widmen. Morgen dann mehr.

Gruß coruus

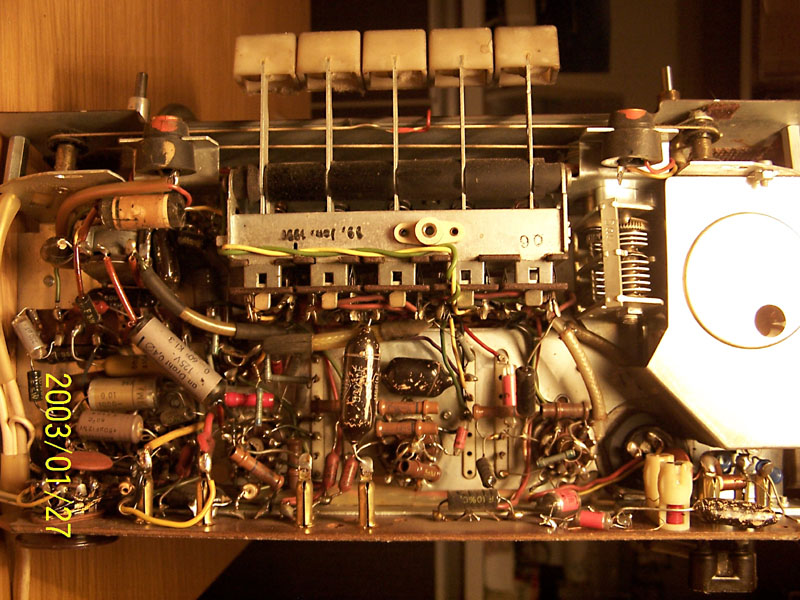

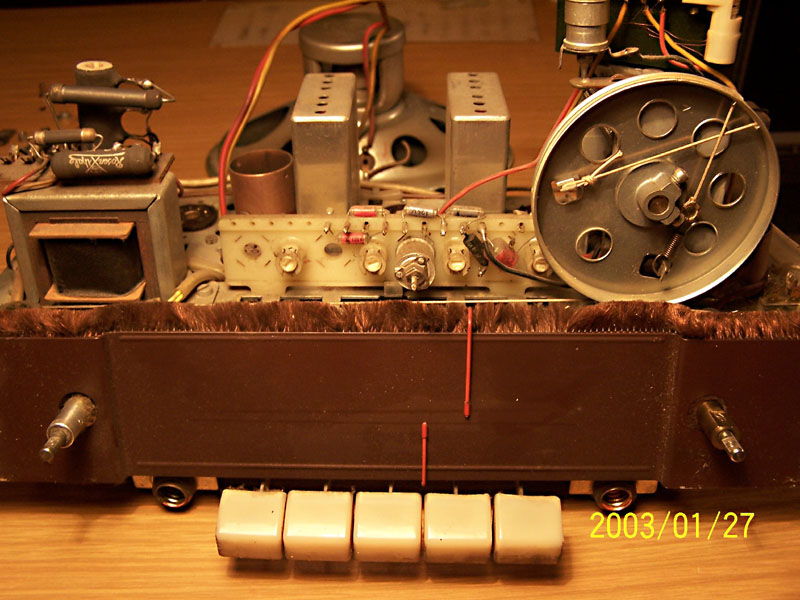

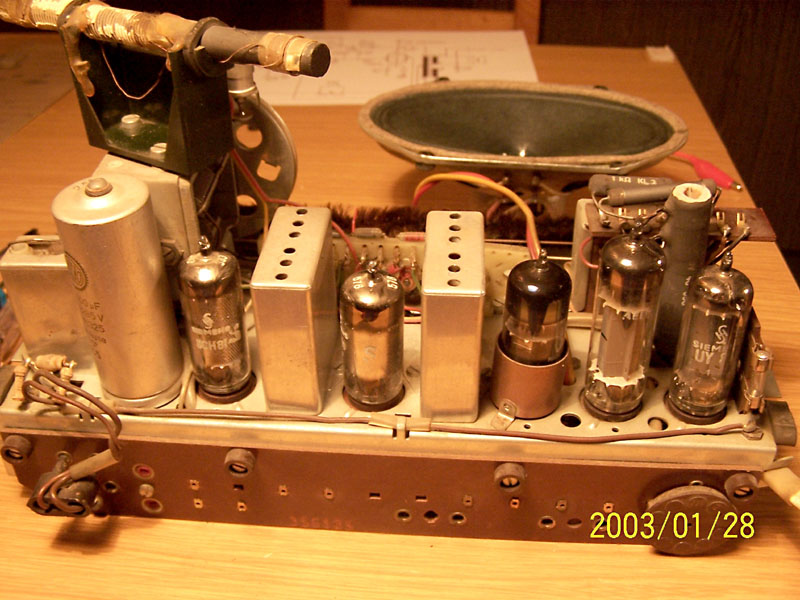

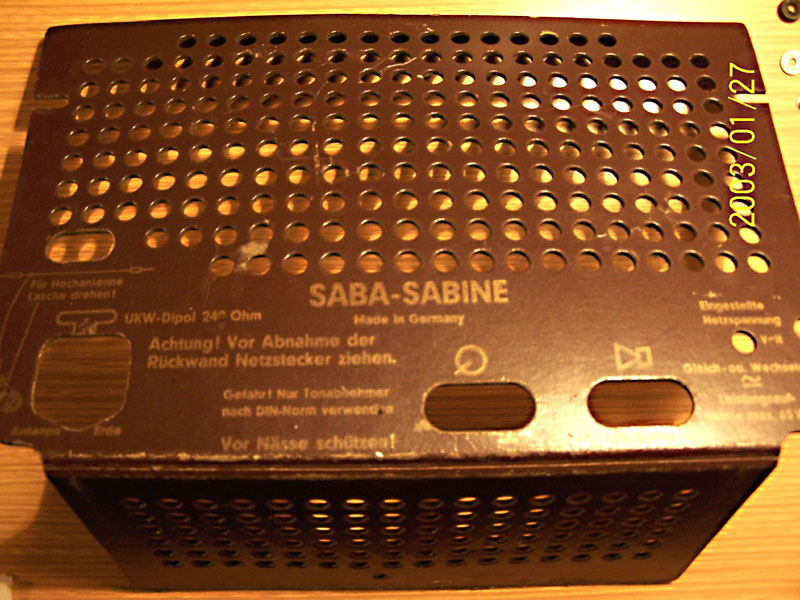

So, habe meine Sabine mal ein bisschen abgelichtet.

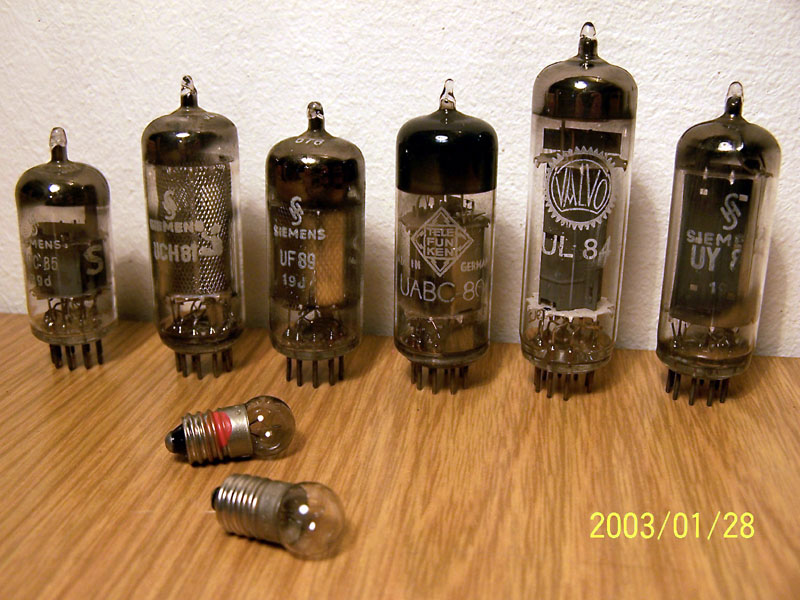

Gestern Abend habe ich dann noch die Spannung an c83 und c82 überprüft, 75 und 40 Volt. Ich glaube das reicht nicht. Die UY85 wird wohl am Ende sein. Beim Fotografieren ist mir dann auch aufgefallen, das die UABC80 einen fasst schwarzen Getterspiegel hat, wahrscheinlich auch tot. Ein Röhrenprüfgerät habe ich leider noch nicht. Aber meine bessere Hälfte, hat schon Freundschaft mit der Sabine geschlossen, und gesagt: "Na los, hol ihr neue Röhren !" Gesagt getan, und bei eBay einen Satz neue Röhren für 49 €uronen gekauft.
Bis die da sind werde ich Kondensatoren tauschen. Als erstes KoppelC´s, und alle TeerC´s. Gibt es in der Sabine außer diesen noch andere C´s die unbedingt getauscht werden sollten?

Gruß coruus

coruus postete
Gibt es in der Sabine außer diesen noch andere C´s die unbedingt getauscht werden sollten?

Eigendlich muss man nur die Teer-C's tauschen. Die kleinen, aus dem durchsichtigen Plastik, kannst du drin lassen.



Beste Grüsse,
Christopher

Gibt es denn noch einen anderen Grund für die geringe Betriebsspannung ausser einer schlechten Gleichrichterröhre ?

Gruß coruus

Ja, irgendwo wird zu viel Strom gezogen.

Das könnte ein gerade sterbender Elko in der Siebung sein. Mit etwas Glück wird der Lümmel warm. Prüfe aber auch die Anodenströme, vor allem Endröhre.

Andreas, DL2JAS
