In letzter Zeit beginnen Fehlersuchberichte oft mit den Worten: "Ich hab´s probiert durch Tauschen mit dem gleichen Modul aus einem anderen 92er...".
Prinzipiell erleichtert das geniale SABA-Baukastensystem dieses Vorgehen.
Aber trotzdem sollte man sich -gerade als interessierter Laie- im klaren sein, was man tut. Nicht alle Baugruppen mit identischer Teile-Nr. sind auch gleich bestückt.
Dass Unterschiede in der Netzteilplatine oder den Grundplatten bestehen, ist (abhängig von der Geräteausstattung) noch deutlich erkennbar.
Problematisch ist z.B. der Tausch des Abstimmspannungsmoduls. Sieht bei allen gleich aus, hat denselben Aufdruck und die Steckerleiste passt auch. Betrachtet man die Bestückung jedoch genauer, so stellt man Unterschiede fest. Ein unkritischer Tausch führt logischerweise zur Fehlfunktion.
Im folgenden ein paar Bilder o.g. Moduls innerhalb der 71/92-Familie:

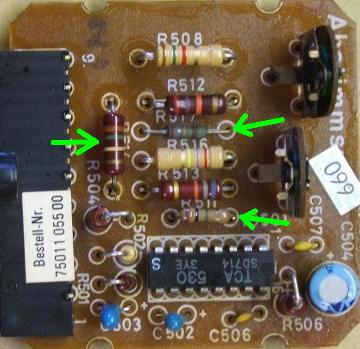

1. Das Modul für 7140, (9140??), 9240, 9241

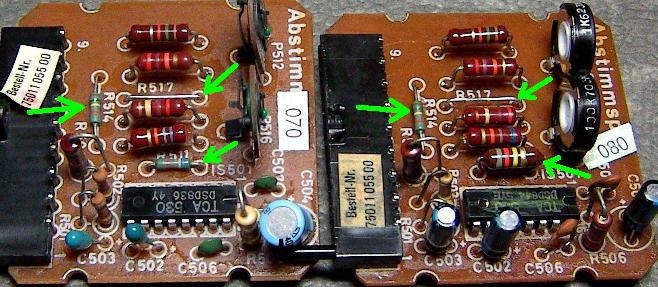

2. Das ähnliche Modul für den 9240 S

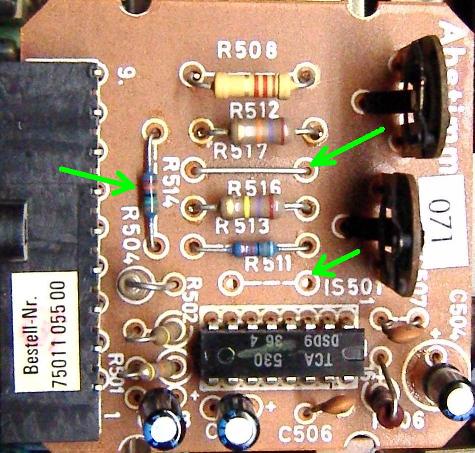

3. Wieder anders für den 9260

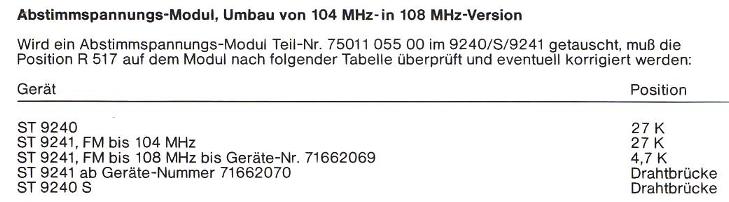

Guter Tip: Vor dem Tausch nicht nur die Teilenummer prüfen, sondern die Teile nebeneinander legen und vergleichen.
Gibt´s Unterschiede, Schaltpläne studieren !!
Gruß aus Nordhessen -Kurt
P.S.: Schreibt doch mal, ob euch noch andere Unterschiede aufgefallen sind.
