Freiburg 9

Otto · 14. April 2009, 17:26

Hallo Leute,

heute brauche ich mal alle,die einen Freiburg 9 besitzen.Ich stehe vor dem Problem,dass ich einen 9er habe,an welchem der Lautsprecher-Umschalter durch einen Vorbesitzer,warum auch immer,entfernt wurde.Die 4 Leitungen von der LS-Buchse auf dem Chassis gehen zunächst an den Umschalter und von dort weiter an die Lautsprecher.Ich stehe total auf dem Schlauch,welche Leitung wo angelötet wird.Ich könnte mir die ganze Tüftelei ersparen,wenn jemand helfen könnte.

Gruß Otto

Schrottsammler · 14. April 2009, 18:35

Hast 'ne PM

littledennis · 14. April 2009, 18:47

Ist das der selbe Umschalter wie bem 6er?
Dann könnte ich dienen...
Gruß Christoph

Otto · 14. April 2009, 19:08

Hallo Christoph,

keine Ahnung,ich habe keinen 6er,aber da schon der Umschalter beim 9er nicht mehr am Trafo sitzt,sondern oben am Gehäuse,ist zu befürchten dass die ganze Belegung anders ist.Habe gerade mal auf den Schaltplan vom 6er geschaut,ist tatsächlich anders.Beim 6er sind im Gegensatz zum 9er nicht alle Pins am Umschalter belegt.Es ist nicht so ganz eilig,bis das Gehäuse mit Plastik überzogen ist dauert es noch ein paar Tage,bis dahin kommt sicher noch von irgendwo ein Lichtlein her.

Gruß Otto

Schrottsammler · 14. April 2009, 19:14

Otto postete
... bis das Gehäuse mit Plastik überzogen ist dauert es noch ein paar Tage.../quote]
Hast du jetzt einen Exclusiv-Vertrag mit Franze ???

Otto · 14. April 2009, 19:20

Ja,einen Lizenzvertrag.Ich habe ihm vor längerer Zeit erlaubt,seine Radios auch zu beschichten.:laugh:

deltamike55 · 14. April 2009, 19:34

Liebe Freunde,

warum stellt ihr nicht die Antworten, so sie den ein Bild oder eine Beschreibung darstellen, nicht als post hier ein.

Andere mit dem gleichen Problem hätten dann schon die Lösung !!

Ich habe z.B. auch einen Freiburg 9, weiß aber nicht, ob Otto mit Heiners Post was anfangen konnte. Auf der anderen Seite, wenn sein Problem schon gelöst ist, würde ich unnötig anfangen, Bilder zu machen.

Also bitte nicht soviel Geheimniskrämerei...

Gruß, Dieter

Schrottsammler · 14. April 2009, 19:39

Hallo Dieter, hatte Otto nur das Schaltbild gesendet - was er aber wohl schon hatte. Problem: Schaltbild vs. Echtbild - Umsetzung

D.h.: Foto DRINGEND gesucht !!!

Otto · 14. April 2009, 20:27

Hätte ich bloß nicht davon angefangen,um des lieben Himmels Willen,keinen Krieg!Ich brauche auch kein Foto!Dieter,vielleicht kannst Du ohne größere Mühe feststellen,wie die Verbindung zwischen LS-Buchse und LS-Umschalter aussieht.Fest steht,dass die LS-Buchse 4 Pole hat,stellt kein Problem dar.Der Umschalter hat 8 Anschlüsse,von denen mehrere untereinander verdrahtet sind.Ich müsste also lediglich wissen,an welche dieser Anschlüsse die 4 Kabel von der LS-Buchse auf dem Chassis gehen.So,und jetzt bitte wieder in Frieden.

Gruß Otto

schabu · 14. April 2009, 20:41

Otto, da bin ich dabei! Friedenspflicht in die Forumssatzung! Drohungen, Beschimpfungen u.ä. ziehen eine Verurteilung zu einer bedeutsamen Teilespende durch das Leitungsgremium nach sich. Zunächst erfolgt eine Verwarnung mit der Auflage, eine teilespende beim Moderator zu hinterlegen. Nach einjähriger erfolgreicher Bewährung ohne Rückfall, wird die hinterlegte Teilespende zurückgewährt. Nach der 2. Verwarnung verfällt die Spende zugunsten unserer Jugendgruppe = U17!!:peace2:

Otto · 14. April 2009, 20:45

Hallo Heino,

U 17,das sind doch wir 2,das wäre eine geniale Lösung!:oppa:

Gruß Otto

schabu · 14. April 2009, 20:48

Ach ja, ich dachte immer wir wären die UHUs?

Otto · 14. April 2009, 21:06

Ich habe es so verstanden,dass U für Urgestein steht und 17 1917 bedeutet.Habe ich da was missverstanden?

schabu · 14. April 2009, 21:46

Ja, natürlich, könnte so gemeint sein - aber dann sollten wir die eingezogenen Teilespenden gleich an Ort und Stelle vergraben, damit Spende und Empfänger vereint sind!

deltamike55 · 14. April 2009, 22:09

Ich hatte lediglich einen konstruktiven Vorschlag gemacht...

Sorry, wenn er bei manchen falsch ankam.

@ Otto: morgen früh drehe ich den Freiburg um und notiere die Umschalteranschlüsse. Brauchst du auch Bilder ?

Gruß, Dieter

Otto · 14. April 2009, 22:34

Hallo Dieter,

ich brauche keine Bilder,es würde mir völlig reichen wenn Du mir schreiben könntest,welches Kabel vom Umschalter wohin geht.Mein Dank wird Dich ewig verfolgen............

Gruß Otto

deltamike55 · 15. April 2009, 08:22

Guten Morgen Otto,

ein Bild sagt bekanntlich mehr als 1000 Worte, also poste ich hier eben mal 2000 Worte.

Die Kabel r-r-gr-sw mit der Zugentlastung mittels Kabelbinder kommen von der LS-Steckbuchse, ge-r gehen ab zum Basslautsprecher, sw zum rechten MT

Ich hoffe du kommst damit weiter.

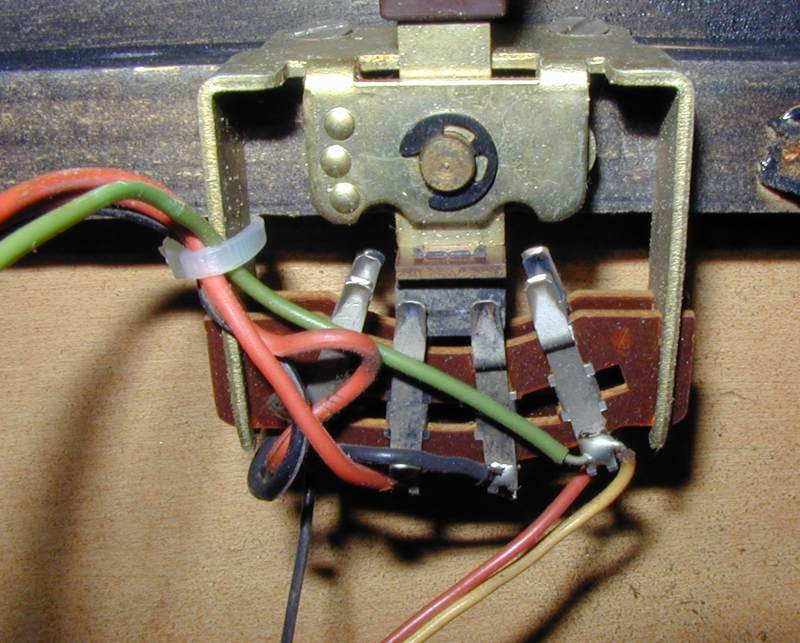

Der Schalter von unten:

Der Schalter aus dem Gehäuse heraus von hinten fotografiert:

Gruß, Dieter

Schrottsammler · 15. April 2009, 08:30

Super Dieter, damit sollte Otto doch jetzt klarkommen. Ab jetzt wirst du für immer von seinem Dank verfolgt !!! Pass auf :bier:

Otto · 15. April 2009, 10:34

Hallo Dieter,

so sollte es gelingen,heißen Dank Du Frühaufsteher.Nach Fertigstellung werde ich dann berichten,ob es geklappt hat.

Gruß Otto

Schrottsammler · 21. April 2009, 16:33

Mensch Otto - wirst du alt ??? So ein paar Kabel können doch nicht so lange dauern :bier:
