SABA Freiburg 9

Hallo,

heute bin ich zur Raststätte gewandert und habe mein Freiburg 9 abgeholt....;)

In den nächsten Tagen werden ein paar Bilder und etwas Text zur Restauration folgen.
Bevor ich aber dann mit dem Kondensatorentausch anfange, habe ich noch eine Frage.

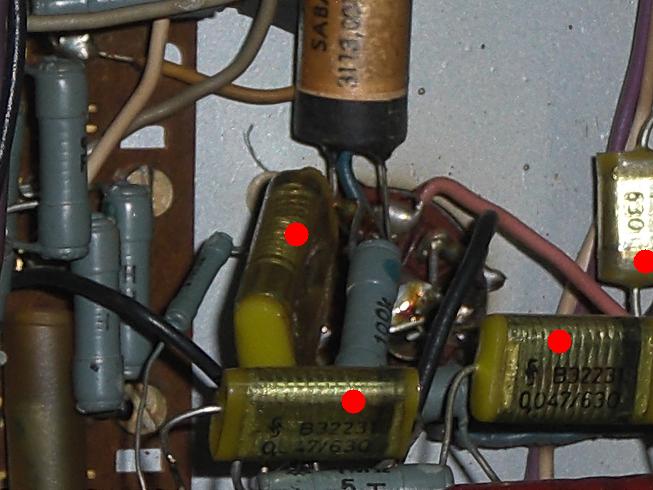

Es sind irgendwann mal viele SABA Teeries ausgetauscht worden, und zwar gegen schöne, gelbliche Kondensatoren von Siemens (S&H).

Jetzt frage ich mich, ob ich die überhaupt ersetzten soll (die neueren Siemens).

Die Elkos und die paar restlichen Teeries kommen raus, das ist klar.

Hat jemand Erfahrung mit diesen Siemens?
Sind die so gut und sicher, dass ich sie drin lassen kann.

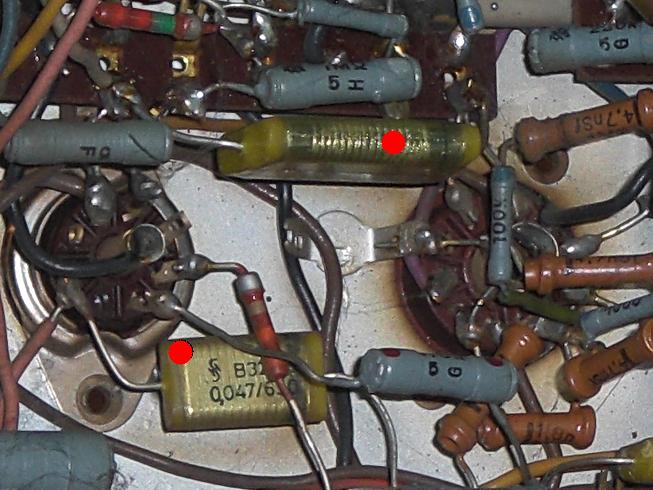

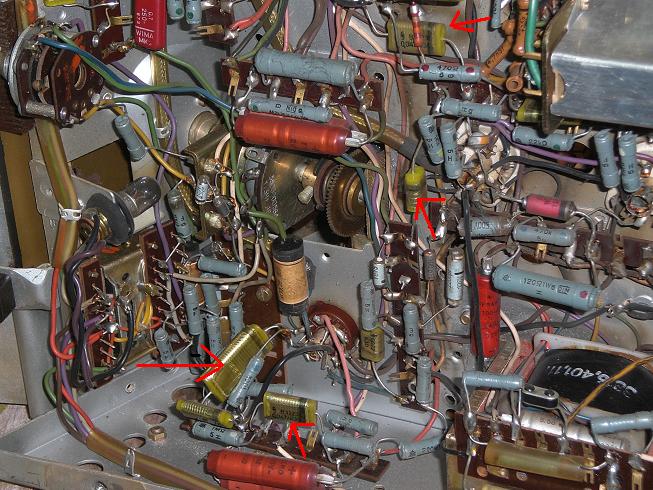

Hab mal 3 Bilder gemacht und die Teile markiert.

Das ging aber schnell...
Danke.

Dann bleiben die auch drin.
Werde sie nur durchmessen und die verbauten Kapazitäten mit denen im Schaltplan vergleichen, falls derjenige damals irgendwo einen falschen Wert eingebaut haben sollte.
Sicher ist sicher...;)

Habe heute Nachmittag mal etwas weitergemacht:

Das Chassis gereinigt, die restlichen Teeries getauscht und die Siemens Kondensatoren überprüft.
Sieht soweit mal alles ganz gut aus. Hat wohl mal einer "vom Fach" gemacht...;)
Die kleineren Elkos kommen dann morgen dran.

Der Lautstärke Motor war vollkommen fest, sodass ich ihn zum richten ausbauen musste.
Am meisten Sorgen macht mir im Moment noch der Motor für den Sendersuchlauf.
Eine Spule hat ca. 18kOhm.

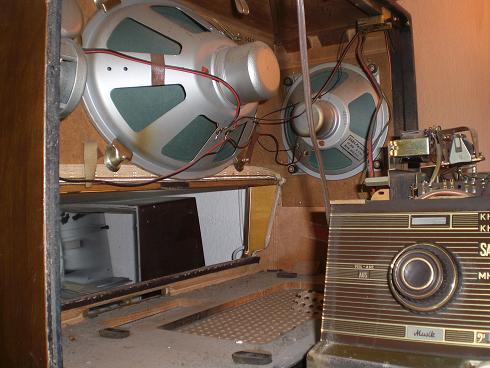

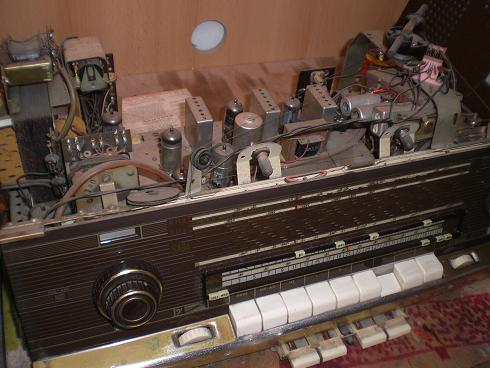

Hier mal ein paar Bilder:














Und so siehts jetzt im Moment aus:

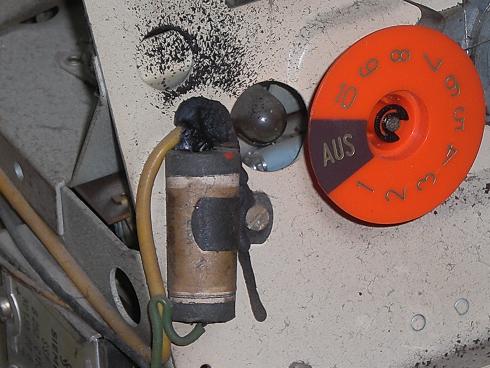

Ja, der ist richtig schön explodiert und danach noch so schön ausgelaufen...
Allerdings nicht bei mir, da ich ihn gar nicht erst ans Netz genommen habe

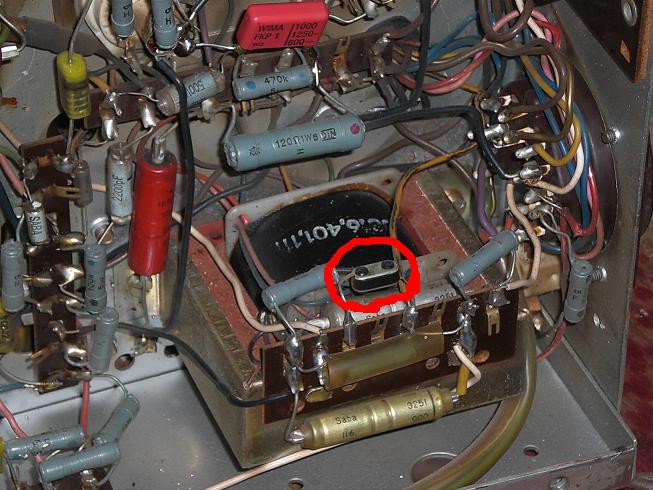

@Achim: Du meinst wahrscheinlich den kleinen Gleichrichter, der auf der Lötleiste am AÜ sitzt!?
Sind die denn öfter defekt? Habe bisher noch keine getauscht...

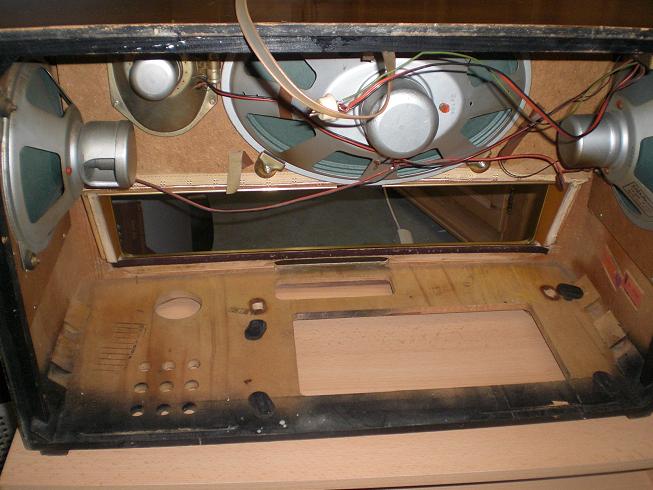

Da ich noch auf die Lieferung mit den Elkos warten muss, habe ich in der Zwischenzeit mal das Gehäuse samt Schallwand vom Schmutz befreit und den Motor repariert.
Hatte noch eine intakte Spule aus einem anderen defekten Motor.

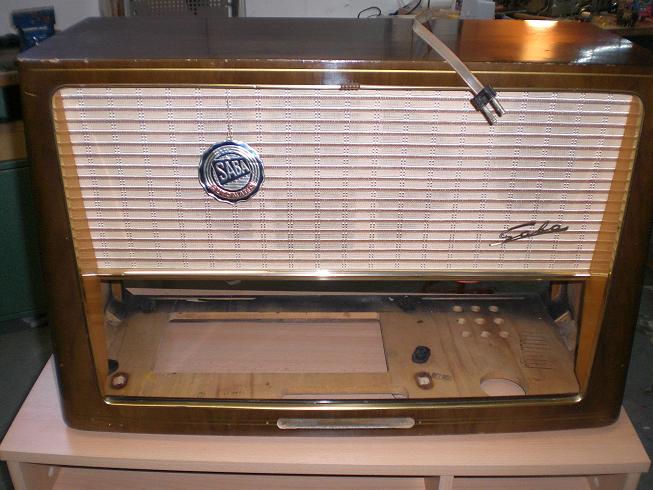

Alles wieder schön sauber:

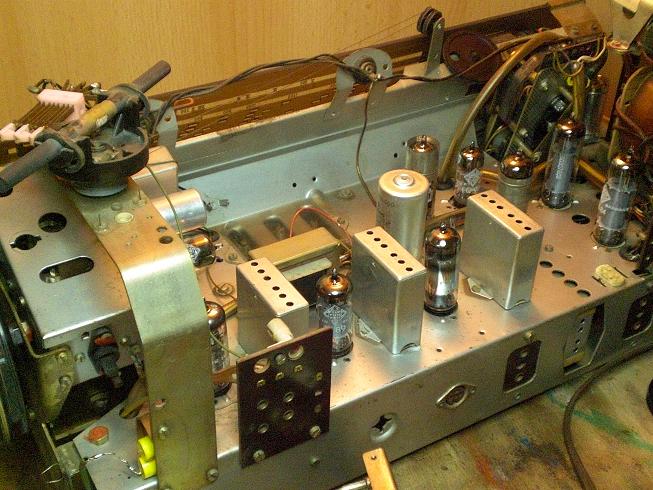

...und mit wieder sauberen Röhren bestückt...

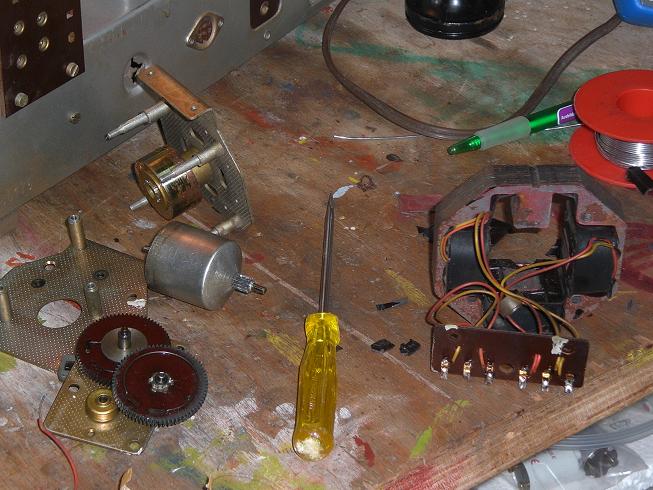

Der Motor in Einzelteilen. Die defekte Spule ist schon draußen.
Ging eigentlich recht gut...

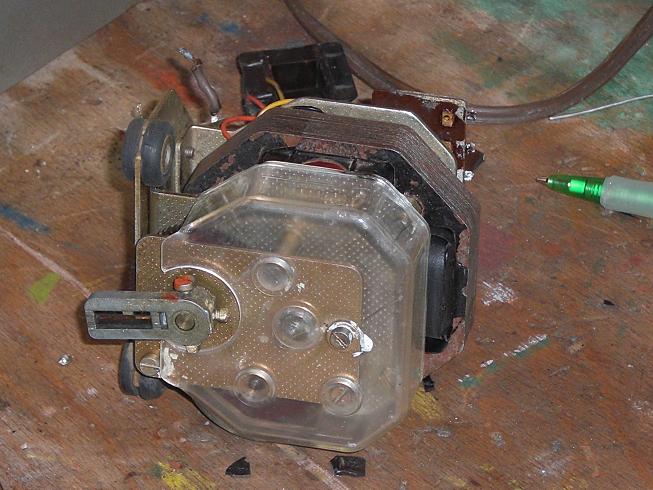

Und wieder zusammengebaut:




Jetzt fehlen halt noch ein paar Bauteile.
Ich denke, nächste Woche bin ich damit fertig.

Den Motor durfte ich insgesamt 3x zerlegen, da ich jedes Mal was vergessen habe (Plättchen, Schraube und das Verspannen der einzelnen Zahnräder)...:rolleyes:

Hab halt schon länger keinen mehr zerlegen müssen.
Na wenigstens passt jetzt alles wieder.

Die habe ich gewaschen.

In der Duschwanne im Keller etwa 5 Minuten in warme Persil Waschlauge gelegt und anschließend abgebraust...;)
Beim hin- und herbewegen konnte man schön sehen, wie sicher der ganze Dreck gelöst hat. Das Wasser war nachher entsprechend braun.

Heute Abend habe ich ihn auch mal über die Glühlampe in Betrieb genommen.
Er spielt schon sehr gut, trotzdem kommen die alten Elkos noch raus.

Die Automatic lief in die falsche Richtung. Habe beim Zusammenbau die oberen gelben Drähte aus Versehen vertauscht.
Schnell umgelötet, dann gings wieder richtig.

Eine neue ECL80 habe ich ihm auch gleich spendiert.

Jetzt liegt halt die UKW Skala noch etwas daneben (etwa 0,5 MHz).
Aber darum kümmere ich mich erst ganz am Schluss, wenn die ganzen üblichen Kondensatoren (Elkos) gewechselt sind.

Was soll ich mit dem großen Becherelko (50µF + 50µF) im Netzteil machen?
Beide haben nur noch um die 25µF Kapazität.
Brummen tut da aber nichts...:?:
Ich werde sie wahrscheinlich auch ersetzen (müssen)?!
