Freudenstadt 6-3D Schaltplan

Chris · 15. Juni 2009, 20:50

Guten Abend Zusammen,

ich bin mal wieder auf der Suche nach einem Schaltplan.

Und zwar vom Freudenstadt 6-3D. Der ist zwar auch im Downloadbereich, aber der wird da nur Fehlerhaft angezeigt. Es ist nur ein ganz kleiner Teil vom Schaltplan zu sehen und der Rest ist grau.

Meine Mail Adresse steht im Profil.
Vielen Dank schon mal im Vorraus!

Beste Grüsse,
Christopher

Otto · 15. Juni 2009, 21:06

Du hast Post!

Gruß Otto

Chris · 15. Juni 2009, 21:16

Hallo Otto,

ist angekommen.
Vielen Dank!

Beste Grüsse,
Christopher

sabaheseen · 16. Juni 2009, 18:16

Hallo Chris,

bitte beachte aber, dass es zwei verschiedene Schaltpläne zum Freudenstadt
6-3D gibt.

1. Ausführung = mit Selen-Gleichrichter
2. Ausführung = mit EZ80 Gleichrichterröhre

Übrigens:
Mein an der Börse von St. Georgen gekaufter Freudenstadt 6-3D ist fertiggestellt

Er spielt Klasse und sieht noch besser aus !
Mucken hatte er aber auch...die ich behoben habe. (AM-Skalenseil gerissen, UKW neu abgestimmt)

Viele Grüße aus dem Hegau

sabaheseen

sabaheseen · 16. Juni 2009, 18:35

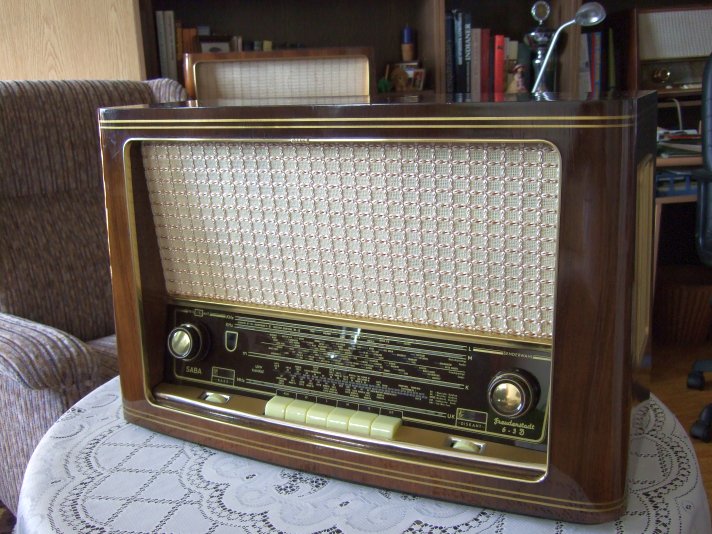

So...hier noch ein Bildchen von meinem Börsen-Schnäppchen...

Mike · 16. Juni 2009, 19:12

Das klassische Mitbringsel !
Sieht toll aus.

Chris · 16. Juni 2009, 20:05

Den Freudenstadt gibt es mit Selengleichrichter? Ich dachte in den Freudenstadt Modellen gab es die erst ab dem 8er... :?
Weil ich habe auch noch ein 7er hier und das auch noch ne EZ80 drin.

Sieht schön aus, dein Freudenstadt!

Beste Grüsse,
Christopher

sabaheseen · 16. Juni 2009, 20:20

Hallo Christopher, der den ich am Samstag inSt.Georgen gekauft habe (s.Bild in oo4) ist mit der EZ 80 bestückt obwohl im beiliegenden Schaltbild ein Selengleichrichter eingezeichnet ist. Schon komisch ?

Gruss Helmut

Chris · 16. Juni 2009, 20:23

Komisch... Bei meinem ist auch noch die EZ80 eingebaut.

Beste Grüsse,
Christopher

sabasammler · 16. Juni 2009, 22:03

Den FDS 6-3D gabs aber wohl tatsächlich mal mit Selengleichrichter.

Auf Ebay war vor ein paar Wochen mal einer drin - in der hellen Ausführung, wenn ich mich recht erinnere.
Auf Anfrage hat mir der Verkäufer versichert, dass das Radio unverbastelt sei.

Mein FDS 6-3D hat allerdings auch ne EZ80 und das ist gut so

leonhard · 18. Oktober 2009, 11:06

Hallo Ihr Profis,
ich bin erstklassiker Laie und besitze einen Freudenstadt 6-3 D.
Da ist das Seol für LMK gerissen.
Wo kann ich da Ersatz bekommen?
Auch einen Schaltplan hätte ich gerne.
Schon mal herzlichen Dank an den, der mir da helfen kann.

Grüße aus Bayern
Leonhard

Edit: Dreifachpost gelöscht.

wolfgang.h · 18. Oktober 2009, 11:29

Hallo Leonhard,

herzlich willkommen im Forum. Du bist hier schon richtig und wirst die nötige Hilfe finden. Ein Eintrag reicht normalerweise aus

Skalenseile bekommst Du bei Volker, alias antikradio, er ist auch hier im Forum.
Ich hoffe der Link ist hier erlaubt:
http://shop.antikradio-restored.de

Den Schaltplan sowie Seillaufplan findest Du im Downloadbereich, dazu ist eine eigene Registrierung notwendig.
Du findest ihn unter
Home / Geraete / S / Saba / Service Manuals / Roehrenradios / Freundenstadt 6-3D
Leider habe ich gerade festgestellt, daß die Datei vom Schaltplan dort beschädigt ist.

@Admins,
kann eventuell jemand die Datei neu einstellen (ich sehe nur den halben Plan)

Gruß
Wolfgang

schabu · 18. Oktober 2009, 11:39

Ist alles schon auf der Mailbox!

schabu · 18. Oktober 2009, 11:42

Die vom Schaltplan abweichenden tatsächlichen Schaltungen sind bei Saba Gang und Gäbe insbesondere bei Freudenstadt, Wildbad 8+9.
Da hat man offenbar vorhandene Lagerbestände in der laufenden Serie abgebaut.

anderle · 16. März 2011, 19:35

Hallo zusammen, möchte für meinen neu erworbenen 6-3D den fehlenden Lautsprecher Kondensator für die Hochtöner einlöten. Kann mir jemand ein Bild senden das ich nichts falsch mache???
