ITT touring Kofferradio

deltamike55 · 9. Juli 2010, 19:57

Hallo, nun hats mich schon wieder mit Kofferradio erwischt.

Für 5 EUR konnte ich nicht vorbei laufen...

"Spielt nix" sagte der VK, womit er fast recht hatte. TA/TB funktioniert, aber keine einzige Welle wird empfangen, kein Rauschen, nur brummfreies Summen.

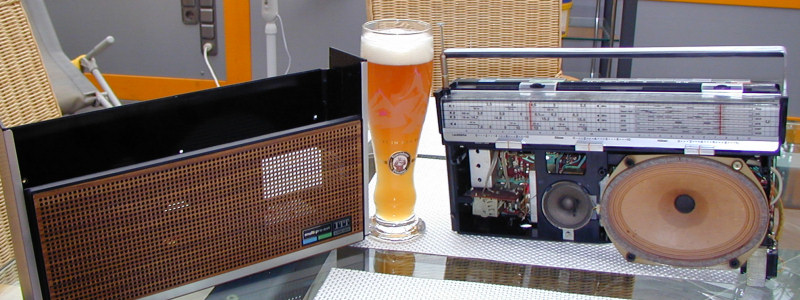

Ich habe das schöne Teil seit 2 Tagen mit unter der Gartendusche, nun strahlt er schön sauber und möchte gerne wieder spielen.

Wer kann mir bitte das Schaltbild besorgen ? Genau hört er auf den Namen "touring international 104 a".

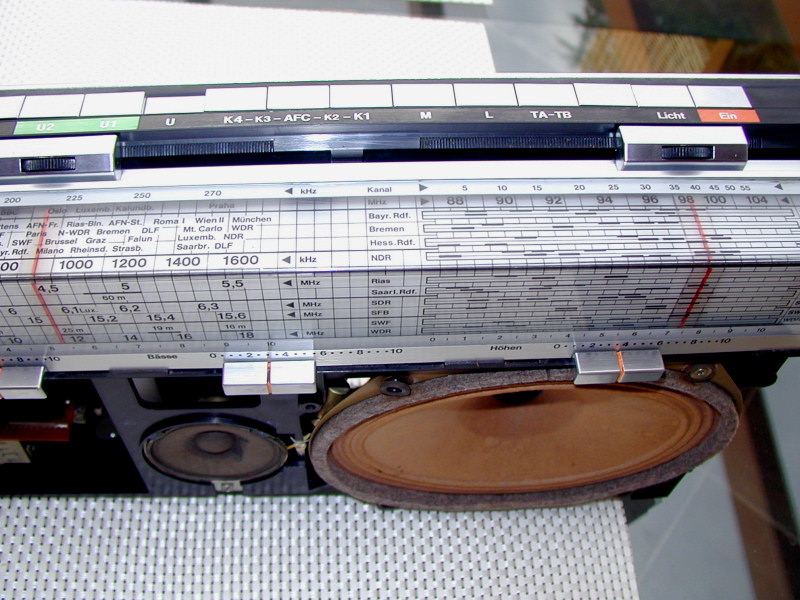

Das Gerät ist die Wiederbelebung wert, 2 Lautsprecher, Sendertuning in Schiebetechnik mit Feineinstellern und Alu-Cover, 4 KW-Bänder, 2 UKW presets, 1 AM preset, es fehlt nichts !

Imposant wird es im Batteriefach, da versorgen ihn 8 Monozellen mit Energie. Der muß schon fast auf die Schulter...

Viele Grüße, Dieter

littledennis · 10. Juli 2010, 03:03

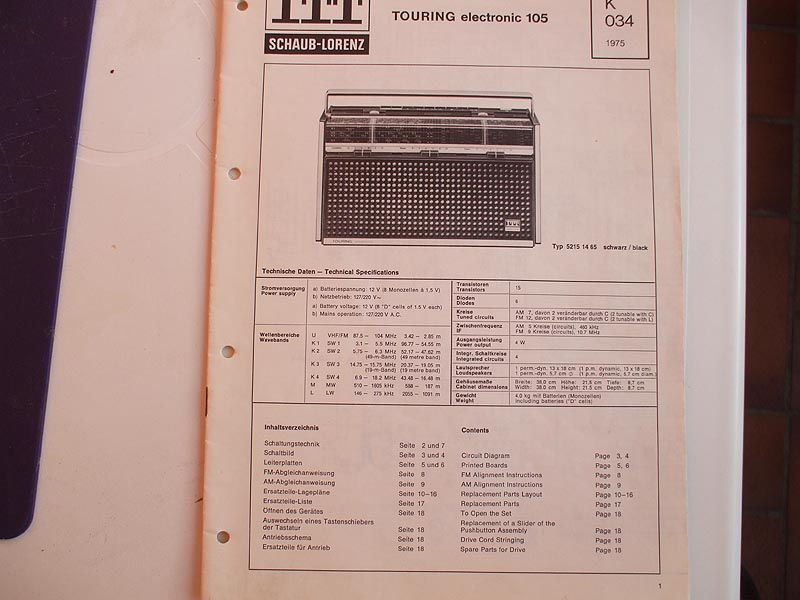

Ich habe das Originalmanual vom 105er von 1975, ich glaube das ist dem 104er sehr ähnlich.
Wenn Du kein 104er bekommst, dann schicke ich es Dir.
Leider sind bei mir beim letzten Umzug viele Graetz und Schaub-Unterlagen verschwunden. Das 104er hatte ich ich weiß es genau.
Ich muß mal im Keller nachsehen.

Gruß Christoph

deltamike55 · 10. Juli 2010, 17:33

Super Christoph !

Kannst du es nicht scannen und hochladen ? Ansonsten würde ich es tun, wenn du es per Post schickst.

Gruß, Dieter

littledennis · 10. Juli 2010, 19:15

Ich habe leider keinen Scanner, ich kann Dir's aber mit der Post schicken, und Du sollst es auch behalten.
Wie gesagt ich muß nach dem 104er nochmal schauen, ansonsten versuche es mit dem 105er.

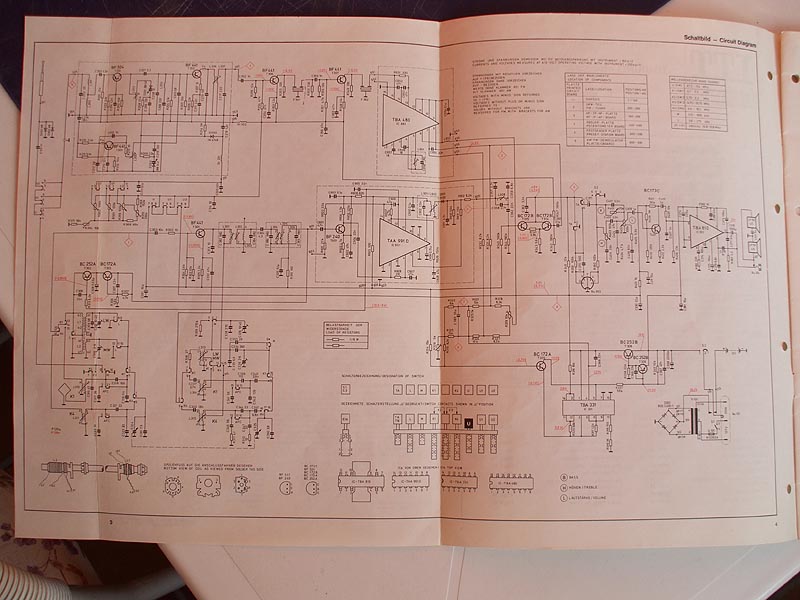

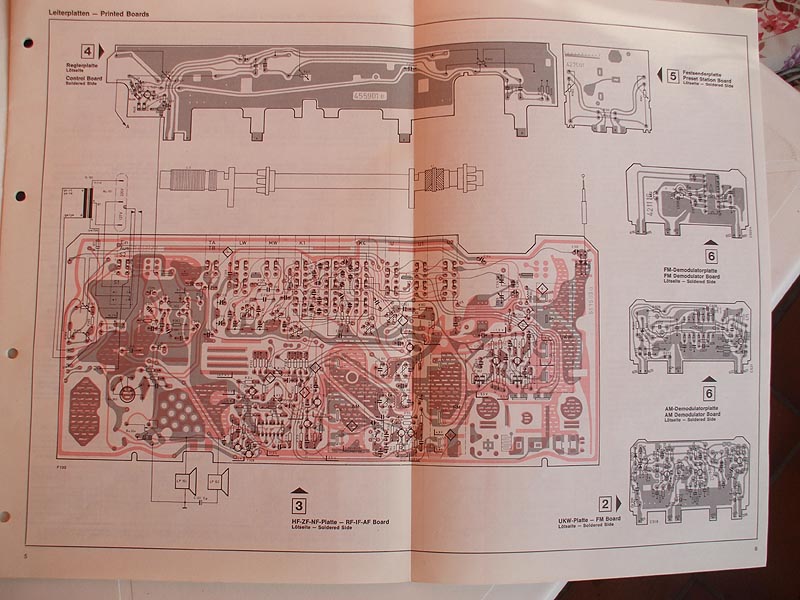

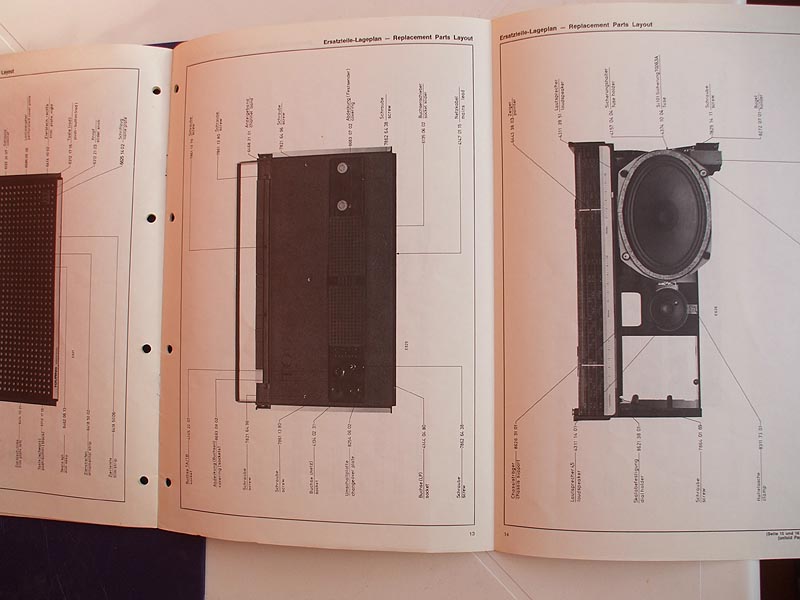

Ich haue hier mal ein paar Bilder davon rein, dann kannst Du vielleicht sogar beurteilen ob Du damit was anfangen kannst.
Ich vermute die Geräte sind beide gleich, es gibt nur optische Unterschiede.

Gruß Christoph

littledennis · 10. Juli 2010, 19:32

Licht ist schlecht im Moment um Dokumente abzufotografieren.
Also einfach "quick and dirty":

Gruß Christoph

deltamike55 · 10. Juli 2010, 21:33

Hallo Christoph,

ich glaube du hast recht, auf deinen Fotos erkenne ich keinen Unterschied.

Meine Adresse hast du ?

Schönes heißes Wochenende noch...

Gruß, Dieter

littledennis · 10. Juli 2010, 23:23

Dieter schick mir grad mal Deine Adresse per PM.
Finde sie grad nicht.
Geht dann nächste Woche raus.

Gruß Christoph

Schrottsammler · 11. Juli 2010, 00:13

hoffe es hilft

uk64 · 12. Juli 2010, 15:31

Wenn noch benötigt kann ich das Service Manual des Touring international 104 und die zugehörige Ergänzung zum 104A scannen und hochladen.

Gruß Ulrich

uk64 · 12. Juli 2010, 19:57

Ich habe die Schaltbilder mal einfach in den Downloadbereich geladen.
Sie sind mir allerdings etwas groß geraten.

Gruß Ulrich

deltamike55 · 12. Juli 2010, 20:56

Danke Ulrich,

das sieht doch klasse aus, die Größe ist doch heutzutage relativ unwichtig...

Gruß, Dieter
