Fragen zum Saba Baden Baden

Lindau-Oli · 5. Oktober 2010, 16:26

Hallo alle zusammen,
ich habe in der Bucht ein "altes Saba-Radio ohne Röhren und Rückwand" erstanden, es entpuppte sich nach Ausbau und Reinigung der Skala als ein Baden Baden. Das Gehäuse sieht ganz gut aus (Bilder folgen), aber bevor es losgeht...habe ich schon Fragen! Der Vorbesitzer hat seitlich links einen Kippschalter zum Schalten der Versorgungsspannung gesetzt (und dabei natürlich ein schönes Loch in die Seite gebohrt). Im Originalzustand dient doch der Lautstärkeregler zum Ein/Ausschalten...gibt der evtl. gerne mal den Geist auf? Außerdem benötige ich einen Schaltplan bzw. Röhrenbestückungsplan...es ist (bis auf das Anzeigerohr) alles geräubert.

Gruß Oliver

Tapeworm664 · 5. Oktober 2010, 16:55

Hallo Oliver,

wegen eines Schaltplans schau doch bitte zuerst in den Bereich "Downloads" da musst Du Dich nochmal anmelden, wie hier. Von sehr vielen Geräten sind dort Schaltpläne, Servicemanuals usw. abgelegt, die Du herunterladen und ausdrucken kannst.

Alles Weitere ergibt sich dann

Gruß, Gunnar

decoder · 5. Oktober 2010, 17:57

Hallo Gunnar und Oliver.
Im Depot liegt nur der Baden-Baden W5 mit 2x EC92

hans

Lindau-Oli · 5. Oktober 2010, 19:19

Hallo Gunnar, danke für den Tip! Leider ist der W5 zu neu, im RM hab ich es entdeckt...als Baden Baden W ist es dort gelistet, Bj.51, überwiegend 40er Röhren...
Gruß Oliver

Lollocat · 5. Oktober 2010, 19:33

Hallo Oliver,

Du hast Mail

beide Pläne sind in den Downlodbereich hochgeladen, Michael muss sie nur noch freischalten

Lindau-Oli · 6. Oktober 2010, 16:19

Vielen Dank für die schnelle Hilfe, das hat super geklappt! Bilder habe ich auch gemacht, die werden nach der heutigen Tagesschau eingestellt

Lindau-Oli · 6. Oktober 2010, 19:39

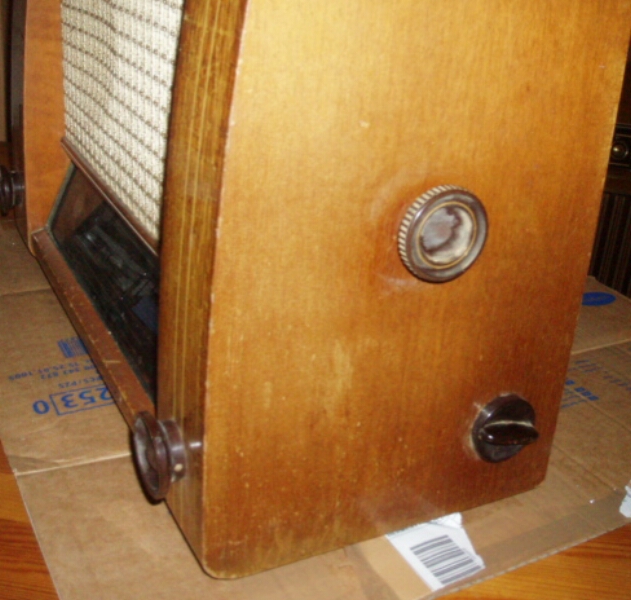

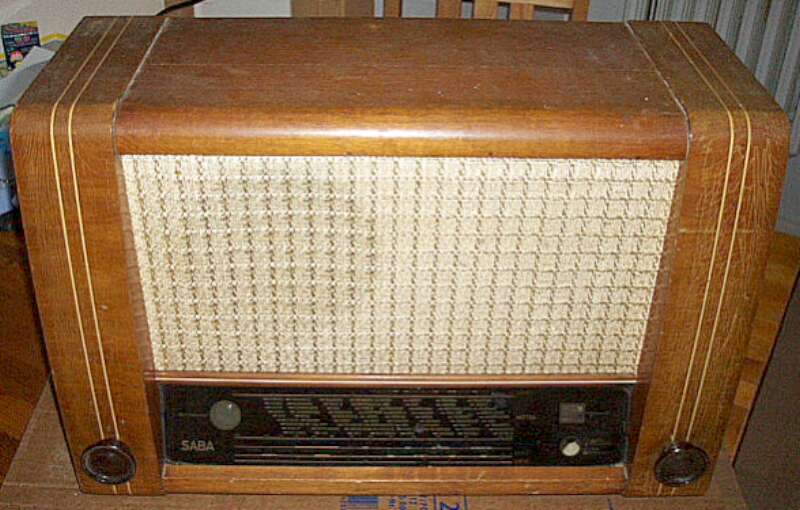

So, hier nun die versprochenen Bilder! So kam das Radio bei mir an...

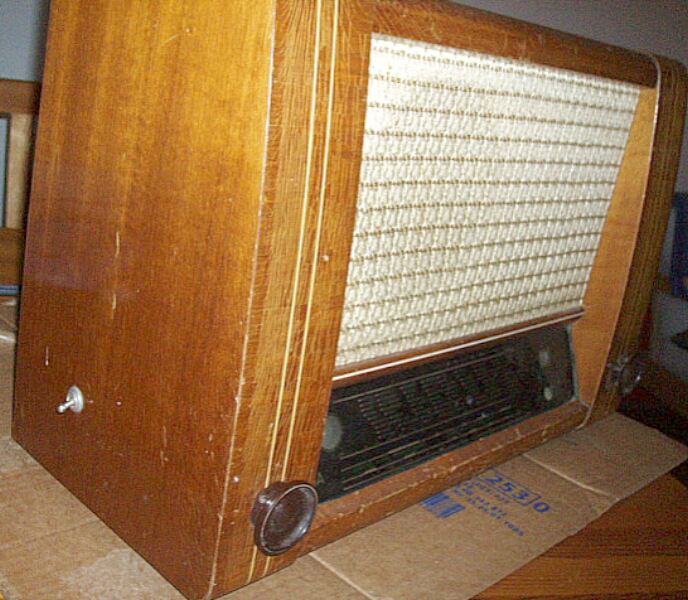

und der nachträglich eingebaute An / Aus - Schalter

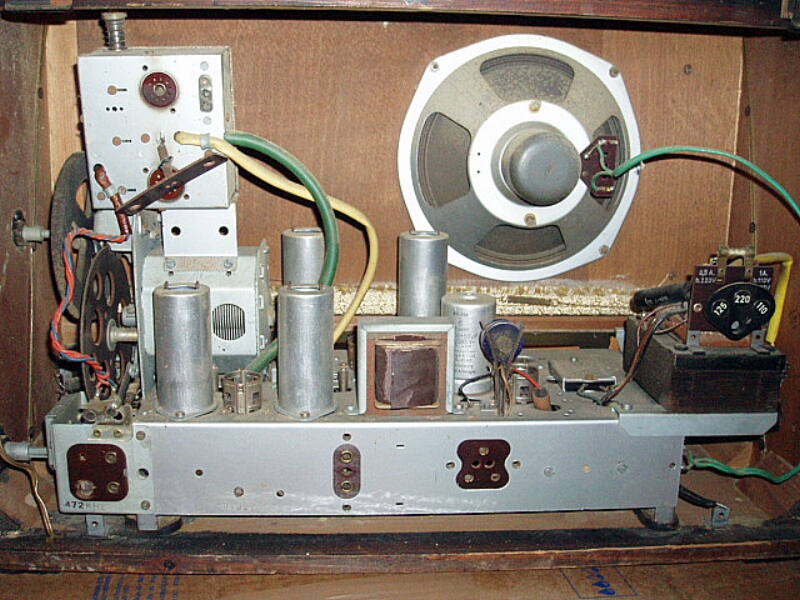

das ganze dann von hinten

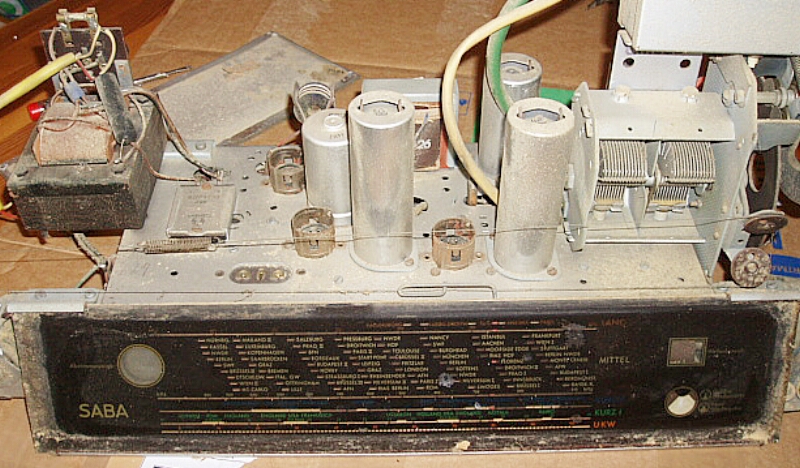

das Innenleben vor der Reinigung

und nun kommt eine große Frage!
Wo kommt welche Röhre hin? Ich vermute mal...oben links EBC41 oben rechts ECH42 unten links EBC41 unten rechts EF41...bitte um Bestätigung oder korrektur

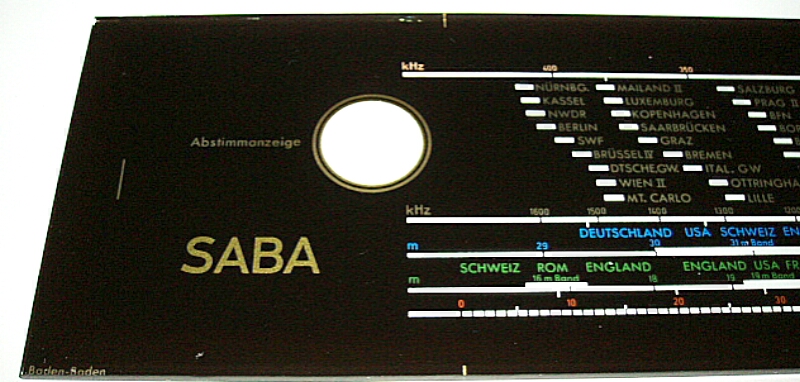

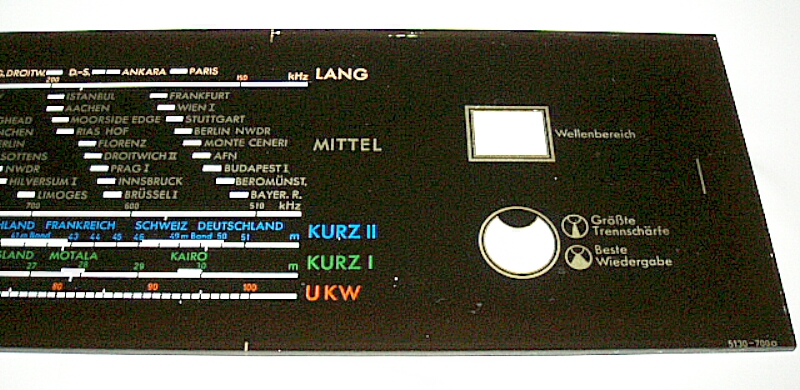

Nun das -wie ich finde- Highlight: Die mehrfarbige Skala

War die UKW-Box serienmäßig? Die sieht so nachgerüstet aus

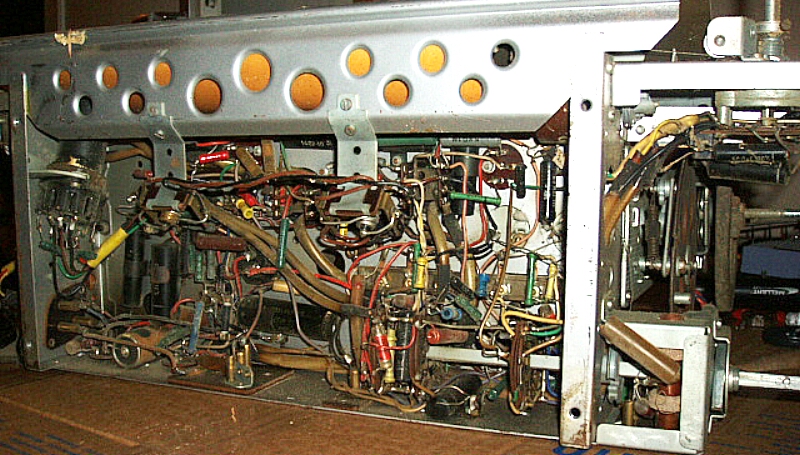

Nun, da gibts auch so einiges zum Austauschen - sieht aber noch alles nach Originalzustand aus!

Nun, ich habe erstmal alles vom Staub befreit und das Gehäuse abgebeizt. Am Wochenende gehts dann (hoffentlich) weiter.
Gruß von Oliver

Lindau-Oli · 6. Oktober 2010, 19:44

ja ja der Fehlerteufel! Zur Röhrenbestückung:unten links soll es EL41 heißen!:teufel:
Gruß Oliver

decoder · 6. Oktober 2010, 20:27

Hallo Oliver
Die UKW-BOX ist original

hans

nightbear · 6. Oktober 2010, 20:31

Hallo Hans,

was ist denn das für eine abgefahrene Antennenleitung zwischen UKW-Box und UKW-Antennenbuchse??
Sieht aus wie 4 verdrillte Adern...jedenfalls nicht die gewohnte 240 Ohm Flachbandleitung.

decoder · 6. Oktober 2010, 20:38

Hallo Achim.

1951 /52 war das Realitaet bei SABA.
Ich habe mindestens 3 Typen damit, z.B. Spitzensuper Bodensee 52W, der blaue Draht kommt von einer Anzapfung der Ant- Spule und geht zur AM-Antenne.
Wenn die Isolation wenig Verluste hat, kann man so 240 oder 300 Ohm herstellen.
hans

Aller · 6. Oktober 2010, 20:43

Hallo,

die UKW Box ist serienmässig, da gehören 2 ST EF80 rein.

Grüße

Albrecht

Lindau-Oli · 8. Oktober 2010, 23:43

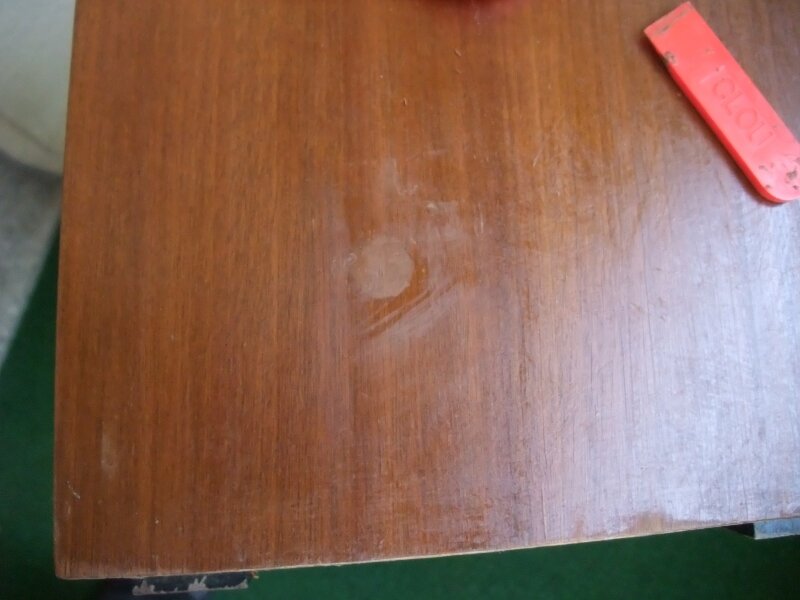

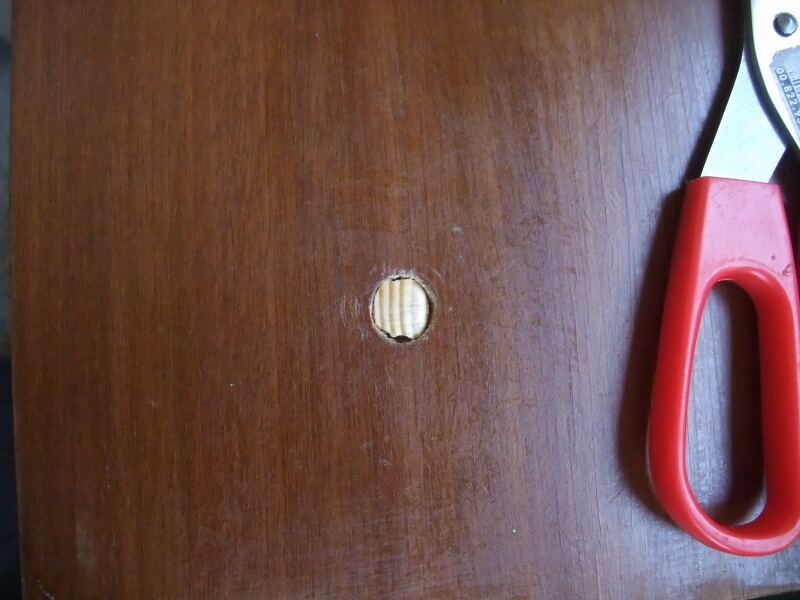

Prima! Habe erstmal alle Röhren zusammen und bei Volker den Rest Bestellt. Werde mich als erstes um das Gehäuse kümmern! Heute ist das Loch in der Seitenwand verschwunden, ein Stück Rundleiste rein und Holzspachtel rüber. Nach dem Schleifen wurde der Farbton des Spachtels allerdings heller - da muß ich mir noch etwas Einfallen lassen.

Aller · 8. Oktober 2010, 23:55

Hallo Oliver,

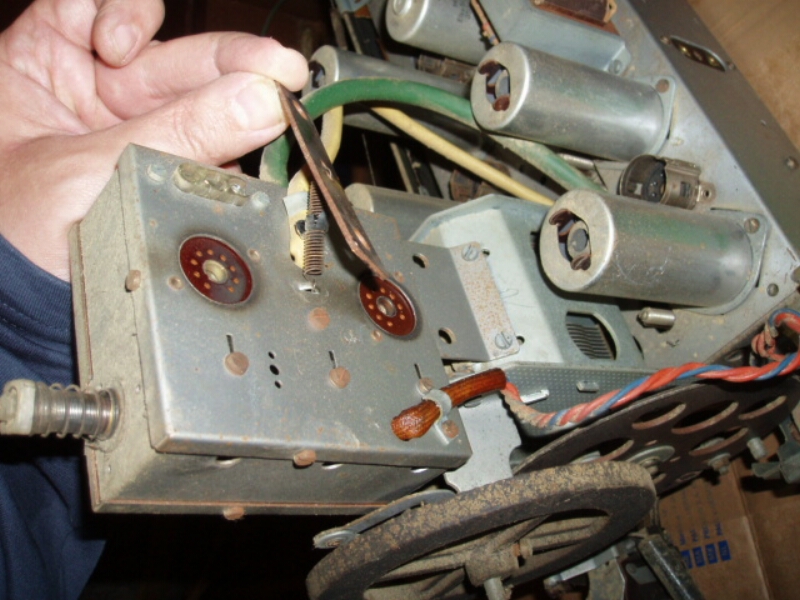

nochwas zur UKW Box, das Teil das Du im vorletzten Bild Post 006 zwischen den Fingern hältst, das kommt über die Spitzen der EF80, und verhindert so das Herausfallen der zwei Röhren.

Das Loch sieht ja schon richtig zu aus. Den Rest bekommst Du auch noch hin.

Grüße

Lindau-Oli · 9. Oktober 2010, 21:17

Nun dann, ein sonniger Herbsttag ist zu Ende und das Gehäuse ist geschliffen und hat die erste Lackschicht mit Streich-Schellack hinter sich. Ich konnte es nicht abwarten und habe das Gerät mit Röhren bestückt, eine Netzleitung angeklemmt und dann...nichts! Habe die EBC mit der EL vertauscht; nach dem Umstecken habe ich über den TA-Eingang meinem MP3`s gelauscht und hatte mit einem Stück Draht auch UKW und Mittelwellenempfang. LW und KW rauschen bis jetzt nur, aber das bis jetzt erreichte sorgt erstmal für gute Laune!!!

Gruß Oliver

Aller · 9. Oktober 2010, 21:44

Hallo Oliver,

das ist ja gut, dass das Gerät gleich etwas von sich gibt. Jedoch solltest Du auch noch einige Cs tauschen, damit Du nicht gleich Deine neuen Röhren oder andere Bauteile riskierst. Danach wird die Funktion sicher besser.

Grüße

Lindau-Oli · 9. Oktober 2010, 21:51

Hallo,
na klar fliegen die Kondis noch raus...aber die Neugier war heut einfach zu groß!
Warte eh noch auf Volkers Paket; aber jetzt kann ich das Ding beruhigt auf den Schrank stellen, den Sonntag genießen - und dann gehts weiter!

Gruß Oliver

Lindau-Oli · 13. Oktober 2010, 19:48

Hier was neues vom Gehäuse! Die erste Lackschicht ist drauf und die Zierstreifen sind wieder Altweiß.

Eine alte Rückwand wurde an den Seiten gekürzt und passt nun ganz gut hinein.

...wenigstens steht SABA drauf!

Gruß Oliver

Lindau-Oli · 28. Oktober 2010, 15:14

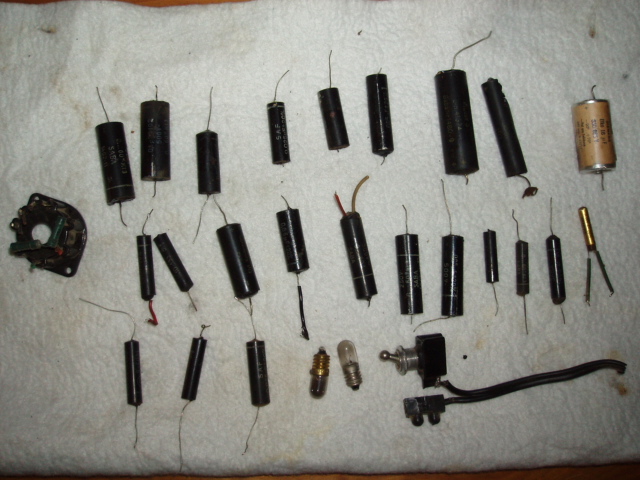

So, habe mal wieder etwas Zeit zum Basteln gehabt! Heute flogen einige Teile aus dem Radio raus...

und so sieht es jetzt aus:

Fehlt nur noch der Gleichrichter und die Siebelkos, dann sollte der Altteile-Tausch beendet sein.
--
Gruß Oliver
--

Lindau-Oli · 28. Oktober 2010, 22:53

Hallo, habe auch noch das magische Auge auf Volker´s russische Variante umgesockelt...soweit so schlecht: Auf UKW habe ich einwandfreien Empfang; auf Mittelwelle hört man die üblichen Geräusche und sobald ich einen Sender scharfstelle, geht das magische Auge auf "Vollausschlag" und der Sender ist komplett weg. Beim weiterdrehen kommen dann nur noch Pfeiftöne, bzw. "flattert" die Lautsprechermembrane sehr stark (sehr tiefes Brummen, aber kaum hörbar).
Dieser Effekt tritt nur bei den AM-Bändern auf. Schalte ich das Gerät aus und wieder ein, bleibt das mag. Auge "offen"...bis ich den nächsten Sender scharfstelle.
Auf Langwelle habe ich bis 250 Khz rauschen und ab Skalenmitte kommt dann gar nichts mehr. Kurzwelle habe ich Empfang (KW1...KW2 schweigt auch) Leider habe ich HF-technisch null Ahnung und auch dementsprechend keine Meßtechnik.
Hoffe auf viele Tips von Euch!!!
--
Gruß Oliver
