Kein UKW Empfang bei 9240S

      Hallo in die Runde,

      ich habe einen 9240S in schwarz zur Reparatur, der sich auf FM tot stellt. AM und alle TA-Eingänge laufen perfekt.

      Spannungsmessungen ergaben einen gesunden FM-Tuner aber einige wirre Spannungen am FM-ZF-Modul am Muting Ausgang sowie Totenstille am Stereoschwellenausgang.
      Da aber auch hier die Versorgungsspannungen stimmen, wollte ich als erstes das Sorgenkind CA3189E tauschen.

      Hat jemand davon noch Lagerware??

      Wenn jemand Schaltbildauszüge braucht, werden diese gerne nachgeliefert.

      Gruß, Dieter

      Hallo Dieter,

      habe leider keines rumliegen, bin aber über diesen Shop gestolpert.

      http://www.williges-elektronik.de/assets/s2dmain.html?http://www.williges-elektronik.de/onlineshop/bauelementeaktiv/icslineareschaltungen/53042398e7090eb07.html

      Wenn es da noch welche geben sollte, ist es vielleicht für jeden hier interessant, da mal zuzuschlagen. Der Preis ist m.E. total OK.

      Gruß, Gunnar
      Gruß, Gunnar

      lens2310 postete
      Hallo,

      Der ist identisch mit CA3089 und TDA1200. Bekommt man günstig bei http://www.kessler-electronic.de/Index.asp?ID=65B0441B8E854EB7BA03D5C3397979A6
      Hallo Eckhard,

      wenn ich Deinem Kessler-Link folge und dort in die Suche entweder
      TDA1200
      CA3089
      CA3189

      eingebe, werde ich in allen drei Fällen aber auf den IC TCA4500A gelenkt. Das ist ja ein Stereodekoder Chip, kein ZF-Verstärker. :( Der von Kessler angezeigte TCA4500A ist hier unbrauchbar.

      Gruss,
      Reinhard

      Hallo Eckhard,

      Eben nochmal probiert. Ja heute ist es wieder OK. Gestern - als ich gesucht hatte - war die Zuordnung da falsch und die ICs waren auch direkt nicht zu finden. Möglicherweise war ich gerade mitten in eine Revisionsphase auf dem Server geraten.

      Nun stimmts wieder so, wie Du gesagt hast. Ich komme offenbar immer im falschen Moment! :zunge:

      Danke für den Tip und Gruss,
      Reinhard

      Hallo,

      während des Wartens auf die ICs habe ich aus meinem silbernen 9240S mal das ZF-Modul ausgebaut und meinem Patienten eingepflanzt und siehe da - brillanter Empfang, auch der Dauertest scheint keine Auffälligkeiten an den Tag zu bringen, nichts übermäßig heisses, die Spannungen alle im grünen Bereich.

      Der Verdacht hat sich erhärtet, zumal die faulen Spannungen auch alle rund ums ICs auftraten.

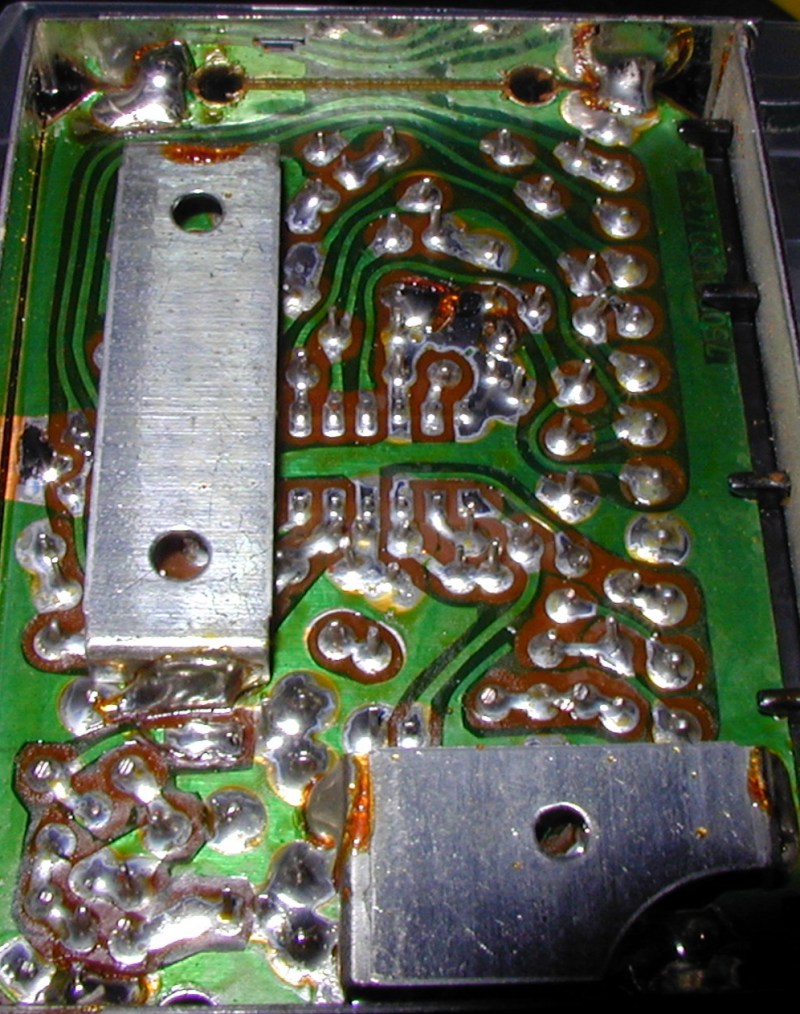

      Beim Auslöten des ICs gibts gleich eine kleine Lektion im "Löten" Beitrag. Auf der Lötseite sitzt nämlich über den IC Beinchen ein massives Schirmblech, welches an den Enden mit einem Dachrinnenlötkolben auf die Massebahnen gelötet worden. Typisches Einsatzspektrum für die 100 Watt Wellerpistole um das Ding abzubekommen...



      Gruß, Dieter

      Edit: Bild eingefügt

      Tapeworm664 postete
      Hallo Dieter,

      habe leider keines rumliegen, bin aber über diesen Shop gestolpert.

      http://www.williges-elektronik.de/assets/s2dmain.html?http://www.williges-elektronik.de/onlineshop/bauelementeaktiv/icslineareschaltungen/53042398e7090eb07.html

      Wenn es da noch welche geben sollte, ist es vielleicht für jeden hier interessant, da mal zuzuschlagen. Der Preis ist m.E. total OK.

      Gruß, Gunnar
      Ratz, fatz nach anderthalb Wochen hat sich die Firma gemeldet, dass die ICs mom. nicht mehr lieferbar wären...

      Schade, der Preis wäre o.k. gewesen.

      Gruß, Dieter

      So, für die Suchfunktion und die Statistiker,

      die ICs waren wieder lieferbar, nach dem Austausch war der UKW-Empfang jedoch nur imaginär vorhanden, soll heißen, selbst der stärkste Ortssender ließ das Feldstärkemeßgerät nur kläglich zucken.

      Erst der Tausch von C322 und C336 brachten die alte SABA Qualität zurück. Hätte man die beiden Oberverdächtigen gleich mitgetauscht, hätte man sich einmal Stecken und weiteres Messen gespart.



      Der Reparaturbericht ist damit beendet.

      Gruß, Dieter
