Internationaler Farbcode von SABA

jürgen · 21. Februar 2006, 13:50

Servus,

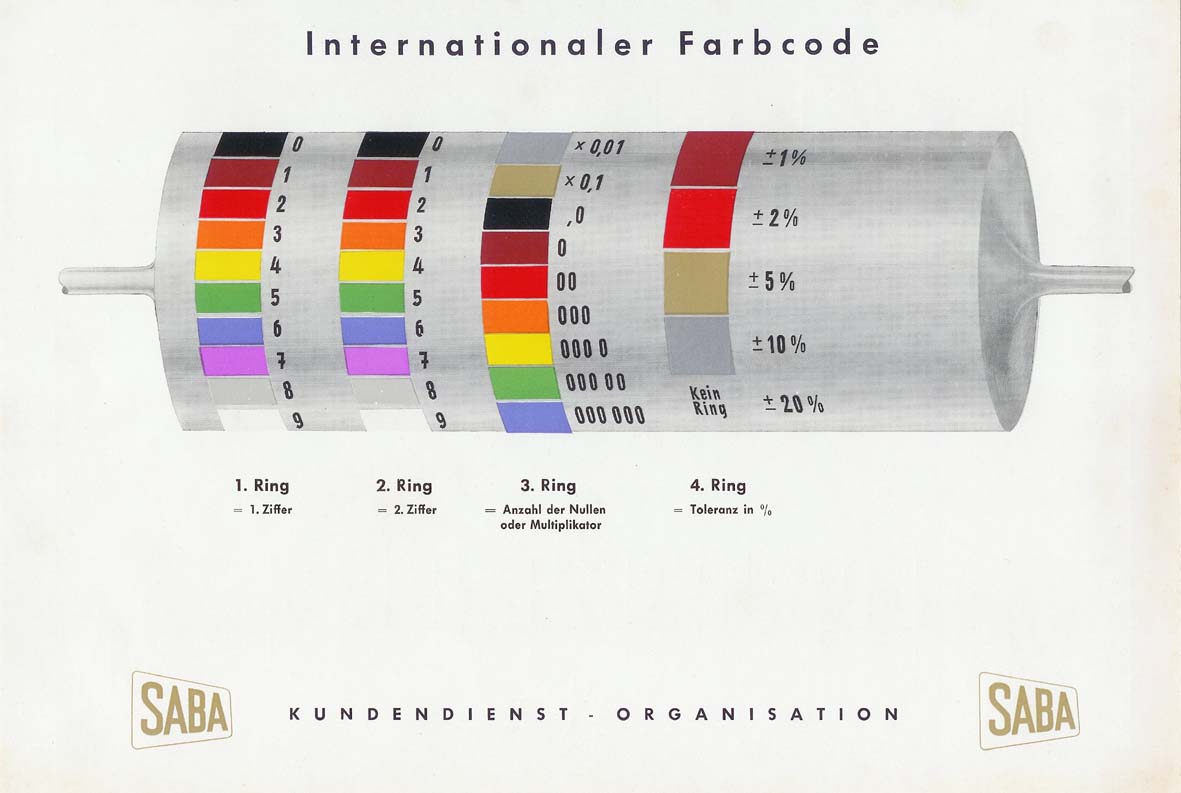

habe bei meinen Schaltplänen eine Blatt
"Internationaler Farbcode" von SABA
aus dem Jahre 1958 gefunden.
Darauf wird die Farbkodierung der Ringe auf
Widerständen erklärt.
Sehr aufwendig hergestellt:
Buchdruck 2-farbig (schwarz + gold)
Siebdruck in 11 Farben für die Farbcodes.

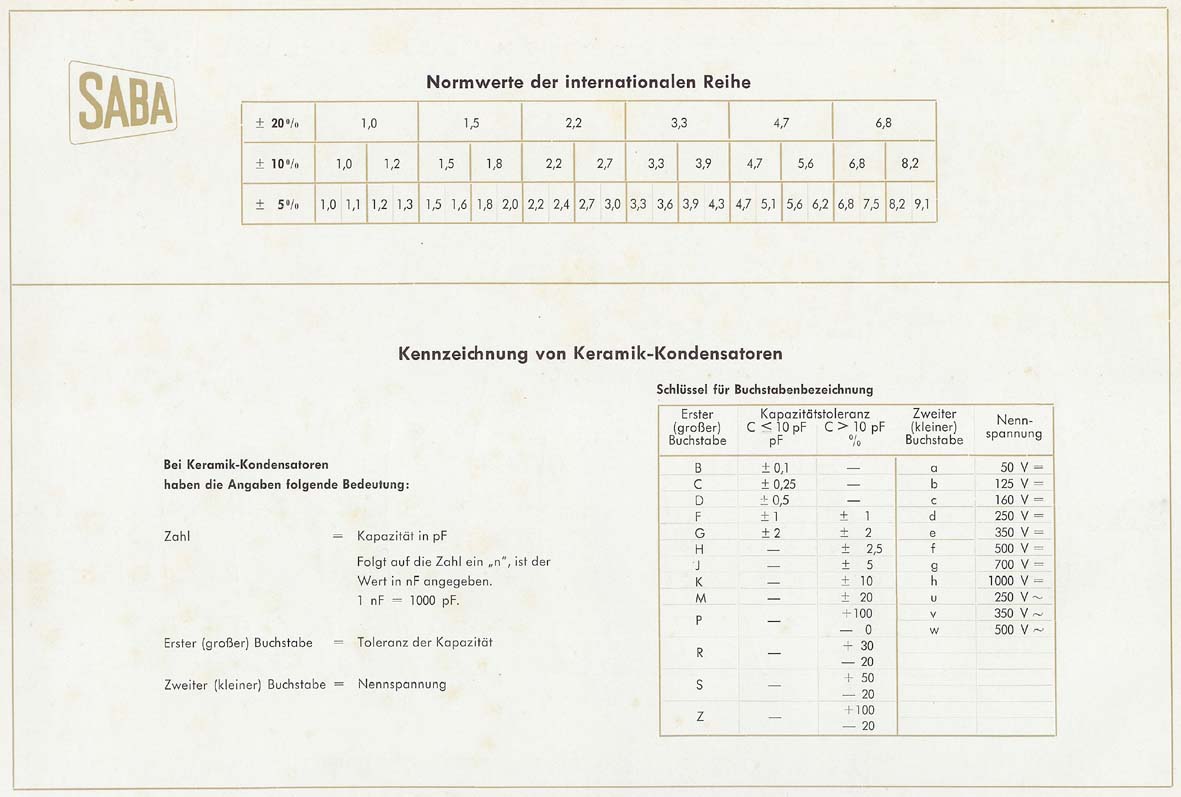

Auf der Rückseite sind 2 Tabellen:
"Normwerte der internationalen Reihe"
"Kennzeichnung von Keramik-Kondensatoren"

Falls sich einer für das hochaufgelöste Scan
interessiert, bitte melden.

Gruß
Jürgen

MichaelB · 22. Februar 2006, 13:32

Die hochauflösenden Scans finden sich unter
http://www.tonbandinfo.com / Home / Geräte / Saba / Service / Sonstiges / Internationaler Farbcode
Vor dem Download bitte anmelden, da gibts etliche interessante Sachen

Gruß
Michael

dl2jas · 22. Februar 2006, 19:53

Lieber Jürgen!

Setze mal den Scan mit den Keramikkondensatoren hinterher, dürfte manchem hier im Forum helfen.

Andreas, DL2JAS

jürgen · 22. Februar 2006, 21:25

Servus Andreas,

hast Du es so gemeint?

Gruß
Jürgen

dl2jas · 22. Februar 2006, 21:34

Ja, wunderhübsch!

Das kann man zukünftig prima als Link setzen, wenn jemand etwas ratlos Bauteile in seinem alten SABA bestaunt.
Gibt es zufällig auch ein Blatt mit den Codes für Tantalkondensatoren? Das würde prima mit hineinpassen.

Andreas, DL2JAS

jürgen · 22. Februar 2006, 22:42

Ich glaube da gibt es wenig Hoffnung.
Dieses Blatt kam in einer spiralgehefteten Broschur mit Schaltplänen
der 9er Serie der SABA Röhrenradios als Abschluß.
Die interessanteren Ordner hab ich schon durchgeschaut (Radios,
Receiver, Verstärker etc.). Es sind alles Schaltpläne und Service-Unterlagen,
einzeln abgeheftet.
Bei den Fernsehern, sind nochmal 7 bis 8 Ordner, hab ich es nach den
Schauinsland-Modellen aufgegeben. Die neueren nehme ich mir mal
vor wenns mir wirklich langweilig wird.
Ich bleib am Ball, sollte doch noch was auftauchen melde ich mich natürlich.

Gruß
Jürgen
