Loewe-Opta Trianon 2686 Stereo Schaltbild

deltamike55 · 2. Juli 2011, 22:14

Hallo,

ich habe hier ein Loewe Chassis mit Funktionsstörungen. Nach meinen Nachforschungen ist es nicht gerade häufig anzutreffen.

Es ist sehr ordentlich in Platinenbauweise aufgebaut (1960), zweikanalig mit EF86 und EL84 im NF-Teil, EABC80 fehlt schon.

Falls jemand zufällig das Schaltbild sein eigen nennt, bitte ich um eine mail.

Bilder kann ich nachliefern, sagen aber nicht all zuviel aus.

Gruß, Dieter

decoder · 2. Juli 2011, 23:02

Hallo Dieter.

Schau mal dahin.
http://www.radiomuseum.org/r/loewe_opta_meteor_stereo_42_080.html

Wenn das Chassis passt habe ich den Meteor- Stereo 42080 von 1962 als Original hier.
2x Din A4

hans

deltamike55 · 3. Juli 2011, 10:30

Ich glaube eher nicht, Hans !

Das Trianon Chassis hat eine EBF89 verbaut und somit nur 8 Röhren.

Gruß, Dieter

decoder · 3. Juli 2011, 10:33

Hallo Dieter.
Das kann oder wird so sein.
Dein Modell ist dann NF-Stereo, die Mappe von mir, schon HF- Stereo.

Werde mal bei Stellmacher anfragen.

EDIT: laeuft.
hans

deltamike55 · 3. Juli 2011, 11:10

Genauso ist es, das Chassis hat "nur" zwei getrennte NF-Kanäle.

Gruß, Dieter

sagnix · 3. Juli 2011, 20:22

Hallo Dieter,

ich glaube ich habe da etwas für dich, dass von der Röhrenbestückung passend ist - ein Trianon 2684..

Das schicke ich dir gleich per E-mail; du kannst es dann für alle in den Downloadbereich beamen, wenn du magst.

deltamike55 · 3. Juli 2011, 20:44

Danke Peter !!

Perfekt. Die Datei liegt im Downloadbereich.

Gruß, Dieter

deltamike55 · 3. Juli 2011, 22:34

Hallo an die Experten,

ich habe mir Peters Schaltbild näher angesehen und bin auf folgende Frage gestoßen:

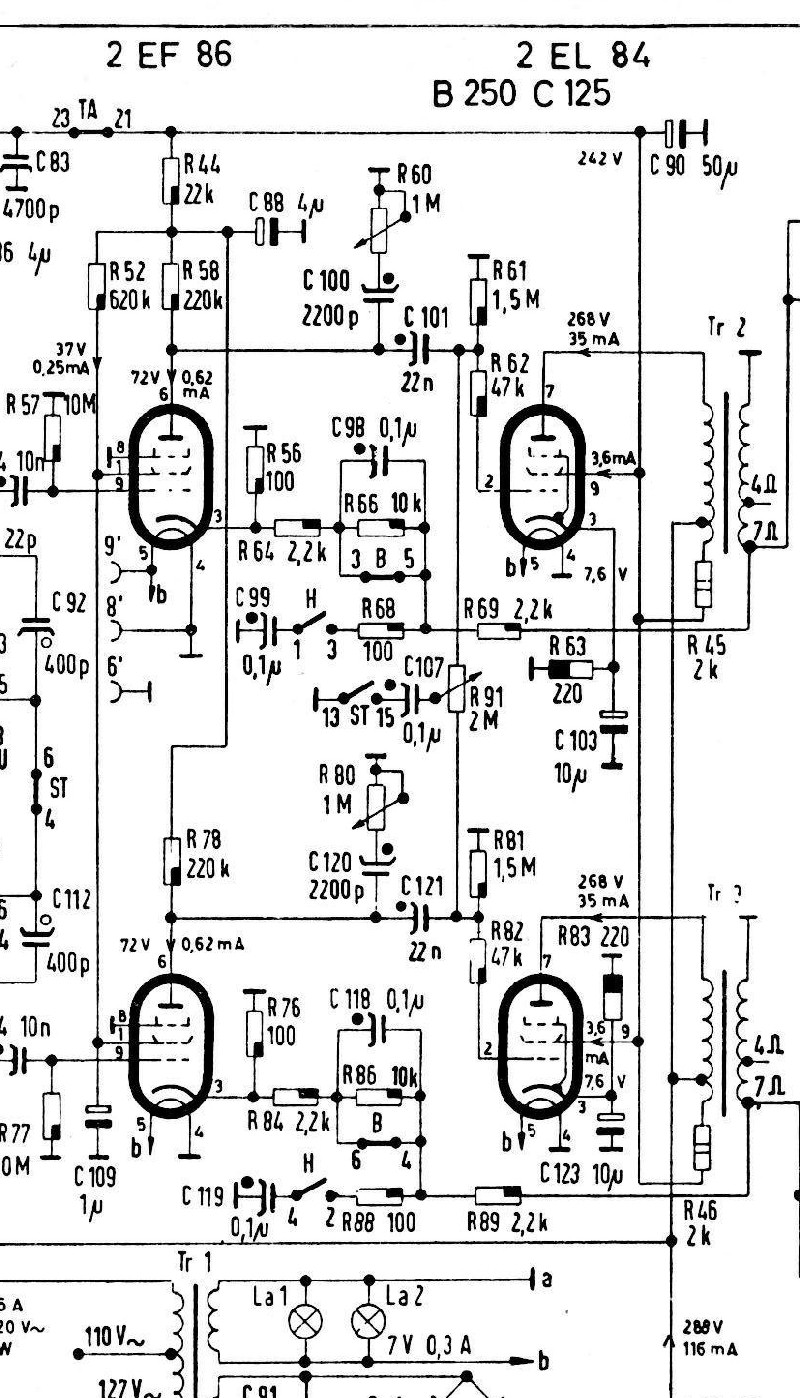

Warum hat Loewe als Vorstufe 2 Stck. EF86 in Triodenschaltung verwendet und nicht, wie oft üblich eine ECCxx ?? Wieder das Rauschverhalten ?? Kostenfaktor ja eher nicht...

Gruß, Dieter

decoder · 3. Juli 2011, 22:37

Hallo Dieter.

Triodenschaltung?

Bei mir sind das Pentoden in Pentodenschaltung!

hans

deltamike55 · 3. Juli 2011, 22:47

Sorry Hans,

habe mal gelesen, wenn g1 und g2 verbunden sind und g3 an Masse hängt hat die Pentode das schaltungstechnische Verhalten einer Triode.

Falsch ??

Gruß, Dieter

decoder · 3. Juli 2011, 22:58

Wenn es so waere ja, ist aber nicht so.

Die beiden G2 sind mit R52 an Ub und mit C109 an Masse gelegt.

Die G3 liegen an Masse. Sonst wuerden sie an ´der Gegenkopplung liegen was wegen der Kapazitaet Anode-G3 sicher nicht gut waere.

hans

deltamike55 · 3. Juli 2011, 23:03

Ach du Sch...

da kann man mal sehen was passiert wenn man glaubt ohne Brille arbeiten zu können. Großväter sollten es endlich zugeben...

Bitte alles nach post 007 einschließlich vergessen !!

Danke Hans und gute Nacht

Dieter

decoder · 3. Juli 2011, 23:08

Gute Nacht.

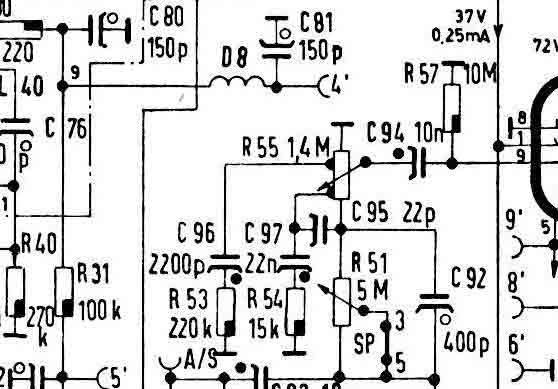

Habe die Schaltung geholt (DUAL) und kann erkennen, es ist doch ein Stereo-Decoder vorgesehen.

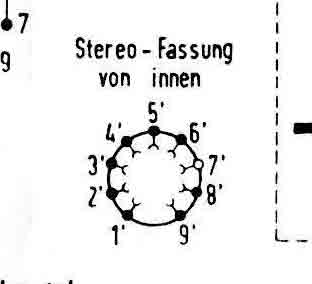

hier die Fasssung

hier der Ratio mit dem MPX Anschluss, MONO und 6,3V~ sowie Masse.

Pins 4`5`6`8` und 9`

hans

nightbear · 4. Juli 2011, 22:53

Hallo Hans,

wenn man sich die Gegentakt-Freiburgs ansieht, haben WII und WIII eine Pentode (EF40) im NF-Teil, der 3DS hat zwei Triodenstufen, der 6-3D eine einzelne Triode und ab dann kommt egentlich durchweg die EF86 (Pentode) zum Einsatz.

So ist die EF86 ein echter Klassiker und sicher nicht von nachrangiger Qualität.

sagnix · 5. Juli 2011, 00:09

Hallo Achim,

ich denke auch, dass die EF86 ihren berechtigten Platz als rauscharme NF-Vorstufenröhre einnimmt, zumal sie wohl eine weiter ausgereifte Version der bereits bewährten EF40 verkörpert.

Nicht umsonst wird sie auch in vielen Röhrenverstärkern als Mikrofonvorstufe eingesetzt, bei welcher es besonders auf grosse Fremdspannungsabstände ankommt.
