Problem beim Bodensee W3

Lollocat · 5. September 2011, 11:49

Hallo Ivica,

in Post 7 schreibst Du, das hinter dem 5 k 0,8Volt gemessen wurden, jetzt scheibst Du das an + 230Volt liegen, das kann doch nicht sein, da beide Messpunkte hinter dem R und an + indentisch sind. Was und wo hast Du gemessen?

lightningivi · 5. September 2011, 12:50

Hallo Franz,

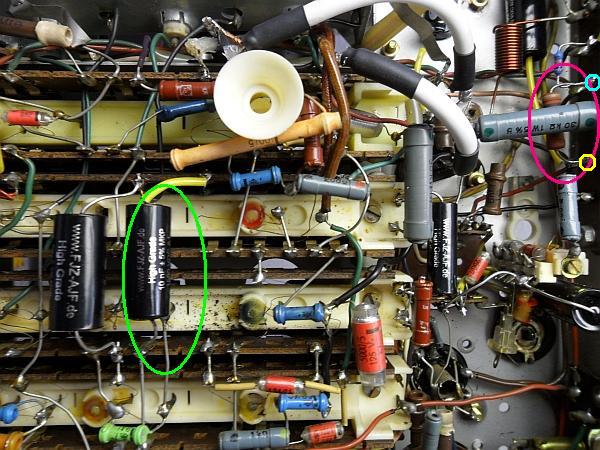

die 0,8V messe ich an dem rot gekennzeichenten 5k/ 0,5Watt R (gelb: 0,8V/ türkis: 230V), der extrem heiss wird und kokelt. Ich habe diesen bereits gegen einen 4,7k ersetzt.
Die andere Messung nahm ich am 2-Fach Filter vor, so wie Du es beschrieben hattest:
1. zw. + und E
2. zw. + und M2
beide Male messe ich dort 230V

Lollocat · 5. September 2011, 14:26

Hallo Ivica,

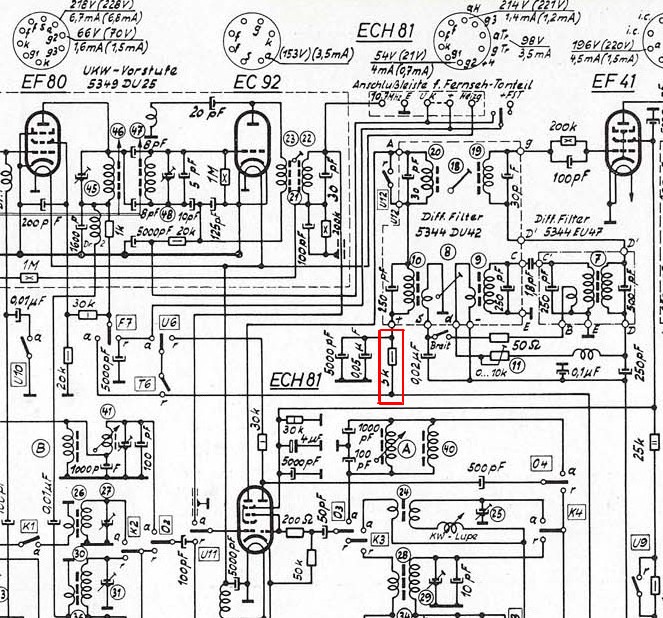

wie ist den der weitere Verlauf von dem gelben Punkt 0,8V- des 5k. Wenn dieser an + von dem 2fach Filter geht und Du dort 230V- anstehn kann es nicht der Widerstand sein der in Post 0 Rot gekenzeichent ist.

lightningivi · 5. September 2011, 16:57

Hallo Franz,

ich bin wieder am Platz.

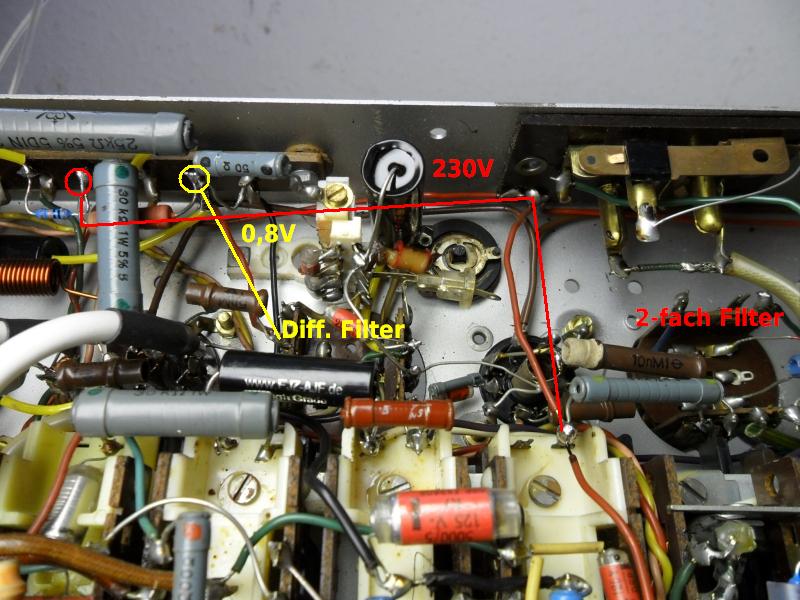

Ich habe es mal fotografiert und angezeichnet und hoffe damit verständlicher zu sein:

Lollocat · 5. September 2011, 17:45

dann sind dass ja ganz andere Voraussetzunge wie die von den ich ausgegangen binn, dann ist es ja jener Widerstand .

schau erst mal ob der Keramik C 5000pf ok ist.
dann den Schaltkontakt U12 nicht das auf der Kontacktschiene eine Verbindung nach Masse ist.

lightningivi · 5. September 2011, 18:26

Hallo Franz,

da habe ich für schöne Konfusion gesorgt, tut mir leid.
Wenn Du den 5000pf parallel zum 5k meinst: der ist i.O.
An den Schaltkontakt U12 kann ich auch keine Masseverbindung feststellen.

Lollocat · 5. September 2011, 18:44

Ivica,

miss mal am geben Punkt des Widerstandes wieviel Ohm dort gegen Masse sind.

lightningivi · 5. September 2011, 18:51

17,4 Ohm
Bedeutet dies, dass der R doch Massekontakt hat?

p.s.: ich muss nun leider in die Arbeit, nur zur Info. Nicht dass, Du Dich wunderst.

Lollocat · 5. September 2011, 19:02

jepp, da ist ein Masseschluss

sagnix · 5. September 2011, 19:03

Hallo Ivica,

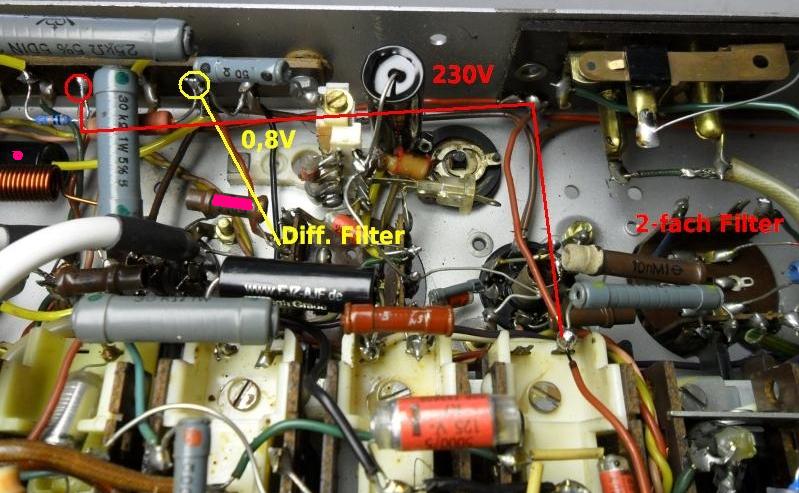

da ist doch der Keramik-Kondensator stark verdächtig, magenta markiert - das ist der 5000pF, den Franz bereits meinte. Den schwarzen Kondensator (links mit magenta Punkt) hast du ja bereits getauscht.

Danke, Achim war mir schon etwas unsicher bei der Farbbenennung - ist jetzt korrigiert.

nightbear · 5. September 2011, 19:12

-> Magenta markiert...

Jetzt stimmen ja endlich die Bauteile im Schaltbild mit denen auf den Fotos und den Messwerten überein.

Es könnte natürlich auch noch ein Problem im Bereich des Schaltkontaktes "U12" vorliegen oder bei der ECH81 (Fassung).

lightningivi · 6. September 2011, 10:43

Vielen lieben Dank Zusammen!
Ich entschuldige mich für die unnötige Konfusion, die ich ob meiner Unfähigkeit gestiftet habe.
Ich werde den besagten Keramikkondensator gleich einmal auswechseln:
Es sollte sicher wieder ein Keramikkondensator eingelötet werden, n`est ce pas?

Edit: der 5K wird auch nach Ersatz des 5000pf heiss und das Radio schweigt nachwievor.

Ich werde mir die ECH81 Fassung und U12 genauer unter die Lupe nehmen, wie von Achim erwähnt.

Edit2: ich habe nun das kurze Koaxialkabel der ECH81, welches zu U12 führt abgelötet: der 5k R raucht nicht mehr und erstmals stellt sich wieder Empfang ein.
Ergo liegt der Fehler tatsächlich am Schaltkontakt U12.
Immerhin etwas weiter gekommen.
