Schaltbild Philips Saturn 51

1500 p ??

Hallo Ivica,
den scharfen Ecken oben links an der zweiten und letzten Ziffer nach würde ich auch zu "1500P" tendieren

1500P lese ich auch.

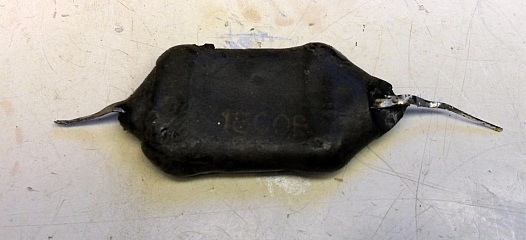

Aber was für ein Kondensator ist das? Es handelt sich anscheinend um einen flachen Block, der an den Enden von Kappen eingefasst ist.
Wie ich finde eher ein Schichtkondensator denn ein gewickelter.
Könnte es sich nicht um Glimmer handeln?

Ein eingeteerter Wickel. Da das Teil sowieso nicht mehr Verwendung findet, heißmachen, Teer ablaufen lassen und schauen, was zum Vorschein kommt...:D
--Hans--

Hallo,

meines Wissens ist dies tatsächlich ein Glimmer Kondensator. Sie wurden bei Philips im HF-Teil in Abstimm-Kreisen verwendet. Sie sind eher selten defekt. Es ist eine in Teer eingebettete Abart der Glimmer-Kondensatoren welche uns in älteren Geräten oft begegnen.

Sie sind bei Philips auch oft als "Padding" Kondensatoren zu finden, daher sind die Werte bei Ersatz genau einzuhalten.

hat leider nicht geklappt mit den Bildern.
http://saba-forum.dl2jas.com/bildupload/Saturn%2051%20BD%20612%20A%201_fc.jpg
http://saba-forum.dl2jas.com/bildupload/Saturn%2051%20BD%20612%20A%202_fc.jpg
http://saba-forum.dl2jas.com/bildupload/Saturn%2051%20BD%20612%20A%203_fc.jpg
http://saba-forum.dl2jas.com/bildupload/Saturn%2051%20BD%20612%20A%204_fc.jpg
http://saba-forum.dl2jas.com/bildupload/Saturn%2051%20BD%20612%20A%205_fc.jpg
http://saba-forum.dl2jas.com/bildupload/Saturn%2051%20BD%20612%20A%206_fc.jpg
http://saba-forum.dl2jas.com/bildupload/Saturn%2051%20BD%20612%20A%207_fc.jpg
http://saba-forum.dl2jas.com/bildupload/Saturn%2051%20BD%20612%20A%208_fc.jpg

ist zwar auch nicht optimal, aber evtl. hilfts etwas weiter.

Gruß/Franz

Hallo,

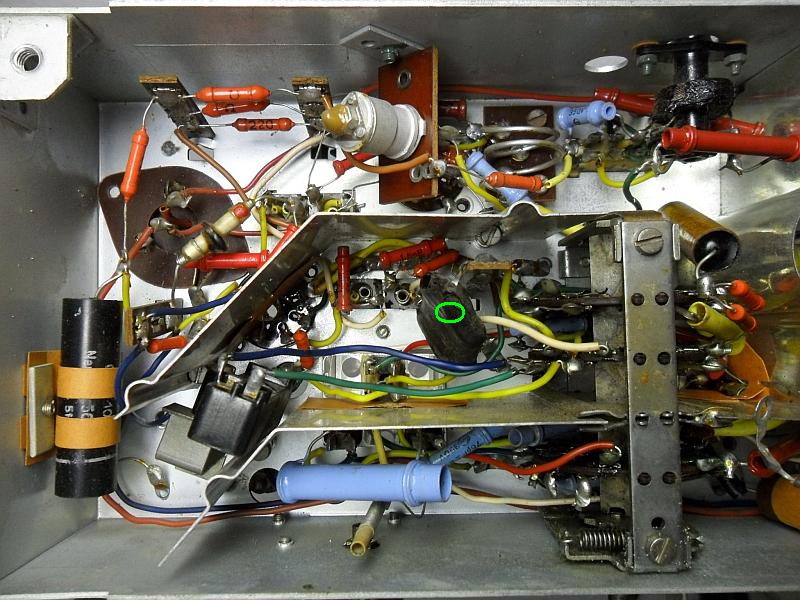

es scheint sich bei dem fraglichen Kondensator um C26 (1.8nF) zu handeln. Er sitzt oben am Wellenschalter (Ebene II) und endet in der unendlich unübersichtlichen Philips-Schaltersymbolik.

Bei dieser gewöhnungsbedürftigen Darstellungsart kommt man schon arg ins Grübeln- und das liegt nicht nur an der leichten "Phasenverschiebung" im Schaltbild.

Nach unbestätigten Fahndungsergebnissen wäre dieser C ohnehin nur bei Langwelle wirksam.

Ist ja nicht so schlimm. Ein Ersatz drängt sich eigentlich nicht auf, findet man doch so eine Qualität heute nur noch für viel Geld...
Ich würde ihn drinlassen.

Hallo die Runde.

Die Fandungen sind wie ich meine, bis jetzt nicht unrichtig, wenn es das C26 sein sollte.

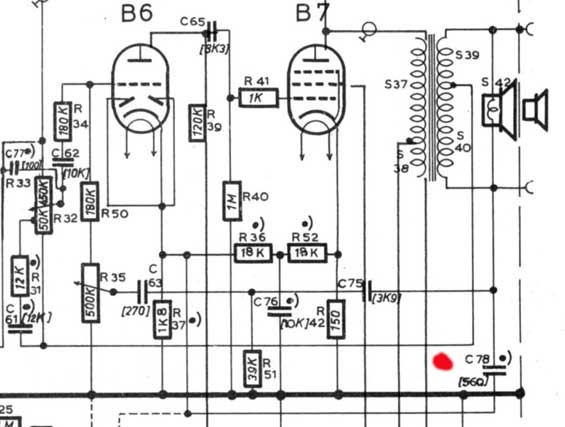

Ist das es vieleicht C 78. unter einer bestímmten Serien- Nummer, mit 1800 pF und danach 680 pF ?

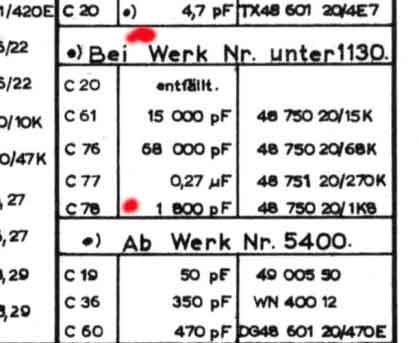

Siehe Planauszug und Stl.






hans

EDIT: die Bilder zeigen es ist der C26

Hallo Ivica,

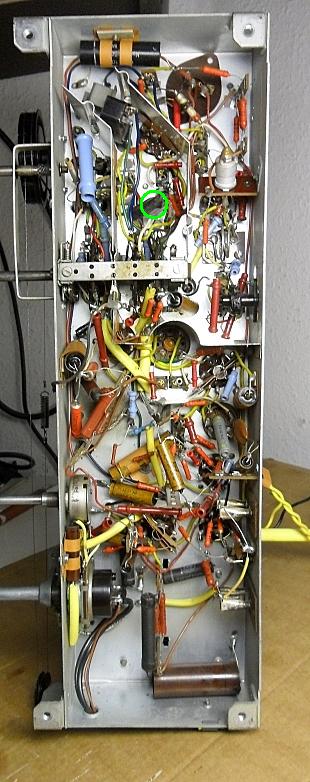

das Chassis sieht ja noch richtig frisch aus; da hast du ein schönes Gerät in Arbeit. Jedoch befinden sich darin noch viele verdächtige Teerkondensatoren, welche auf Austausch harren. Sie sind hier vorwiegend in braunen "Gewändern" verborgen.

Dringend sollten C65 und C66 in der Endstufe ersetzt werden und C27 an der Anodenwicklung des Netztrafos - diese könnten zu teuren Folgeschäden führen.

Wie immer bin ich bei diesem Gerät gespannt, welche UKW-Empfangsleistung es bringt. Das ist bei Radios aus der Anfangszeit der UKW-Technik immer ein spannendes "Event".

Es wurden in diesem Fall drei Röhren extra zusätzlich für den UKW-Empfang "geopfert". Das ist schon ein erheblicher Aufwand, wenn man bedenkt, wie sparsam man in dieser Zeit mit Röhren umging. Nach der Eingangsschaltung zu urteilen kann die Leistung eigentlich nur mäßig sein - aber lassen wir uns mal überraschen...
