Wildbad 8, Widerstand 125 KOhm, 2 Watt

Hallo Armin,

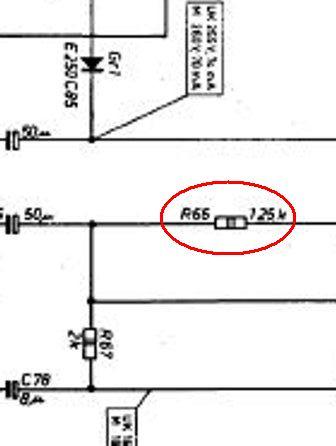

im Schaltbild steht tatsächlich 125K beim R 66.
Das kann aber nicht stimmen. Über dem R66 fallen ca. 45 Volt ab, bei 125 KOhm flösse ein Strom von 0,00036A mithin würde in ihm eine Leistung von ca 0,0216 Watt umgesetzt. Da braucht es ja keinen 2 Watt Typ.

Ich tippe mal auf Druckfehler.

Wahrscheinlich muss er 1,25 KOhm haben (da könntest Du 1,2K nehmen). Vielleicht hat jemand hier ein korrektes Schaltbild.

2 Watt ist ja zum Beispiel bei 1,25K richtig, dann wird er mit 1,62 Watt belastet.

Wenn Du einen 1,2 K mit 2 Watt hast, bau ihn ruhig ein und miss die Gleichspannung vor und hinter ihm.

http://www.conrad.de/ce/de/product/402141/

Ist das ein Service?

Heute ist zwar der 1. Aprill.
Man sieht doch, dass am Widerstand 1 25Kohm und nicht 125Kohm steht.

Die Luecke 1 25 beweist doch es ist kein Schreib-oder Druckfehler.

Dér Punkt zwischen 1 und 25 ist bei einer Kopie verlorengegangen.

In den Post von euch, ist doch auch keine Lücke zwischen 1 und 25

EDIT: beim R12 ist auch keine Luecke,

hans der das so sieht!

Hallo Hans,

so wird es sein.



Allerdíngs haben wir früher bei der (grauen) Post Beschriftungen an Schaltbildern immer in "Schräger Normschrift" mit der Schablone machen müssen. Feste Abstände gibt es da nicht, wenn man in Eile war, ist auch schnell mal ein Abstand etwas kleiner oder größer ausgefallen.

Will sagen, der Schluss, wenn in einer technischen Zeichnung ein Abstand etwas grüßer ist, fehlt dort ein Zeichen, muss nicht immer gelten.
Hier ergibt sich natürlich im Zusammenhang mit der Logik der Schaltung, dass Widerstandswerte in dieser Siebkette mit den üblichen Spannungen und Strömen im 3-stelligen Kiloohmbereich nicht plausibel sind.
