Telefunken TC750 High Com Tapedeck

Hallo Jogi und Michael,

neben dem thermischen Verhalten würde mich im Rahmen des Stabilitätsaspekts die Reaktion der Regler auf Transienten interessieren, mit denen auf der 12V und 15V Schiene, an der die 5 Hubmagnete hängen, beim Schalten der Spulen zu rechnen sein dürfte. Die Frage wäre, wie schnell und stabil findet die integrierte Regelung zum Gleichgewicht zurück. Reglertyp und Beschaltung sind dann ggf. von Bedeutung.
Da muss man sich die Impulse zu gegebener Zeit wohl genau ansehen.

Hallo allerseits,

Zeit, am Laufwerk des Telefunken TC750 weiterzuarbeiten!

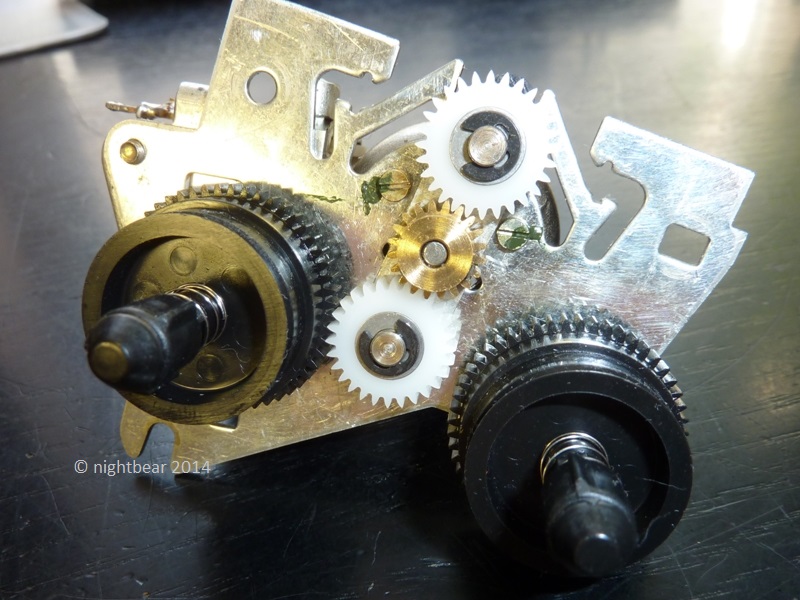

Nach der Reparatur der vier Hubmagnete wurde auch die Wickeltellerantriebseinheit mit neuen Zahnrädern bestückt. Auch hier war wieder eine präzise Anpassung der Höhenlage mit 0,1mm Passscheiben nötig. Die Räder müssen frei laufen, aber nicht infolge von Spiel auf ihren Achsen Auf- und Absteigen.



Da die Kugellagerkugeln inzwischen eingetroffen sind, geht es nun an die Montage des zerlegten Laufwerks.

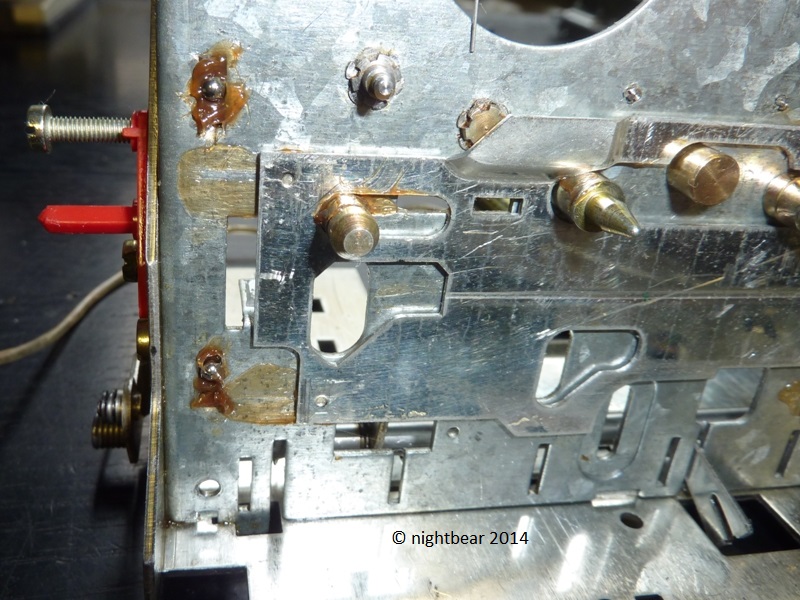

Zuerst wurde die Seitenschieberplatte an ihren Auflagepunkten gefettet und eingesetzt. Um die Kopfträgerplatte darüber montieren zu können, müssen die Führungsnuten der Kugeln (4 Stück) gefettet werden, dann kann man die Kugeln einsetzen, ohne dass sie herausfallen.

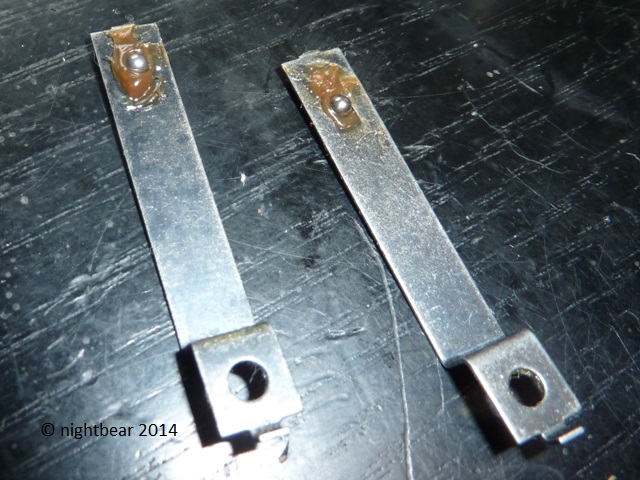

Dann werden die beiden Feder-Halter präpariert, die von vorne Druck auf die Kopfträgerplatte ausüben.



Sodann erfolgt der Einbau der Kopfträgerplatte, der Bremse für den Abwickelteller und einiger weiterer mechanischer Bauteile. Schließlich präsentiert sich die Vorderseite des Laufwerks in fast fertigem Zustand, bis auf den Cassettenschacht, Beleuchtung etc. (Der Ersatz der GA-Rolle steht noch aus.)



Von der Rückseite konnten dann jede Menge Federn, Wellen und Hebel sowie die Bandtellereinheit mit Bremsmagnet und der Tonkopfträgerplattenmagnet eingebaut werden. Dann zog der Motor für den Tonwellendirektantrieb wieder ein.



Der Umlenkhebel und der Anker des Seitenschiebermagneten sind zu erkennen, das Joch mit Spule kommt später.

F a l l s es von Interesse ist, womit geschmiert wurde, hier die Details:

- Achsen und drehende Teile habe ich mit dem im STC1 Thread gezeigten Grundig Öl versorgt. Es ist mittelmäßig viskos und läuft nicht gleich weg.

- Flache Bleche, die aneinander anliegen, aneinander reibende Kunststoffteile und die Führungsbleche des Cassettenschachts sind mit "Molykote G Rapid Plus" Paste behandelt, ein hochwertiger Molybdänsulfid Schmierstoff.

- Die Kugellager, Nuten und Schieber bekamen eine Schmierung mit Shell Fett "Gadus S2 V220 2". Dieses Fett ist der verbesserte Nach-Nachfolger des von Telefunken angegebenen Shell Fettes.

Wenn man die Schmierung sorgfältig erledigt, keine Reibungsfläche vergisst, kein Bauteil verzogen ist und vor allem keine(!) Kugel herausfällt oder verrutscht, läuft die ganze Mechanik unbeschreiblich leichtgängig.

Eine gute Reinigung mit anschließender sorgfältiger Schmierung ist bei diesen alten Laufwerken mindestens so wichtig, wie der Ersatz der Verschleißteile.

Beim vorliegenden Laufwerk waren die ursprünglichen Schmierstoffe fest geworden, die Kugeln saßen trocken fest und hatten schon Rillen in die Bleche gegraben. Der Schlitten fällt dann immer langsamer, schließlich gar nicht mehr ab. In Kombination mit den defekten Hubmagneten geht dann nichts mehr, jede weitere Bewegung schadet nur noch.

Der einfache und geschickte Aufbau des Laufwerks gefällt mir sehr gut. Alles ist aus Metall mit Standardteilen in Standardmaßen. Man kann alles nachfertigen, falls es erforderlich ist. Wenn man da so manche Laufwerke aus Asien sieht mit Unmengen von Kunststoffteilen, die ins Blech eingespritzt sind...(Philips ist auch so ein Kandidat).

Hallo Michael,

tiefe Rillen waren es zum Glück noch nicht, eher Riefen. Ich habe sie mit einer scharfen Schraubendreherklinge entgratet und dann die Fläche in Längsrichtung mit dem Glasradierer geglättet. Die Kugeln rollen wieder sauber und werden sich mit der Zeit, da sie härter als das Blech sind, ihre Bahn glattwalzen.

Das Laufwerk habe ich fast vollständig montiert, all die unzähligen Kleinteile fanden ihren Platz - bis auf - zwei Sprengringe. Ich rätsle seitdem, WO ich die ausgebaut habe!
Die Explosionszeichnungen in der Serviceanleitung sind leider an vielen Stellen nicht zutreffend oder unvollständig.

Hallo Michael,

diese beiden Sprengringe sind eine harte Nuss. Wenn zwei übereinander gesessen hätten, hätte ich mir das sicher gemerkt. Ich habe das ganze Laufwerk heute X-Mal von allen Seiten untersucht, auf fehlende Ringe, auf freie Nuten in Wellen - nichts zu finden!
Die Ringe haben einen kleinen Durchmesser (für 3-4mm Wellen), davon gibt es gar nicht viele im Laufwerk.
Dann noch zwei Stück gleicher Größe, da dachte ich an die Wickelteller oder die Aufhängung des Cassettenschachts, aber nichts zu finden

Das ist immer eine Gefahr - man zerlegt so eine Baugruppe, muss Teile bestellen und während man einige Tage darauf wartet, sickern die Erinnerungen aus dem aktiven Gedächtnis ins Unterbewusste.

So lange das nicht geklärt ist, kann das Laufwerk nicht wieder ins Gerät eingebaut werden.

Die Tips sind alle richtig!
Getrennte Behälter nehme ich grundsätzlich. Ich verwende dazu die leeren Kappen von Sprühdosen (Kältespray, Druckluft).
Hier habe ich z.B. sortiert nach Gehäuse, Cassettenschacht, Frontplatte, Platinen, Netztrafo...

Beim Laufwerk habe ich die Kleinteile gruppiert und mit Tesafilm auf DIN-A4 Blättern fixiert, so dass man sie gut sieht und sie sich nicht ablösen können. Einige Kleinteilgruppen, die mir wichtig erschienen, habe ich auf den Blättern sogar beschriftet, z.B. "Capstan". Andere Kleinteile, die man eigentlich nicht falsch zuordnen kann, wurden nicht beschriftet.

Ich mache sehr viele Fotos bei der Arbeit (das ein oder andere schafft es auch hier in die Threads) aber alle Details bei so einem Laufwerk - da braucht man einen zweiten Mann, der knipst
Die gezoomte Auswertung aller Bilder, auch meines zweiten TC750, gab hier keinerlei Hinweis auf den Platz der beiden Ringe.

Das beste wäre wohl eine hochauflösende "Livecam" über dem Arbeitstisch, wie man sie verwendet, um Videos von Reparaturen für YouTube aufzunehmen.

Früher habe ich unzählige Videorecorderlaufwerke und Camcorderlaufwerke komplett zerlegt, alles 4 Wochen stehen lassen und dann wie ein Schlafwandler perfekt wieder zusammengebaut.
Aber dieses Telefunkenlaufwerk hat mich ausgetrickst!
Und ich hatte im Hinterkopf, dass alles in den Explosionsschaubildern in der Serviceanleitung eingezeichnet ist, die aber stellenweise abweicht und nicht 100% vollständig ist.

Heute wird weiter geforscht...ich bin ja mal gespannt...

Was soll ich sagen, ich finde nichts.

Heute habe ich noch die GA-Rolle erneuert, den Mechanismus zur Verriegelung des Cassettenschachtes zerlegt, gereinigt und geschmiert (er war durch verharzte Schmiermittelreste schwergängig und arbeitete unzuverlässig), Geschiebe und Lager geschmiert und dabei so viele Bauteile ausgebaut und untersucht, dass ich wirklich überall bis in den letzten Winkel schauen konnte. Kein Anhaltspunkt für den Sitz der beiden Sprengringe war zu ermitteln.

Nun weiß ich, dass ich beim Zerlegen Sprengringe, die unten im Laufwerk lagen, mit der Pinzette geborgen habe und dachte sie seien beim Demontieren abgerutscht und heruntergefallen. Es wäre aber auch möglich, dass bei früheren Reparaturen (und da gab es einige) Sprengringe weggesprungen oder ins Laufwerk gefallen sind und der Techniker hat einfach neue genommen. Bei mir gibt es so etwas zwar nicht, ich suche , bis alles gefunden ist, aber wer es eilig hat...
Theoretisch könnte so etwas auch schon im Werk bei der Montage des Laufwerks passiert sein.
Das bleibt eigentlich die einzig plausible Erklärung, es sei denn mir fällt im Schlaf noch eine andere ein

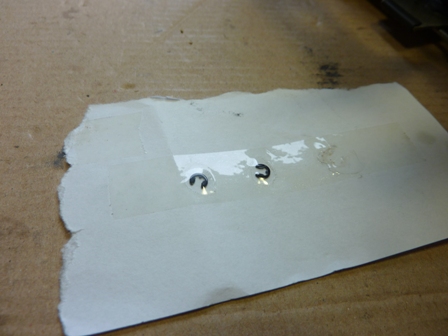

Hier sind jedenfalls die beiden Sprengringe

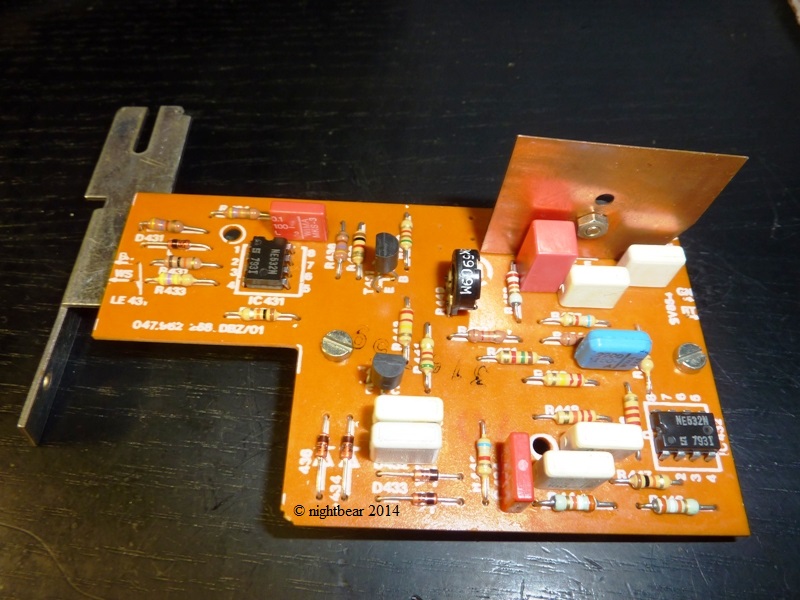

Die Platine mit der Regelung des Tonwellenmotors (mit Hallgenerator) ist ebenfalls fertig

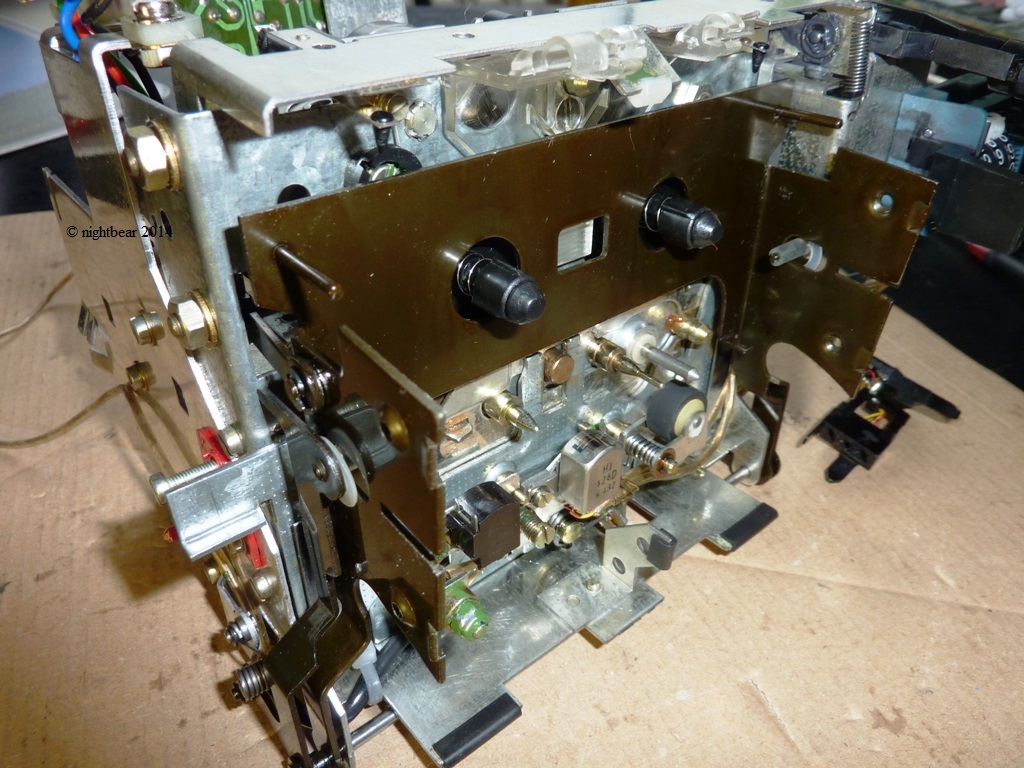

und das Laufwerk ist vorne fertig montiert

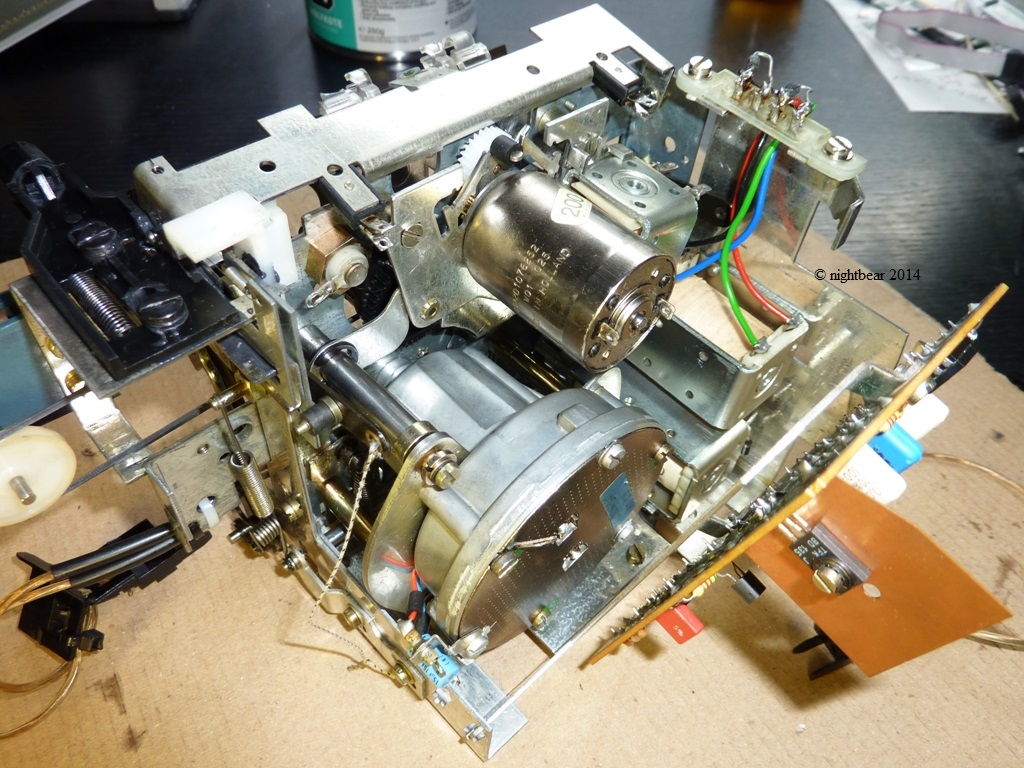

und hinten, bis auf die elektrischen Verbindungen auch fertiggestellt

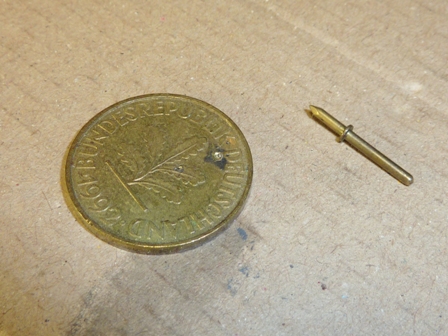

In dem TC750 lag im Bereich der Hauptplatine ein fabrikneuer Lötnagel. Das hätte schnell Ärger geben können oder hat es vielleicht auch.



Die 10 Pfennig Münze habe ich vor vielen Jahren aus einem Fernseher gefischt, der einen veritablen Netzteilschaden durch die Kurzschlüsse erlitten hatte. Man sieht noch die Stellen wo es gebrutzelt hat.

Hallo Michael,

zur Begleichung der Reparaturrechnung reichte das im Gerät deponierte Geld natürlich nicht

Die Metallteile sind mittlerweile wirklich sehr sauber und glänzen mehr, als ursprünglich. Wenn man lange an so einem Laufwerk arbeitet, hat man irgendwann graue Finger von der Mischung aus Schmierfett und Molykotepaste. Die reibt man bei der Arbeit gründlich in die Oberfläche ein. Das kann so nicht bleiben, also reibt man danach alles mit einem Tuch wieder ab. Dabei ergibt sich anscheinend ein Effekt wie bei der Anwendung von Polierpaste. Ob die Oberflächen langfristig so bleiben, muss aber bezweifelt werden.

Mein TC750 habe ich 1979 direkt nach dem Kauf aufgeschraubt und alles war spiegelblank - eine Augenweide. Ich war allerdings damals über den ausufernden Kabelbaum überrascht und enttäuscht. Aber unter dem Gesichtspunkt der Sicherheit gegen Störeinstrahlung und Übersprechen ist ein Kabelbaum aus geschirmten Leitungen besser, als alle Leitungen als Leitzerbahnen auf Platinen mehrfach durch das ganze Gerät laufen zu lassen.
