Freudenstadt 7; CD Player?

Chris · 18. Dezember 2007, 14:30

Hallo Zusammen,
wisst ihr wie ich an meinem Freudenstadt 7 einem CD-Player anschliessen kann, oder im allgemeinen ein Chinch Kabel? Ich hatte mal gehört das man dafür so nen Adapter braucht...
Ich hab mal ein Bild von dem Anschluss an der Rückseite gemacht.

Schönen Gruß,
Christopher

schabu · 18. Dezember 2007, 14:51

Hallo Chris,

das ist ganz einfach: Du nimmst Dein Anschlußkabel für den CD-Player und schneidest die Cinch stecker an der einen Seite - die zum Radio führt ab und montierst dort normale Bananenstecker. Die Ummantelung ist Masse und muß an den einen Bananenstecker, die beiden anderen kommen zusammen an den anderen Bananenstacker. Wenn Du es besonders gut machen willst, lötest Du an jeden + Anschluß (normalerweise rot und weiß) je einen Widerstand von 4,7 K verbindest sie am anderen Ende und machst dort den zweiten Babanenstecker dran. Das sollte tadellos funktionieren.
Aber beim Einstecken bitte nicht Masse und Signal verwechseln! Masse kommt am Radio in die rechte Buchse mit dem Massesymbol!

Gruß
Heino

Chris · 18. Dezember 2007, 15:17

Unglaublich, ich hab grade noch ein kaputtes Chinch Kabel und ein paar Bananenstecker gefunden :).

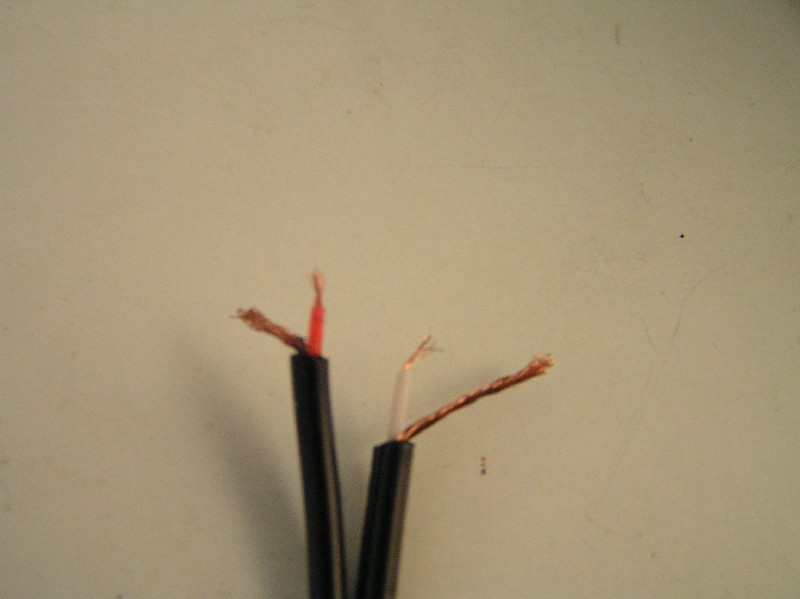

Ich hab mal ein Bild von den Drähten gemacht die aus dem Kabel heraukommen. Also was muss jetzt wo dran?
Noch ne Frage:
Wofür ist der Widerstand?

Gruß,
Christopher

schabu · 18. Dezember 2007, 16:59

Na, denn - paßt doch prima! Rot und weiß zusammen - oder mit jeweils dem erwähnten Widerstand - und dann Bananenstecker dran. Die beiden Kupferummantelungen auch zusammen - anderen Bananenstecker dran. Fertig.
Die Widerstände sind zur Reduzierung des Klirrfaktors wenn man die Stereokanäle zu Mono zusammenlegt. Muß nicht - aber ist gut!

Gruß
Heino

Chris · 18. Dezember 2007, 17:02

Ich werds gleich mal ausprobieren!
Und dann die Ummantelung nach rechts und die beiden Innenteil nach links, oder?

Gruß,
Christopher

schabu · 18. Dezember 2007, 17:17

Genau - die Ummantelung an die Buchse mit dem Massezeichen also rechts!

Chris · 18. Dezember 2007, 19:05

Ich habs grad mal ausprobiert:
Funktioniert wunderbar...

Vielen Dank, Heino!

Aber wie muss man die Kondensatoren anschliessen? Kannst du mir das noch mal erklären?

Beste Grüsse,
Christopher

Maxalt · 18. Dezember 2007, 19:28

So:

Jeweils 4,7kOhm Widerstände!

Viel Erfolg!

Chris · 18. Dezember 2007, 19:33

Okay, danke.
Ich werd mir dann demnächst mal Kondensatoren besorgen und das Ganze zusammenbasteln.

Gruß,
Christopher

Maxalt · 18. Dezember 2007, 19:40

Chris postete
Okay, danke.
Ich werd mir dann demnächst mal Kondensatoren besorgen und das Ganze zusammenbasteln.

Gruß,
Christopher

Besser wären aber 4,7kOhm Widerstände

Chris · 18. Dezember 2007, 19:45

Ups, das meinte ich auch :).

Maxalt · 18. Dezember 2007, 19:47

Wollte da nur sichergehen

Nachher suchste 4,7kOhm Kondensatoren und wunderst dich, dass du nichts findest

Chris · 18. Dezember 2007, 19:49

Nene, ich hätte von nach Widerständen gesucht, aber ich war grade in Gedanken bei schreiben :).

sabasammler · 19. Dezember 2007, 14:19

@Chris:

Welche/n Stecker hast Du an dem Ende, das an den CD Player kommt?
Wo hast Du den am CD Spieler eingesteckt?
Ich würde das auch mal gerne probieren...

Maxalt · 19. Dezember 2007, 14:31

Ich denke mal, dass ich auch fürh ihn antworten kann, da es bei normalen Cd-Spielern ja immer der gleiche Anschluss ist:
Höchstwahrscheinlich sind das hinten am CD-Spieler Cinch-Buchsen für den Ausgang.
Also Cinch-Stecker.
Oder, wenn es ein portabler CD-Spieler ist, dann eben ne 3,5 Klinke.

Chris · 19. Dezember 2007, 14:45

Jo, da hab ich Cinch Stecker.
Ich werd mir demnächst auch noch einen Adapter mit 3,5mm Klinke bauen, für Mp3 Player.

Gruß,
Christopher

Maxalt · 19. Dezember 2007, 14:46

Kannste dir auch für einen Euro überall kaufen

Chris · 19. Dezember 2007, 19:15

So, nachdem das jetzt tadellos funktioniert, hab ich beschlossen das Ganze nochmal in "Hochwertig" zu Bauen.
Ich hab mir so gedacht, dass ich mir zwei einzelne Cinch Stecker kaufe und da dann Kabel dranmache.

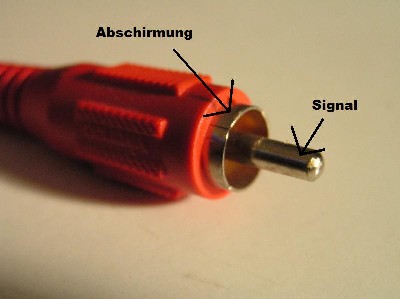

Ist das so (siehe Bild) richtig? Weil wenn ich selber baue muss ich das ja wissen...

Dann noch was:
Muss die Abschirmung um das Kabel mit dem Signal sein? Oder kann man auch einfach ein zweiadriges Kabel nehmen? Weil das würde das ganze vieeeel einfacher machen....

Gruß,
Christopher

Maxalt · 19. Dezember 2007, 19:22

Das Bild ist richtig!

Also, ich habe gehört, dass die Masse bei guten Kabeln als Abschirmung um die Signalleitung geflochten ist. Bei billigen Kabeln findet man oft nur nen kleinen Draht, der parallel läuft.

Warum willste dir da extra nen Kabel basteln und nimmst nicht einfach ein Cinch-Kabel und schneidest es in der Mitte durch?

Edit: Frage verändert

dl2jas · 19. Dezember 2007, 19:30

Das ist schon Absicht mit der Abschirmung.

Wäre die nicht nötig, würden alle Hersteller die einfachere und billigere Variante nehmen.
Ich würde nicht einzelne Stecker kaufen, sondern ein fertiges Verbindungskabel Cinch. Da einfach die anderen beiden Stecker abkneifen und Widerstände + Bananenstecker befestigen.

Andreas, DL2JAS
