SABA Reporter WK

sabasammler · 1. Juni 2009, 17:19

Ja, ich schaue gleich nochmal.

Gerade hab ich das Ding nochmal gemessen.

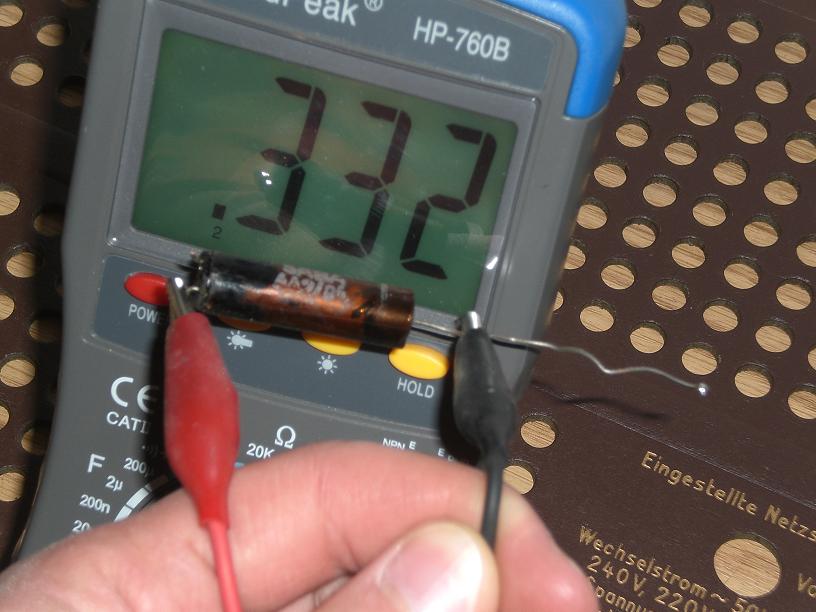

Die beiden kurzen Drähte jeweils gegen den längeren Draht (es sind jeweils etwa 330pF)

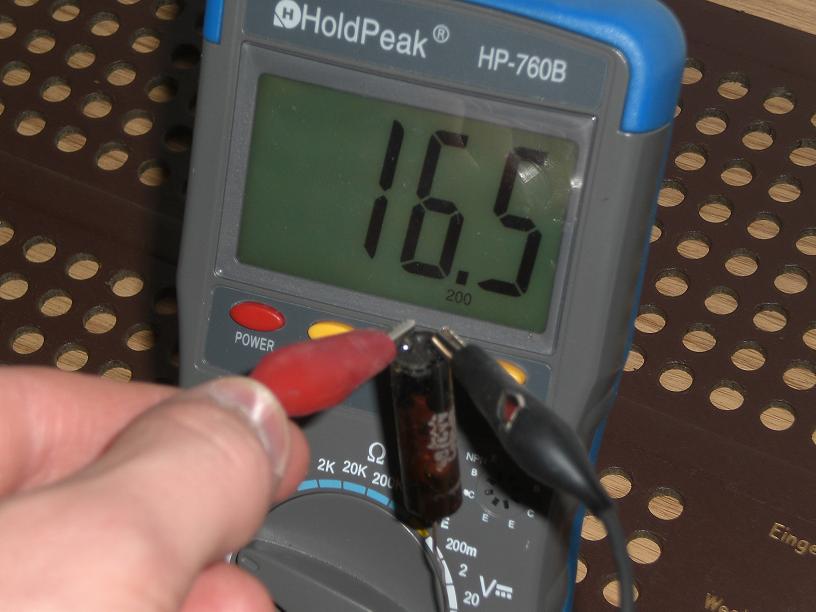

Zwischen den beiden kurzen Drähten messe ich 16,5nF.
Wahrscheinlich ist das der Kondensator.
Ursprünglich sollte er vielleicht 10nF haben.
Das könnte doch hinkommen?!

Trotzdem werde ich wohl im Schaltplan suchen müssen, auch wenn ich mich da nicht ganz leicht zurechtfinde.
Ein markanter Punkt könnte der 6MOhm Widerstand (rot) im Filter sein, denn dort war eines der kurzen Beinchen angeschlossen.

Notfalls müsste ich das alte Teil erstmal wieder einbauen...

nightbear · 1. Juni 2009, 17:38

Setz doch einen Scan / Photo vom Schaltbild (temporär) hier rein, dann haben wir das ganz fix.

schabu · 1. Juni 2009, 18:40

Ja, dann ist es der 10nF Kondensator aus der NF-Frequenzgangskorrektur vor der EFM 11. Da sollte tatsächlich der dritte Anschluß eine Abschirmung sein. Das würde auch seine Anwesenheit im Abschirmbecher des Filters erklären!

sabasammler · 1. Juni 2009, 18:43

-erledigt-

sabasammler · 1. Juni 2009, 18:50

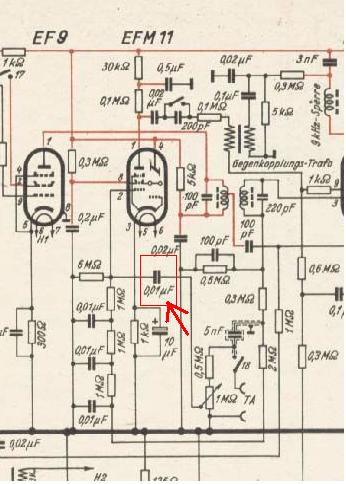

Heino, meinst du den, den ich auf diesem Bild jetzt gekennzeichnet habe?
Sieht aber nicht wirklich aus wie ein abgeschirmter, oder? :?:

schabu · 1. Juni 2009, 19:17

Schräg links unterhalb könnte es auch sein. Die Abschirmungen sind in diesem Schaltplan nicht eingezeichnet - sie wäre aber andieser Stelle sinnvoll!

nightbear · 1. Juni 2009, 19:22

An dem 5 Meg Widerstand hängen halt 4 Kondensatoren mit 10nF.
Da muss nochmal im Gerät nachgesehen werden.
Einen anderen Widerstand mit 5 / 6 Meg gibt´s anscheinend nicht...
Wenn der 200nF jedoch nicht zusammen mit den 10nF am selben Anschluss der 5 Meg Widerstandes liegt, ist´s wohl der eingezeichnete 10nF

sabasammler · 1. Juni 2009, 20:19

Ich bin mir jetzt ziemlich sicher, dass es der 5nF mit der im Schaltplan eingezeichneten Abschirmung ist.

Die nachfolgenden Widerstände und Kondensatoren stimmen, soweit ich das sehe.

Der rote Widerstand im Filter hat keine 6MOhm - das war ein Fehler von mir, den ich gerade bemerkt habe.
Er hat 500kOhm, und ist im Schaltplan mit 0,5M gekennzeichnet.

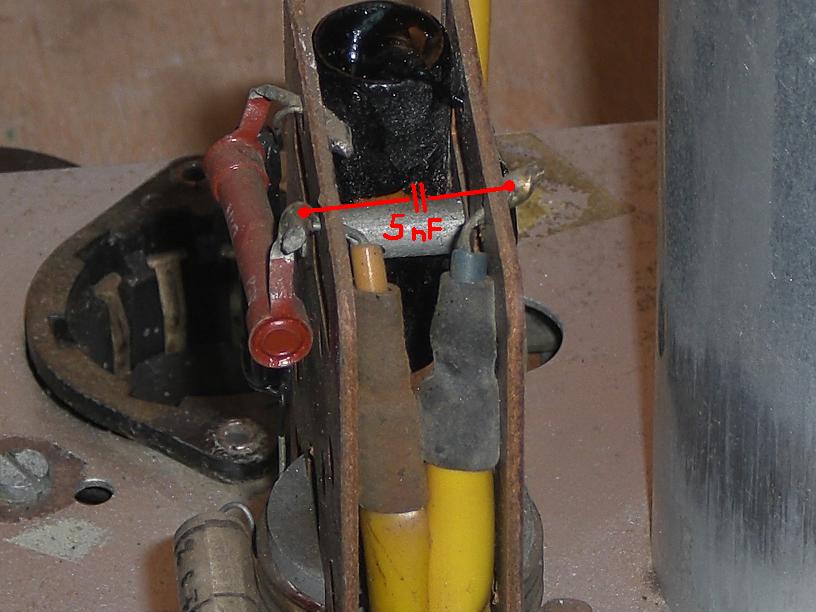

Den neuen 5nF Kondensator werde ich jetzt wie auf dem folgenden Bild einlöten.
Evtl. bekommt er eine Abschirmung, die ich an Masse lege.
Dort war der längere, einzelne Draht auch angelötet.

nightbear · 1. Juni 2009, 20:24

Meine Rede! Und der lange einzelne Draht ging wahrscheinlich nach unten Richtung Masse.
Die abgesch. Leitungen und der abgeschirmte Kondensator sind an dieser Stelle auch üblich. Bau ruhig einen ungeschirmten möglichst kleinen Kondensator "kurz" ein und es sollte gut sein.
Für diese Lösung des Rätsels spricht auch, dass im Schaltbild nicht nur der Kondensator als abgeschirmt eingezeichnet ist. sondern auch die Zuleitungen an BEIDEN Anschlüssen des Kondensators geschirmt ausgeführt sind. Genau das ist durch die 2 gelben Leitungen gegeben.

sabasammler · 1. Juni 2009, 20:44

Ja, der lange Draht ging nach unten an Masse.
Ich baue jetzt einen kleinen, gelben 4700pF/630V rein und gut ist.

Vielen Dank an alle, die mitgeholfen haben!
