Schwarzwald 100 -> meine erste Saba-Truhe

Gut - nach dem Plan, den wir haben sind es 7 Dioden.

WELCHE fehlt bei Deinem Gerät???????

Im übrigen ist die Frage für alle aktuell bei Deinem Gerät auftretenden Fehler vollkommen irrelevant.

1. Vertikalabl. reparieren
2. Tonfehler reparieren
3. Schauen, obs dann noch wo klemmt.

Abweichungen von dieser Reihenfolge sind s i n n l o s !

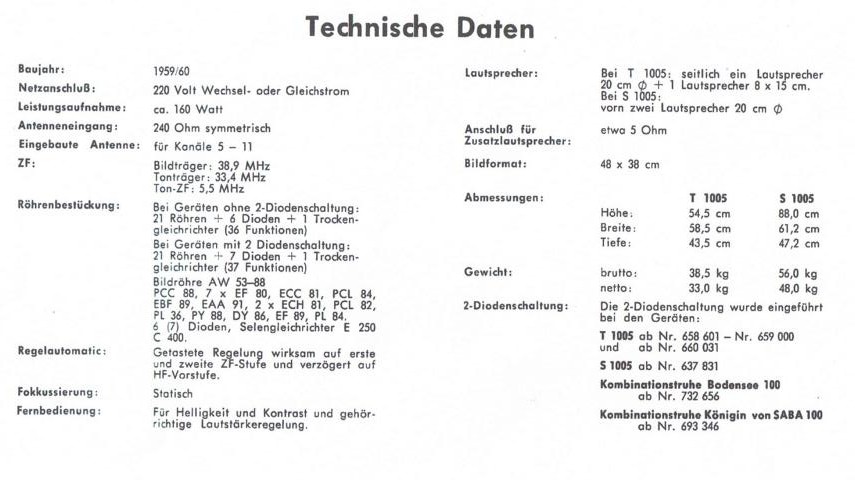

Dann ist dies wohl die Variante mit 6 Dioden ohne die 2-Diodenschaltung. Was auch immer das heisst. Es gibt von dem Gerät 2 Varianten. da Du nur ein Gerät hast, kannst Du auch nur eine der beiden Varianten haben. Welche das ist, hast Du ja schon herausgefunden!

Mach die mit den Dioden nicht verrückt, da wurde vermutlich in der laufenden Serie etwas geändert.
Arbeite die Sachen aus Post 256 ab dann sehen wir weiter.
Erstmal muss die Kiste laufen, dann kann man sich um solche Spitzfindigkeiten kümmern...

Achim, wir haben Wochenende, genieß Deinen Mokka jetzt und lass Dich nicht echauffieren!

Ralf,

wenn Du z.B. nach dem Kathodenelko der PCL 82 schauen willst, musst Du nur sehen, welcher Kondensator am Pin 2 der Röhre hängt - da braucht man keinen genauen Plan.

Aber vlllt. taucht der Richtige noch auf

Hab gerade Kaffee getrunken Heino - gut geraten!

Ich glaube, wir müssen uns mal für die Einrichtung eines Lehrstuhls für Röhrenradio- und Fernseherpädagogik einsetzen. Frankfurt wäre da doch geeignet mit seiner philosphischen uns soziologischen Tradition! Ich glaube wir alleine schaffen das nicht mehr lange!

buschmann postete
Danke, Heino:) (ironisch gemeint natürlich :D)

Liebe Grüße

Ralf

Ralf - wir alten Knacker sind da nicht mehr so belastbar wie einst im Mai. Du mußt uns- glaube ich -manchmal etwas schonender behandeln!:ill:

Hallo Heino,

....... manchmal ist mir das Lesen dieser Fragen schon zuviel, und dann auch noch beantworten, nein , nein !!!!!!

Helmut,
so ist das wohl. Für den Blutdruck ist das hier nicht immer eine Wohltat!

sabaheseen postete
Hallo Heino,

....... manchmal ist mir das Lesen dieser Fragen schon zuviel, und dann auch noch beantworten, nein , nein !!!!!!

..... ja und meiner ist nicht gerade niedrig !

Siehst Du - da habe ich ja ins Schwarze getroffen. Ich muß auch täglich eine Pille im Wert von über 2€ schlucken. Hilft aber!

Hallo Ralf,

ich habe nicht alle Beiträge wirklich genau gelesen. Aber wenn die Bildablenkung nicht arbeitet ist oft der 2,2 Meg Widerstand zum Sperrschwinger-Trafo, über welchen der Anode der Sperrschwinger-Röhre ihre Spannung zugeführt wird, defekt. Du solltest daher einmal die Spannung an der Sperrschwinger-Anode (Triode PCL82) messen. Dort sollten laut Schaltbild etwa 170 Volt anliegen.

Dann solltest du auch nachmessen ob an der Vertikal-Endröhre PCL82 die Anoden- und Schirmgitterspannung - beide ca. 200V - vorhanden sind. Die Schaltung der V-Endstufe dürfte modellspezifisch nicht arg von deinem Plan abweichen, du kannst ihn schon zur Fehlersuche gebrauchen.

Grüsse, Peter.

Hallo Peter,

hatte ich Ralf in Post 228 auch schon ans Herz gelegt. Leider schweift die Diskussion munter von Thema zu Thema, die vorgeschlagenen Messungen sind wohl bis heute nicht wirklich erfolgt...
