Schwarzwald 100 -> meine erste Saba-Truhe

Ach Ralf,
was meinst Du, warum ich geschrieben habe, Du mögest die Anodenspannunger der beiden Systeme der PCL82 messen? Doch nicht, weil ich Dir sinnlos Arbeit machen will, sondern weil z.B. ein ausgefallener Anodenvorwiderstand zum Fehlen einer Anodenspannung führt.
Nur, bevor man sagen kann Rx oder Ry muss man ein wenig messen!

Ist doch logisch!?

Ja, kannst Du so machen. Stell es auf 300V DC und schau einmal an Pin 6 und einmal an Pin 9 der PCL82.

Besitzt Ralf ein analoges Multimeter?

Andreas, DL2JAS

Für alle Interessierten:

Der Unterschied zwischen der Schaltung des T1005 und S1005 mit "2-Dioden-Schaltung" besteht darin, dass im T1005 die Ton-ZF hinter dem Videogleichrichter abgegriffen wird, während beim S1005 eine eigene Tondiode (GR202) verwendet wird.

Die prinzipielle Funktion dieser Variante hatte ich hier mal anhand des Schaltbildes vom T116 gezeigt (ab Post 195):

http://saba.magnetofon.de/showtopic.php?threadid=2910&pagenum=8

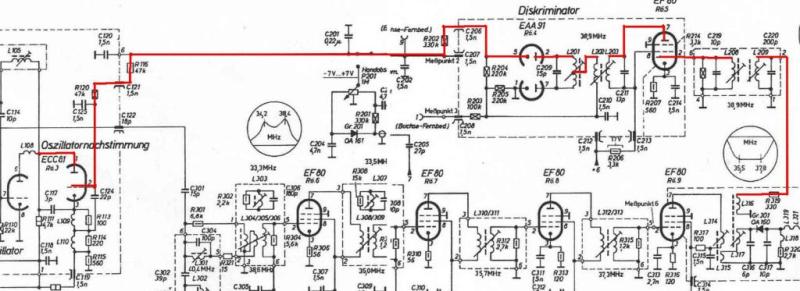

Man sieht bei diesen Geräten sehr schön die Automatische Feinabstimmung (AFC), der man immerhin 4 Röhrenfunktionen spendiert hat:



Das ZF-Signal wird über Rö5 verstärkt, mit Rö4 demoduliert und die resultierend Regelspannung steuert die als Reaktanzröhre arbeitende Hälfte der Oszillatorröhre ECC81 Rö3.
Im T116 saß an dieser Stelle schon eine Varicap Diode!

Mit dem Poti P201 war alternativ eine manuelle Feinabstimmung vorgesehen.

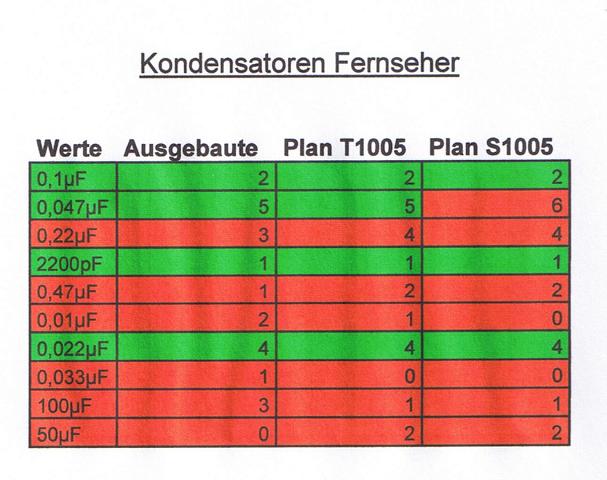

Zu Ralf: Bei den Elkos sind offensichtlich 2 50µF wie sie in den Schaltbildern stehen, durch 100er ersetzt worden - entweder schon durch Saba oder später im Service.
Ein Problem ist das nicht, bedenkt man, dass Elkos seinerzeit Toleranzen in der Größenordnung von +100% -50% aufwiesen.

In der Vertikalablenk- und Tonendstufenschaltung weisen beide Modelle keine signifikanten Unterschiede auf, so dass die Fehlersuche "ganz normal" weitergehen kann.

Wenn du die Fotos bekommst wird es mit Sicherheit klappen.

Andy

Menschenskinder, Ralf!
Kannst Du Deine Postings auch in verständlichem Deutsch verfassen? Das war doch schon besser geworden und jetzt ein Rückfall in die Anfangszeiten.
Was ich glaube,verstanden zu haben: Es stinkt neuerdings und das Gerät spielt nur noch auf einem Kanal. Eine Lötleiste sieht angeschmort aus.
Mit den Informationen kann man beim besten Willen keine Diagnose versuchen. Du mußt vorher schon mal ein bißchen Spannungen messen.
Da muß noch etwas Fleisch an die Knochen!

Na, Ralf - bist Du nach diesem verschärften Anschiß sprachlos geworden?

Nein Heino, Ralf hört in diesem Moment der grosse Zapfenstreich !


Andy

Nanu - wie ist der denn gestrickt? Oder willst Du mich jetzt verscheißern?

Was für'n Zapfenstreich?


Beste Grüsse,
Christopher

Nein, Das war ein Scherz !


Andy

Das muss einem doch gesagt werden, daß ein Scherz gemacht wird! Wir sind hier immer todernst;)

Chris postete
Was für'n Zapfenstreich?

Hast Du nicht gelesen? Der Große Z. Tatütataund schneddereteng


Beste Grüsse,
Christopher

Neu oder nicht, er scheint kaputt zu sein. Hast Du mal gemessen, was da los ist. Einfach nur so spekulieren bringt uns nicht weiter!
