Saba Sabine

schabu · 28. Februar 2010, 13:17

Julian, hast Du denn überhaupt schon die Kondensatoren getauscht? Bevor das nicht geschehen ist, brauchst Du gar nicht weiterzusuchen, da stocherst Du nur mit der Stange im Nebel!
Also ran an die Konsensatoren!

Julian90 · 28. Februar 2010, 13:35

Die Kondensatoren sind schon lange getauscht. Sonst hätte ich gar nicht angefangen zu messen. Bilder kommen gleich. Ich muss erst die Kamera suchen.

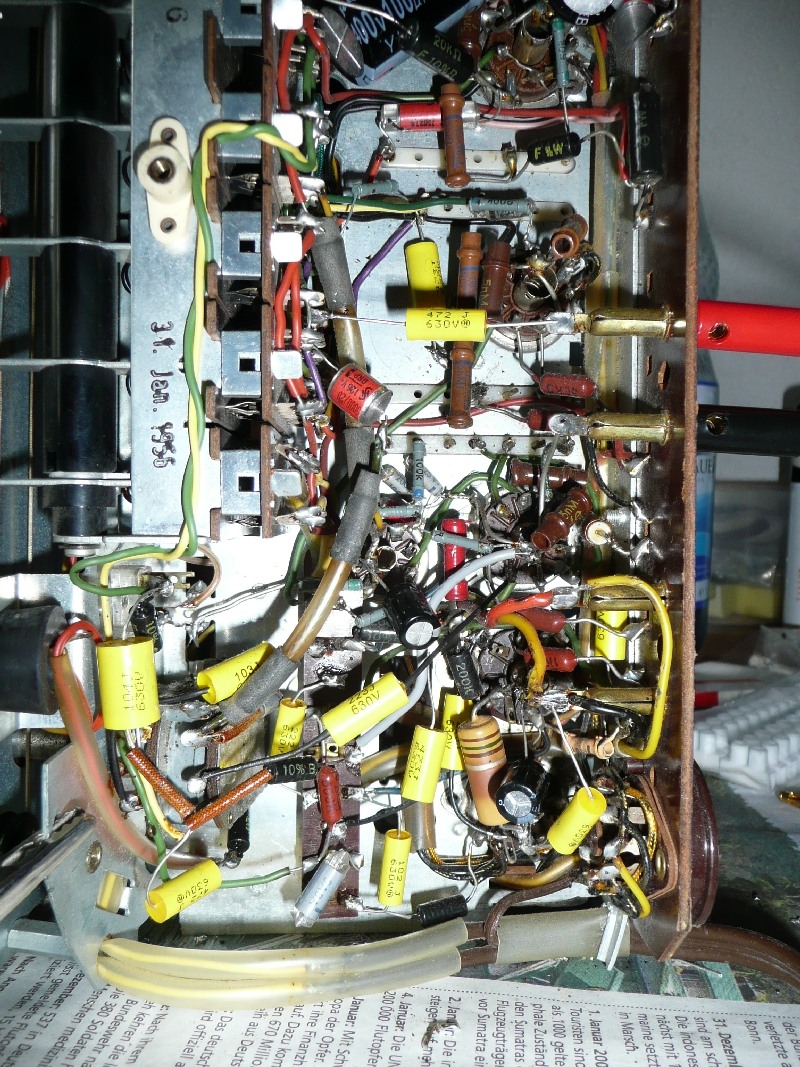

//edit: Der Akku war fast leer, doch ich habe es geschafft zwei Bilder zu schießen. Hier die Unterseite des Radios:

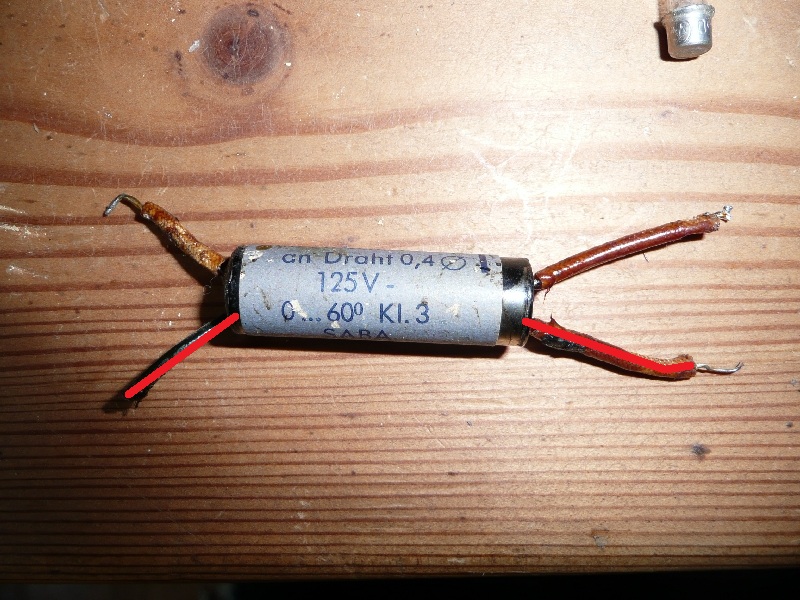

Das Graue Kabel War die Abschirmung vom C71 (hier rot markiert). Ich bin mir nicht sicher, ob das so stimmt:

Bilder in voller Auflösung in meinem Bilderverzeichnis welches in meiner Signatur verlinkt ist.

Gruß Julian

schabu · 28. Februar 2010, 14:21

Dass kann man so nicht sagen! Die Masseverbindung sind die beiden Anschlüsse, die Durchgang haben, die anderen beiden gehören zur Kapazität.
Die beiden Masseanschlüsse, an denen dieser Kondensator hing musst Du wieder miteinander verbinden - sonst fehlt irgendwo die Masse und es geht nichts!

Julian90 · 28. Februar 2010, 14:55

Ja dann passt das mit dem grauen Kabel ja. Ich habe gerade noch einmal gemessen. Das Signal kommt an der UL84 an Pin 2 an. Allerdings hat diese zu geringen Spannungen. Pin3 hat 7,5V; Pin 5 125V (Wechselspannung); Pin 7 130V. Dafür hat die UABC80 an Pin 7 5V zu viel (52V). Alles gemessen bei UKW. Der Widerstand R 38 hat 150 anstatt 180Ohm (wenn ich das im Schaltplan richtig lese). Allerdings ist hier auch ein Punkt im Schaltplan und als Erklärung "geändert 10/2002". Ich habe den aus dem Download Archiv (SABINE-55.pdf). An Pin 5 der UL84 konnte ich mit dem Oszilloskop auch nur die 125V ausfindig machen, nicht aber das Audio Signal.

Gruß Julian

schabu · 28. Februar 2010, 15:23

Pin 4 und 5 der Ul 84 sind die Heizung (in Reihenschaltung!), da gibts nichts zu messen, was das Signal betrifft!

Julian90 · 28. Februar 2010, 15:29

Ich bin nach der Bezeichung im Schaltplan gegangen. Hier wird die Heizung nicht mitgezählt, sondern nur mit H bezeichnet.

Gruß Julian

schabu · 28. Februar 2010, 15:34

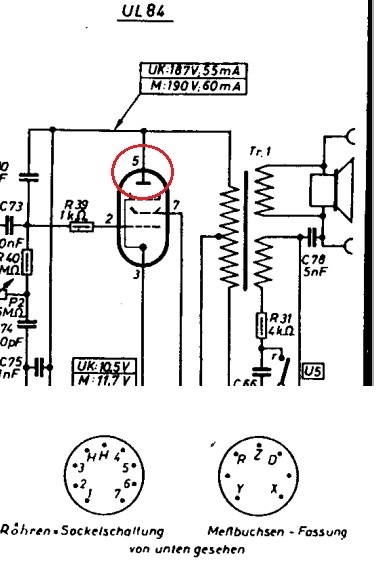

Das ist aber grob falsch - sowas macht man nicht! In meinem Schaltplan ist das nicht so!
So einen Unfug habe ich wirklich noch nie gesehen! Das soilltest Du umgehend ausbessern, sonst kommt es ständig zu Missverständnissen und Fehlern!

Otto · 28. Februar 2010, 15:41

Hallo Julian,

ich nehme an, dass Du die Verschiebung der Pinnummerierung im Schaltplan berücksichtigt hast. Da die Heizungsanschlüsse nicht nummeriert sind verschiebt sich die Nummerierung ab Pin 6 jeweils um 2 Punkte weiter, also Pin 4 im Plan ist an der Röhre 6, 5 im Plan ist an der Röhre 7 usw.,usw.

Gruß Otto

Julian90 · 28. Februar 2010, 15:43

Naja ist halt der einzige Schaltplan den ich habe, eben den aus dem Download Bereich. Wenn du mir deinen zukommen lassen könntest, wäre das super.

//edit: OK mist Pin5 (bzw 7) habe ich falsch gemessen. Ist aber der einzige. Werde das gleich nachholen

Gruß Julian

schabu · 28. Februar 2010, 15:58

Plan ist in der Pipeline

Julian90 · 28. Februar 2010, 16:23

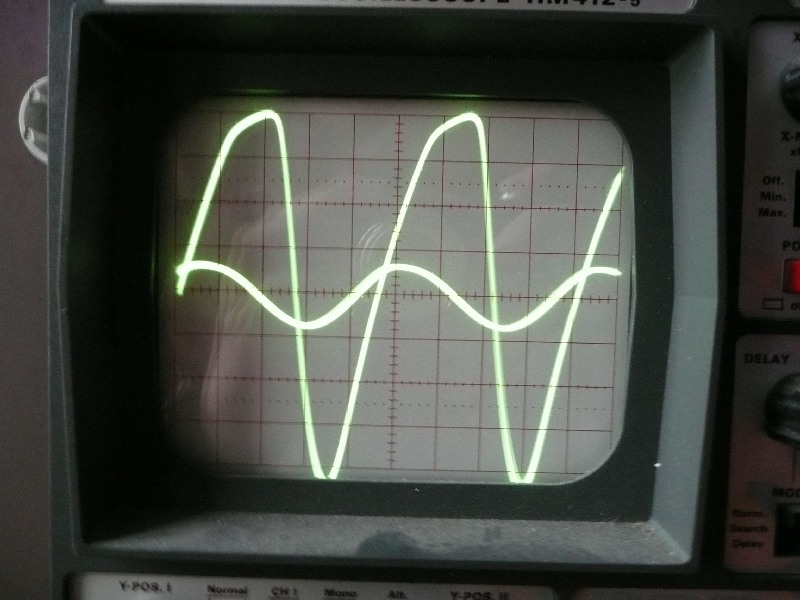

Wie gut, dass ich den alten Messkopf aufgehoben habe. Im Dual betrieb lässt sich sehr schön die Verstärkung erkennen. Man sieht auch sehr schön, wie das Signal bei maximaler Ansteuerung verzerrt wird. Angelegt habe ich Kammerton A (Sinus 440Hz). Hier mal die Vorstufe:

Dann habe ich die Lautstärke ein wenig zurück gedreht und die Anode der UL84 gemessen. Hier liegen nur knapp 8V laut Mulitmeter an. Der Signalausschlag ist deshalb minimal (das starke Signal ist immer noch die Anode der UABC80):

Genau hier dürfte das Problem liegen.

Gruß Julian

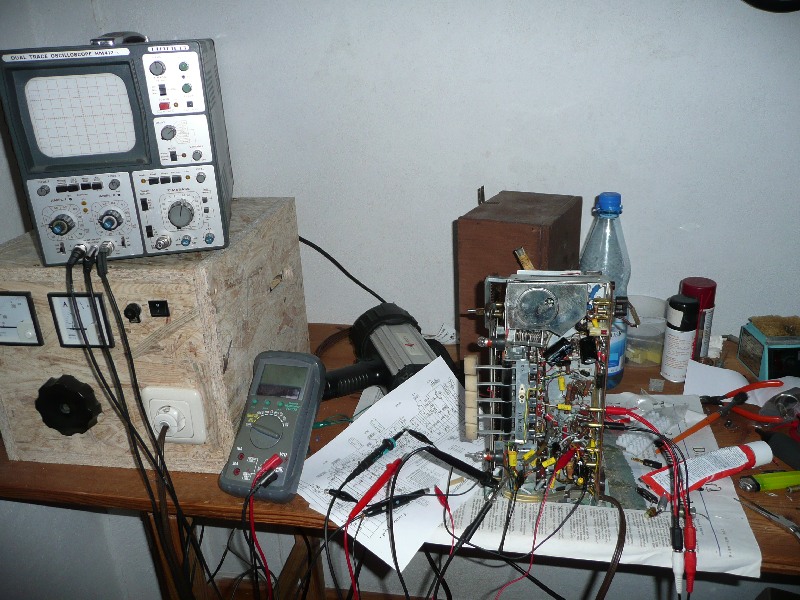

PS: So sieht mittlerweile das "Gästezimmer" aus:

nightbear · 28. Februar 2010, 16:32

Die UL verstärkt nicht. Pack doch das Schaltbild der NF-Sektion hier rein...

Julian90 · 28. Februar 2010, 16:40

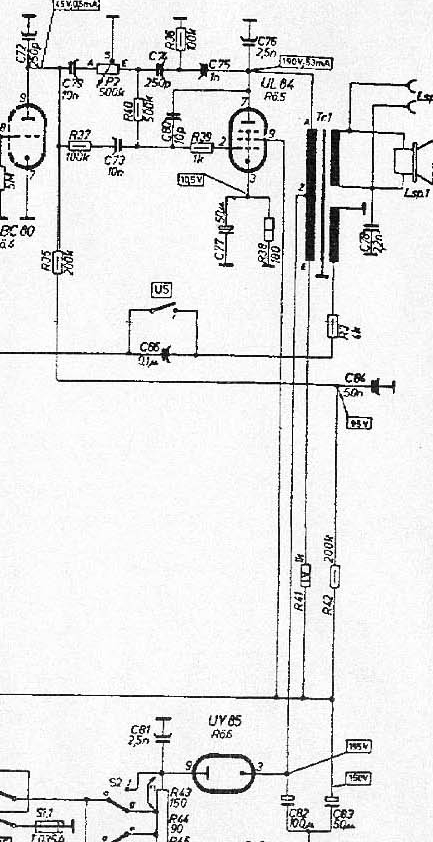

Hier mal der Part um die UL rum aus dem Schaltplan den mir Heino freundlicherweise zukommen lies:

Gruß Julian

nightbear · 28. Februar 2010, 16:45

Gut! Was liegt an Pin 2 und Pin 7 - jeweils Gleichspannung und Wechselspannung?

Weiter oben schreibst Du, an Pin 5 125V Wechselspannung??!!

Julian90 · 28. Februar 2010, 16:55

Bei UKW liegt an pin 2 0.25V Wechselspannung. Allerdings zeigt das Multimeter im Leerlauf schon 0.1V Wechselspannung. An Pin 7 sind es 6-6.5V Gleichspannung (schwankend) und ja an Pin 5 liegen 125V Wechselspannung!

nightbear · 28. Februar 2010, 16:59

Und die Gleichspannung an Pin2?
Bist Du sicher mit Pin7 6V- das ist die Anode...

Pin 5 ist Heizung, da kann bei U-Röhren der Wert o.k. sein.

Julian90 · 28. Februar 2010, 17:08

Das Messgerät schaltet automatisch zwischen Gleich- und Wechselspannung. Ich suche mal mein altes, welches diese Funktion nicht hat. Pin7 hat mich auch stutzig gemacht. Doch ich habe 2 mal nachgesehen und sogar geprüft ob Verbindung zum AÜ besteht (was der Fall ist).

nightbear · 28. Februar 2010, 17:12

Jaja die Digi Multimeter...

Du kannst auch das Oszilloskop auf DC schalten und wenn Du einen Tastkopf mit 10:1 oder 100:1 Umschaltung hast, auch die höheren Gleichspannungen gescheit messen.

Julian90 · 28. Februar 2010, 17:14

Auch auf DC sehe ich die Wechselspannung von ca 0.2V. Keine Gleichspannung. Mein anderes Multimeter bestätigt dies.

Gruß Julian

nightbear · 28. Februar 2010, 17:18

An Pin7??
