Saba Triberg 11

littledennis · 14. März 2010, 12:23

C35 hast Du sicher getauscht, das ist der Abgeschirmte.
Hast Du ihn vielleicht an einer falschen Stelle angelötet.
Dann geh mal mit dem Schraubenzieher auf das Gitter der EL, z.B. an R35 (1k).
Dann müßte es brummen.
Ich vermute da noch einen Koppelkondensator, entweder ein defekter oder ein falsch angebrachter.
Es müßte aber zumindest ein verzerrter Ton kommen.

Ging der Radio vor dem Wechsel der Kondensatoren?

Gruß Christoph

littledennis · 14. März 2010, 12:24

@Heino, Koppelelko??
Der 11er braucht auch keine Massebrücke, C35 ist dreipolig!

Gruß Christoph

schabu · 14. März 2010, 12:29

Keine Brücke? War mir bisher egal - ich hab überall Brücken reingelötet, sicherheitshalber!

littledennis · 14. März 2010, 12:35

Und wo soll die Brücke hin?
Bei dreipoligem Kondensator?

Gruß Christoph

schabu · 14. März 2010, 12:37

Immer zwischen zwei Masseflächen auf der Platine, egal wo!

littledennis · 14. März 2010, 12:39

Ok, dann ist der Fehler jetzt sicher behoben.

Gruß Christoph

lightningivi · 14. März 2010, 12:48

littledennis postete
C35 hast Du sicher getauscht, das ist der Abgeschirmte.
Hast Du ihn vielleicht an einer falschen Stelle angelötet.
Dann geh mal mit dem Schraubenzieher auf das Gitter der EL, z.B. an R35 (1k).
Dann müßte es brummen.
Ich vermute da noch einen Koppelkondensator, entweder ein defekter oder ein falsch angebrachter.
Es müßte aber zumindest ein verzerrter Ton kommen.

Ging der Radio vor dem Wechsel der Kondensatoren?

Gruß Christoph

Hallo Christoph,

laut Vorbesitzer ja, aber als ich einen Blick ins Innere warf, war mir klar, dass das einer blanken Lüge gleich kam. Die Malzbonbons waren komplett im Auflösungszustand begriffen, das gesamte Chassis war mit einer braun-schwarzen klebrigen Schicht überzogen.
Deshalb hatte ich mir eine Inbetriebnahme in diesem Zustand geschenkt.

lightningivi · 14. März 2010, 13:02

schabu postete
Immer zwischen zwei Masseflächen auf der Platine, egal wo!

Die habe ich mir ausgespart:

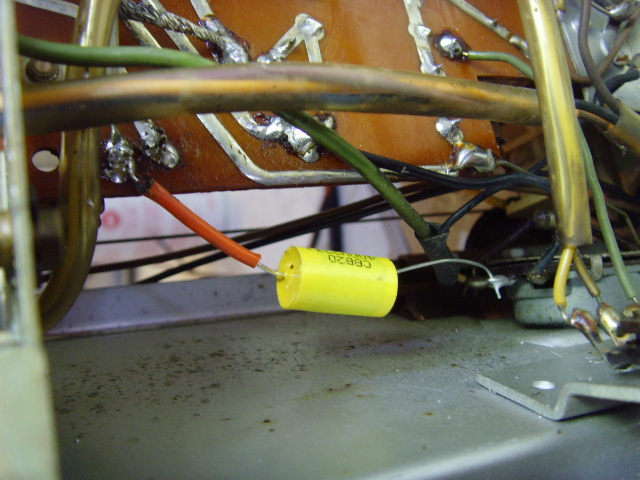

Ich muss mich korrigieren: ich hatte vorher den C35 falsch angelötet, so wie im Bild müsste es korrekt sein, ich höre auch nun ein lauteres Brummen beim Berühren mit einem Schraubenzieher. Aber sonst kein Ton.
Wo soll die Brücke genau hin?

littledennis · 14. März 2010, 13:10

Es gibt keine Brücke vergiss es!
Der Kondensator ist richtig so, das passt.
Also Endstufe geht dann mal.

Der Gleichrichter-Vorwiderstand passt auch mit 120 Ohm.
Was ist Deine Anodenspannung an der EL jetzt?
Zeigt die EM84 was an?

Gruß Christoph

lightningivi · 14. März 2010, 13:21

EM 84 zeigt nix an.
Messung an EL95:
Pin 6: 249V
Pin 2: ca. 8,2V
Pin 5: 232V

das Brummen höre ich nur wenn ich den C35 mit einem Schraubenzieher berühre, ansonsten ist Stille.

littledennis · 14. März 2010, 13:26

Checke noch mal die Kondensatoren, die Du getauscht hast.
C38?
Könnte auch ein Widerstand defekt sein von den Minderwertigen, die da eingebaut sind.
R36, R24, R25

Gruß Christoph

schabu · 14. März 2010, 13:31

Also - das mit den vielen massebrücken war zwar ein Scherz, aber trotzdem könnte es sein, dass irgendwo eine Massebrücke zwischen Chassis und Platine unterbrochen ist.
Außerdem ist die Anodenspannung viel zu hoch: An Pin 5 der EL95 dürfte nicht wesentlich mehr als 200V (also max. 215V) anliegen.
Was ist mit C38? Auch dies ist ein Schwachpunkt! Und, wie schon gesagt, die EABC80. Da würde ich mal verschiedene ausprobieren!

lightningivi · 14. März 2010, 13:54

Die Widerstände sind i. O. R36= 1MOhm, R24 & R25= 150 Ohm.
EABC80 aus einem funktionierenden Königsfeld brachte auch keine Besserung.

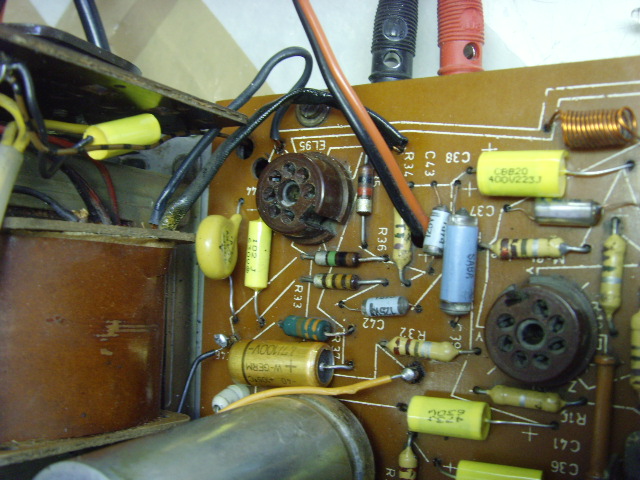

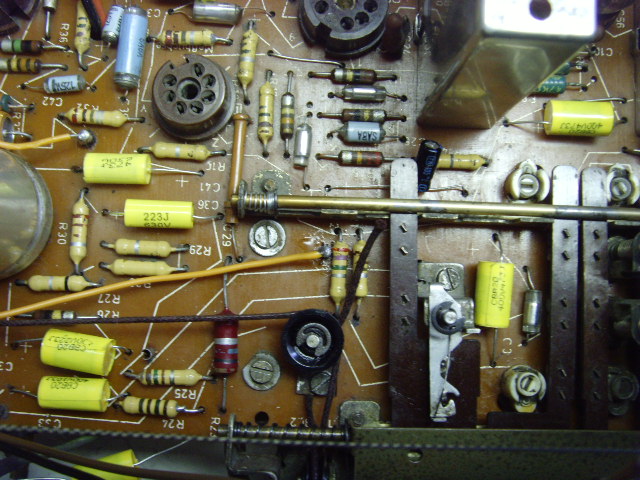

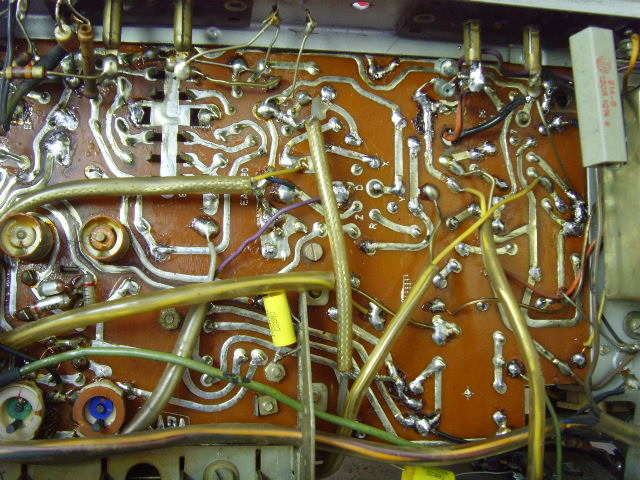

Hier ein paar Bilder:

lightningivi · 14. März 2010, 13:56

Ich muss mal für 2h vorh die Haustür. Der neue Coen-Brüder Film läuft nur heut`noch im OmU.

Bis gleich,
Ivica.

schabu · 14. März 2010, 15:02

Sehe ich da einen Kurzschluss am Lautsprecheranschluss? Das rote und das schwarze Kabel sitzen am gleichen Lötpunkt!

littledennis · 14. März 2010, 15:27

Wenn es wirklich so ist ist es doch egal.
Er hat das Chassis ausgebaut und externe dran (siehe Bananenstecker).
Ich selbst habe garnicht so viele C's getauscht.

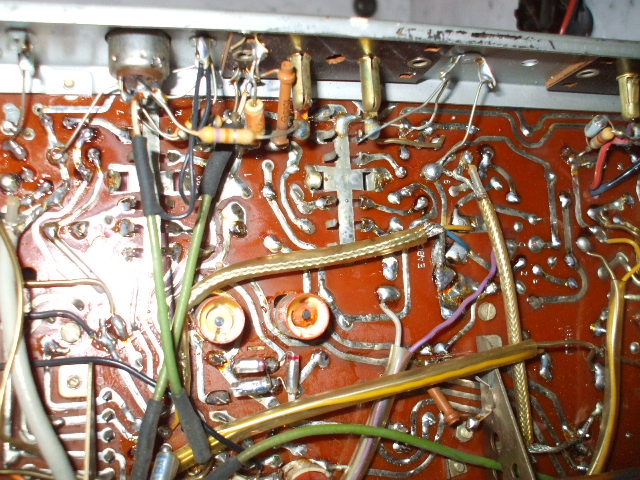

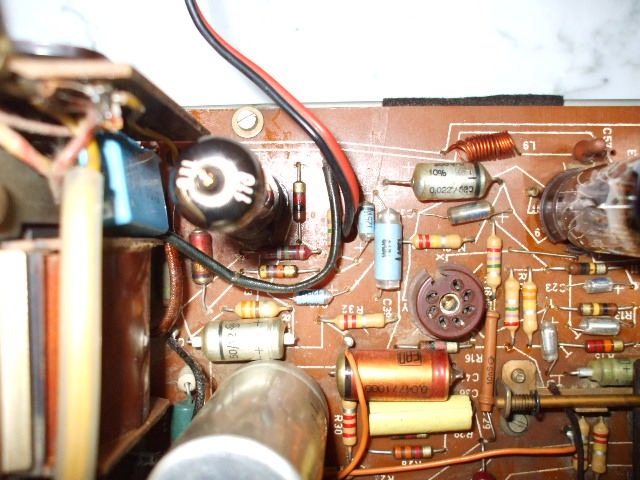

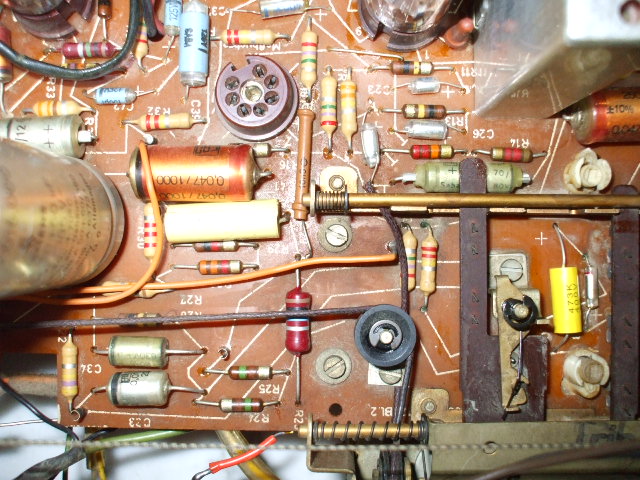

Ich versuche mal die gleichen Fotos von meinem 11er zu posten, vielleicht fällt da was auf.

Gruß Christoph

schabu · 14. März 2010, 15:28

Egal? dann ist der AÜ aber tot!

littledennis · 14. März 2010, 15:39

Das war schnell oder?

So Heino, jetzt Deine Fotos.

Gruß Christoph

schabu · 14. März 2010, 15:44

Also, das ist ein Loch, kein Lötstützpunkt.

littledennis · 14. März 2010, 15:45

Also Ivica,
R31 und R32 (beide 220k) sehen etwas komisch aus, checke die mal.

Gruß Christoph
