Problem beim Bodensee W3

Hallo Ivica!

Da bleibt ja eigentlich nur ein Masseschluss im Bereich des "2-fach Filters.
Auch ein Schluss zwischen den beiden Wicklungen des AM-Filters (das Untere) kann der Grund sein.

Hallo Ivica,

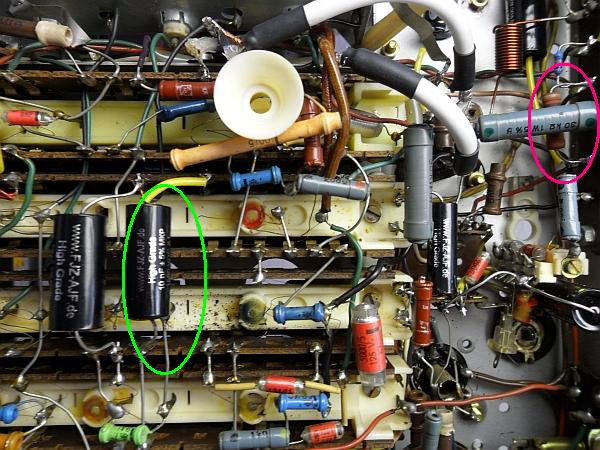

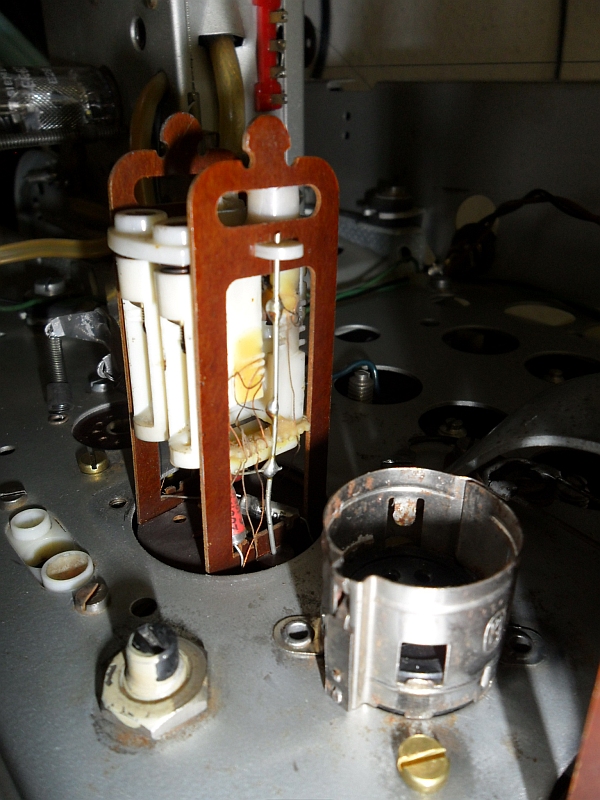

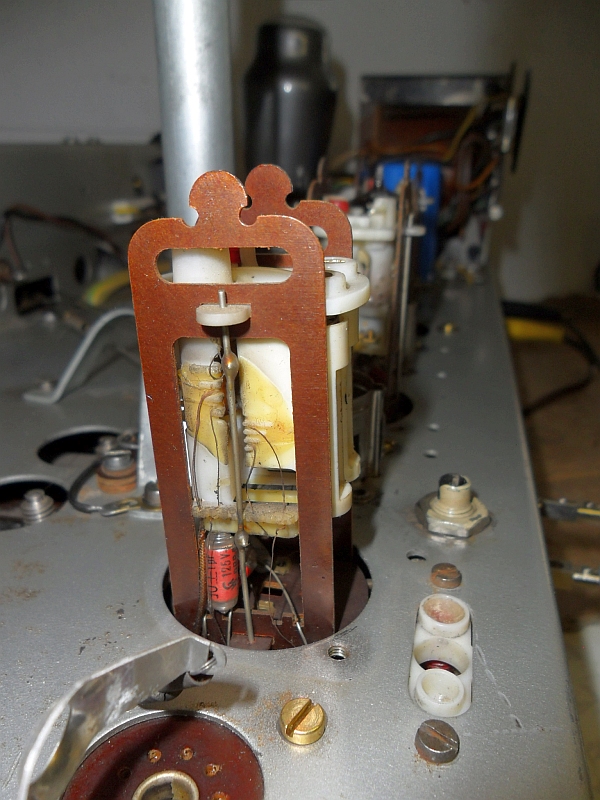

der besagte 5k Widerstand speist einen Filter, leider ist dieser auf den Bild nicht sichtbar. Auf alle Fälle solltest Du die Filterkappe mal öffnen und nachsehen ob da nicht eine ungewollte Verbindung zur Masse besteht.

Sollte kein Schluss vorliegen, wäre die Spannung am G1 der EF41 zu kontrollieren.

Hallo Ivica,

wenn der 5k Widerstand anfängt zu rauchen, dann fießt definitiv zu viel Strom in diesem Pfad. Ich würde folgendermaße vorgehn;
1) den Spannungsabfall über dem 5k messen, mit dem Ergebnis lässt sich dann der Strom und die Leistung errechen, die der Widerstand verbraten muss.
2) die EF41 ziehen und den Spannungsabfall noch einmal messen, ist er jetzt wesentlich geringer, ist der Fehler an der Ansteuerung der EF41 oder an ihr selbst(defekt).
3) Ändert sich aber nichts bei gezogener EF41, liegt der Fehler im Filter bzw wird dort eine Verbindung zur Masse hergestellt. Ich hatte auch schon mal so ein Problem, beim Demontieren der Filterkappen und deren Reinigung hatte beim späteren Zusammenbau eines der im Filter befindlichen Bauteile kontakt mit der Kappe und einen Kurzschluss verursacht.

Das kann auch bedeuten, dass der 0,01 µF gegen Masse durchgeschlagen ist!

wenn hinter dem R 5K die Spannung vollkommen zusammenbricht ist da auch ein Masseschluss, wie Heino schon vermutet kann der C 0,01µF durchgeschlagen sein oder die beiden Spulen im Filter an Pin 4 und 6 haben Verbindung.

. der Ko sieht nach einem Abgeschirmten aus, der da eigentlich nicht hingehört. Vielleicht stimmt mit dem etwas nicht. Versuchsweise könntest Du ihn mal ganz ablöten (alle drei Beine); dann bist Du sicher, daß er es nicht ist. Passieren kann dabei nichts.
mfg Wolfgang

Hallo Ivica,

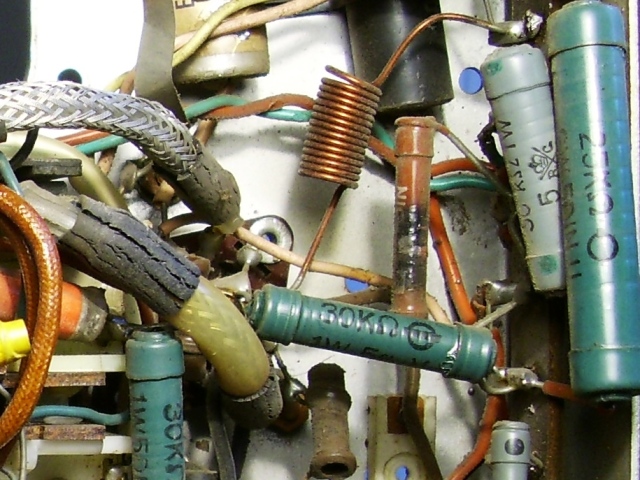

so sah es damals bei meinem WIII aus:




Im Zuge des Reparatur hatte ich alle Kondensatoren ersetzt, einen neuen 4K7 für den 5K eingebaut und dieser hat sich dann wieder überhitzt.
Jetzt bin ich am Grübeln, WAS dazu geführt hatte. Es hatte definitiv einen Grund.

Hast Du es mal mit einer neuen EF41 probiert? Vielleicht schwingt die ZF-Stufe auch und treibt so den Stromverbrauch in die Höhe!

Wenn Du ein Oszilloskop hast, sachau mal, was an der Anode der EF41 steht.

lightningivi postete

Lollocat postete
wenn hinter dem R 5K die Spannung vollkommen zusammenbricht ist da auch ein Masseschluss, wie Heino schon vermutet kann der C 0,01µF durchgeschlagen sein oder die beiden Spulen im Filter an Pin 4 und 6 haben Verbindung.

Hallo Franz,

wo liegen die beiden von Dir genannten Pin 4 bzw. 6:

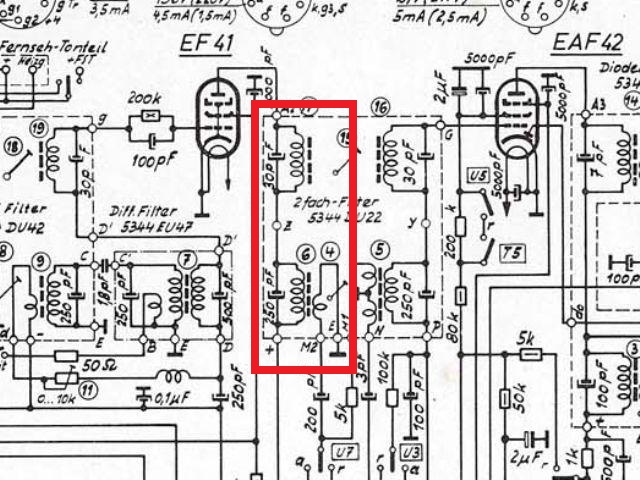

du hast doch auf dem Schltplan unten die Belegungspunkte der Filter.

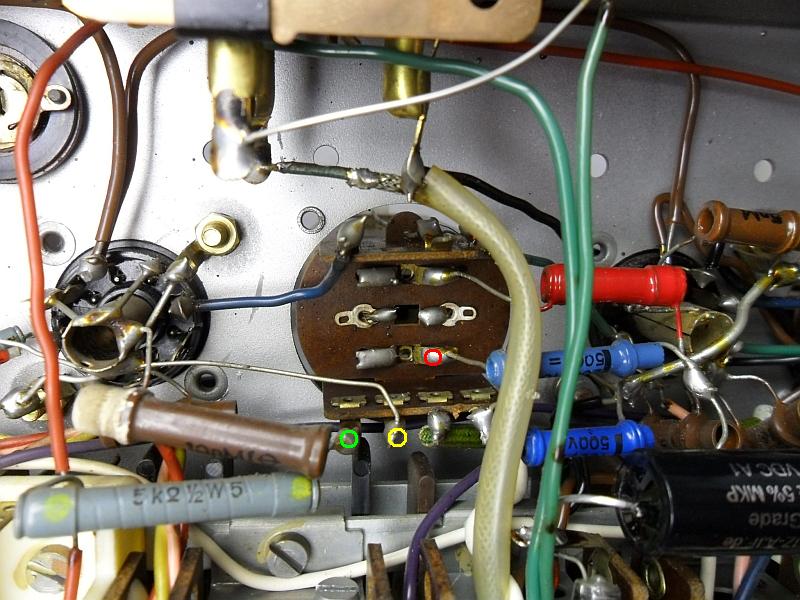

Bei Filter 2 messen zwichen + und E und einmal + und M2

Hallo Ivica,

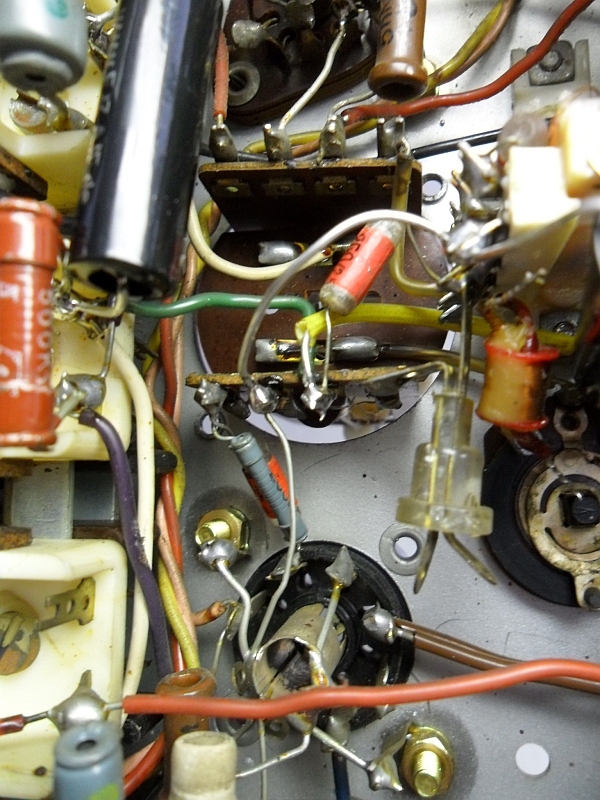

auf Deinen Fotos - das ist doch immer das "Diff.-Filter", um das es hier nicht geht.
Eins weiter rechts kommt das 2-fach Filter, wo Du messen musst!
