Saba Villingen W4 Magischer Fächer defekt

Benny90 · 24. Februar 2012, 17:36

Auf dem großen Netzteil-Elko steht 50+50µF 385V . Kann ich jetzt einfach einen 100µF Elko 385V einbauen ? Dann klemm ichn den alten ab und mach den neuen unten ins Chasis rein, oder ich bohre den alten auf und setz den neuen in den becher vom alten Elko.

mattes68 · 24. Februar 2012, 17:58

Wenn 2 mal 50 draufsteht, muß auch 2 mal 50 wieder ´rein....
Kannst ja auch nicht einen 10er Bohrer nehmen, wenn Du zwei 5er Löcher bohren willst.

Gruß Mattes.

Benny90 · 24. Februar 2012, 18:03

Ja aber unten schauen nur 2 Anschlusse heraus , die müssen dann ja parallel geschaltet sein. Und 2 mal 50µF parallel geben doch 100µF gesamt oder ?

Otto · 24. Februar 2012, 18:06

Jetzt bin ich beinahe vom Stuhl gefallen, Mattes, das Beispiel schlägt alles.

Gruß Otto

Otto · 24. Februar 2012, 18:09

Hallo Benny,

Minuspol liegt am Gehäuse!

Gruß Otto

Benny90 · 24. Februar 2012, 18:19

Asoo jetzt hab ich´s kapiert , jetzt sieht die Sache schon anders aus

schabu · 24. Februar 2012, 18:19

Und wenn man alle Folienkondensatoren des Geräts zusammenaddiert und durch einen ersetzt, kommt man nochmal auf weitere 5 µF.
Benny, ich glaube, da bist Du aber heftig vom Weg abgekommen!

schabu · 24. Februar 2012, 18:21

Benny90 postete
Asoo jetzt hab ich´s kapiert , jetzt sieht die Sache schon anders aus

Na, Gott sei Dank. Ich dachte schon, ich müßte mir nun einen dicken Strick im Keller suchen!

dl2jas · 24. Februar 2012, 20:13

Den Fehler mit den Doppelkondensatoren machen nicht nur Anfänger...

Doppelkondensatoren sind mir natürlich bekannt. In einem Fall hatte ich einen nicht erkannt und ging von einem Exemplar 50 µF aus. Zwischen den beiden Lötanschlüssen war recht genau ein Wert von 25 µF zu messen. War im ersten Moment für mich ein klarer Fall von Kapazitätsverlust. Dann wurde ich stutzig, zweimal 50 µF in Serie ergibt ja 25 µF. Den Fehler habe ich zum Glück recht schnell bemerkt, Kontrollmessung gegen Massepunkt.

Andreas, DL2JAS

Benny90 · 25. Februar 2012, 10:01

Jetzt hab ich aber leider ein neues Problem . Gestern verschwand ein eingestellter Sender auf UKW nach ein paar Sekunden komplett und es war nur noch rauschen zu hören , aber jetzt empfange ich gar keinen Sender mehr auf UKW . Aber alle anderen Wellenbereiche funktionieren ohne Probleme. Könnte einer der neu eingebauten Folienkondensatoren schadhaft sein ?? Ist aber fast unmöglich oder ?

mattes68 · 25. Februar 2012, 10:55

Hallo Benny,
da tippe ich als Laie auf ein Kontaktproblem im Tastensatz oder wackle mal an den EC92. (UKW - Teil) Vielleicht wars das schon.

Gruß Mattes.

Benny90 · 25. Februar 2012, 11:56

EC92 hab ich grad mal rausgemacht und die Kontakte mit ganz feinem Schleifpapier etwas angeschlisffen. Dann eingeschaltet und es funktioniert wieder für ca. eine Minute , dann war der Empfang wieder weg. Wackeln an der Röhre bringt keinen Unterschied .

Benny90 · 25. Februar 2012, 13:15

Ich habe auch schon die Röhren : EF80 ,ECH81 und EABC80 versuchsweise durch neue ersetzt ( EC92 ,EL41 und EZ80 hab ich leider keine mehr) doch leider keine verbesserung. Eingestellte Sender auf UKW verstellen sich auch immer von selbst und ich muss immer nachstellen .Im Monment empfange ich aber überhaupt nix mehr auf UKW . Vielleicht hilft das bei der Fehlersuche etwas weiter . Ich hoffe ihr habt noch paar Tipps für mich .

Benny90 · 27. Februar 2012, 12:43

Hat keiner mehr en Tipp für mich ? Ist vielleicht die EC92 hinüber ?

Lollocat · 27. Februar 2012, 12:56

Hallo Benny,

das ist stark anzunehmen dass die EC92 defekt ist, zumals diese Röhre sehr beansprucht wird.

Benny90 · 27. Februar 2012, 13:10

Okay dann werde ich vermütlich zuerst mal ne neue EC92 besorgen . Ist hoffentlich auch der Grund für den Fehler .Kann man das irgendwie überprüfen ob es auch wirklich an der EC92 liegt ?

Benny90 · 17. März 2012, 20:50

Soo jetzt bin ich endlich fertig geworden , alle Kondis sind gewechselt . Nur der UKW Bereich funktioniert immer noch nicht , aber ne neue EC92 ist schon bestellt.

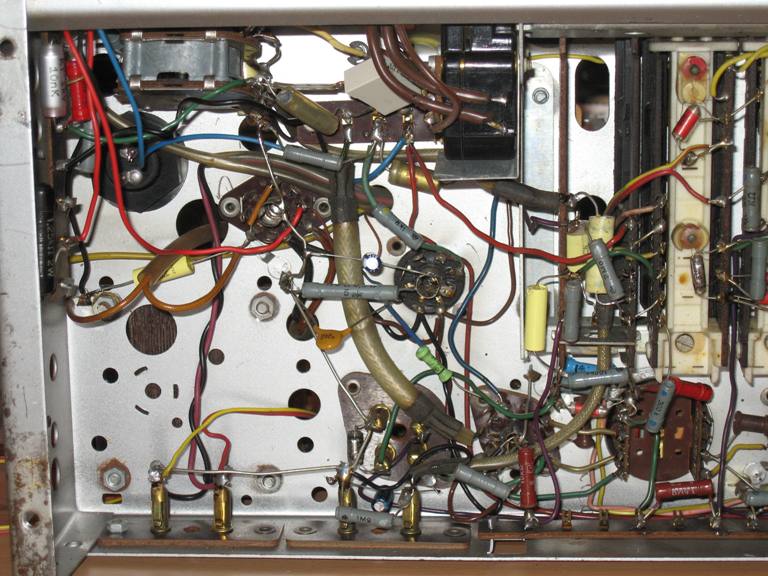

Den dicken doppel- Elko hab ich auch abgeklemmt und zwei neue an die freien Pins der Lötleiste unterm Klang - Lautstärkeregler gelötet.
