Saba Freudenstadt 15 Stereo

Hallo Ivica - lies mal hier, das Masseband kommt an den linken Lautsprecher:

http://saba.magnetofon.de/showtopic.php?threadid=2449#30412

Evtl. ist ja auch bei deinem ein Kontakt am Gleichrichter so unterbrochen.
--
Gruss - Heiner

Schau mal unter den kleinen Filterkasten am FM Teil. Ich meine da sitzt ein Kohleschichtwiderstand. Der ist meist hochohmig.
Dabei kannst du dann gleich alle diese Widerstände prüfen.

Hast Du schon geprüft, ob die angegebenen Spannungen an Tuner und ZF vorhanden sind?

Andreas, DL2JAS

Hallo Ivica,

zwei ECLL800 in den Endstufen - edel, edel, not too bad... Laß die bloß nicht fallen

Gruß, Dieter

http://www.ebay.de/itm/220967114649

Geld müsste man haben :ei:

Schrottsammler postete
http://www.ebay.de/itm/220967114649

Geld müsste man haben :ei:

...das sind ja noch die preiswerten kleinen ELL80.

Gruß, Dieter

Das

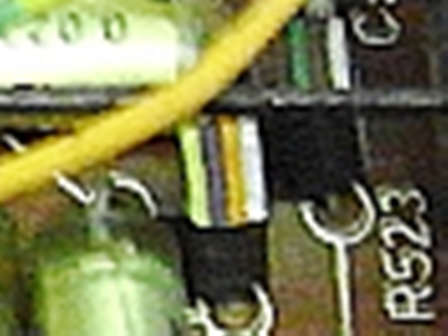

sind doch auch (Kohlemasse-?) Widerstände (in radialer Bauform).

Weiß jemand, wer die seinerzeit hergestellt hat?

Auch VITROHM Serie UBT. Kohle_Masse Typ
Sind auch im RT 40 usw.

Danach Serie RGU optisch gleich, innen Metall- Glasur- Schichtwiderstand.

Zweí Zylinder senkrecht, unten je ein Draht, das <U> wird oben mit Metall-Leitlack verbunden.

Gab es auch als axial, Serie RG, umpresst, kappenlos, vollisoliert .


hans

Nein nur RT40 und andere z.B. UKW-Boxen

Vielen Dank, Hans!
Fall geklärt.
Im RT100a sind sie aber nicht mehr, wenn ich mich recht erinnere.

Interessante Bauform der Widerstände, sind mir beisher auch nur selten aufgefallen. In meinem Freudenstadt 18 sind sie nicht mehr drin, da sind (waren) nur noch die normalen axialen Kohlemassewiderstände eingebaut.
Haben sie sich nicht bewährt?

Hallo Ivica,

die Werte im Plan gelten MIT Decoder.

pin 9 im Schaltbild, (nicht = FM-Stereo.
Der Lageplan ist wohl falsch ??? Oder das Schaltbild !!!

hans

HEY DA FAELLT MIR JA WAS EIN:

OHNE DECODER HOERTS DU JA NICHTS BEI FM !

Da gibt es einen STEREO_Schalter, der darf ohne Decoder nicht gedrueckt sein

Auf dem Photo, ist der Phantomstecker aber gesteckt.
ob der die Nf weitergibt oder nur den Strom
simuliert?
Das muss ich Morgen genau pruefen.

hans

Hallo Ivica,

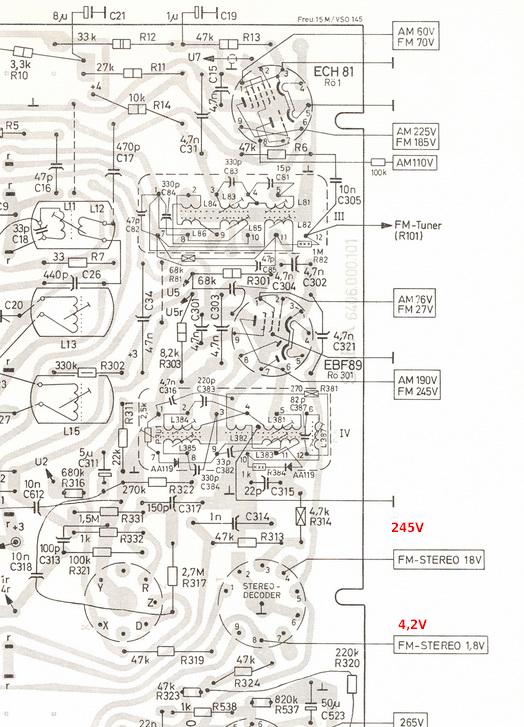

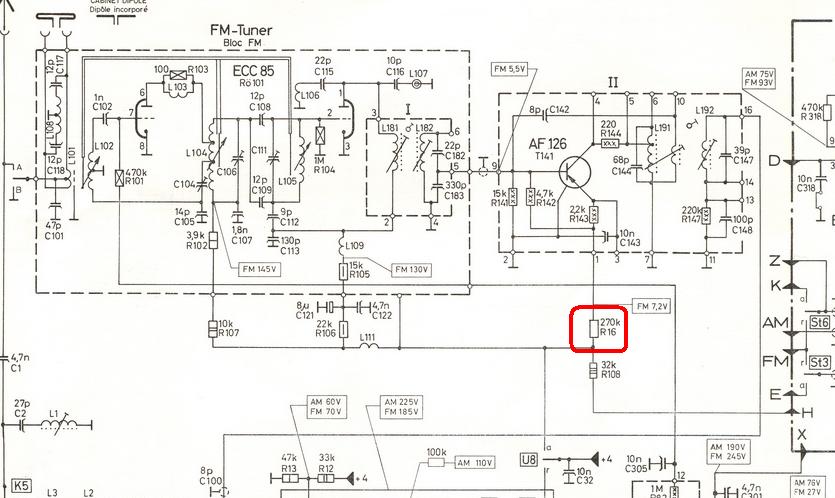

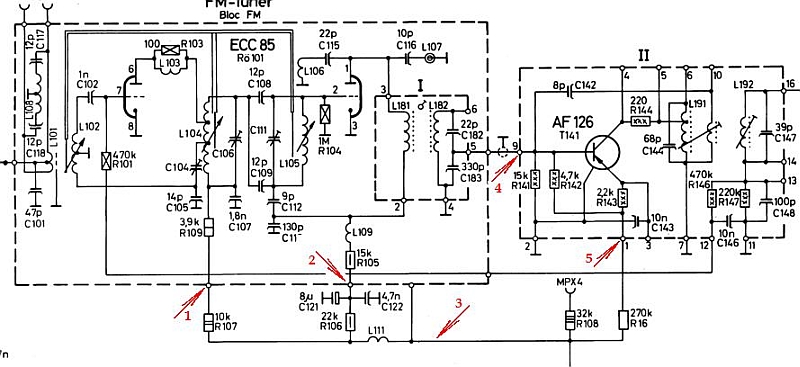

wenn du die Spannungen 1 bis 5 nachmessen könntest, wäre es möglich sich ein Bild über die Stromverhältnisse in UKW-Box und ZF-Vorverstärker zu machen (dazu ist es nicht nötig, die UKW-Box zu öffnen). Vielleicht ergibt sich dabei ein Hinweis bezüglich der Fehlerquelle. Der Wertzuwachs von R16 ist wahrscheinlich nicht der entscheidende Fehler. --- Zusatzt: Sinnvoll wäre es auch die Spannung rechts neben dem Pfeil"5" am pin3 des ZF-preamplifiers anzugeben.



Die abweichenden Messwerte an der Stereo Decoder Buchse -besonders an pin4- sind auf den nicht vorhandenen Stromfluss, wegen des fehleneden Decoders zurückzuführen. Der 32k - Widerstand (R108) ist nicht durch den Decoder belastet, deshalb tritt an ihm kein Spannungsabfall auf.

--- Aus der Funktion des Blindsteckers (10k zwischen pin2 [GND] und pin8) werde ich auf Anhieb nicht schlau...
--- Aber das Gerät sollte auch ohne Decoder auf UKW, bei nicht betätigter Stereo Taste, einwandfrei arbeiten.
