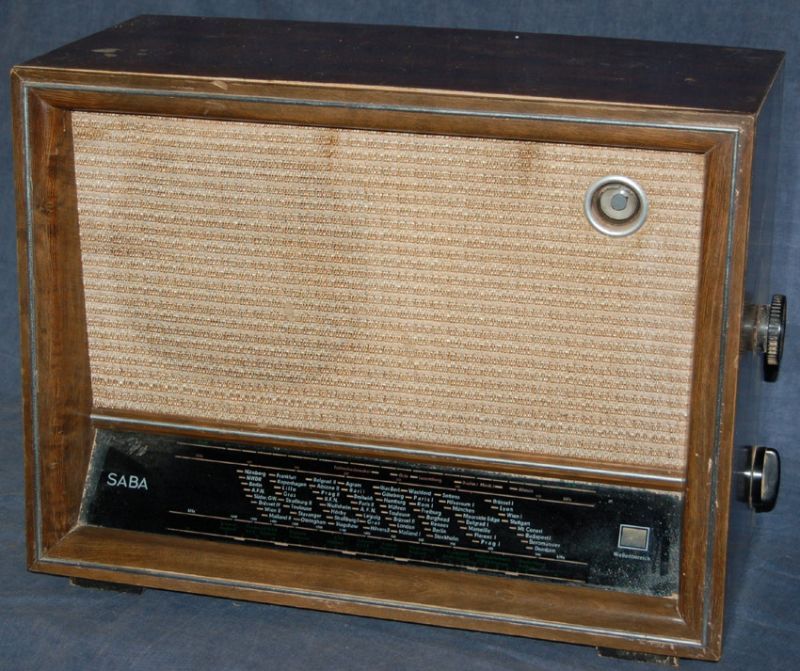

Saba Juwel W

Ja, das war wohl unvermeidlich.Glaubst Du bis Weihnachten fertig zu sein? Das könnte knapp werden!

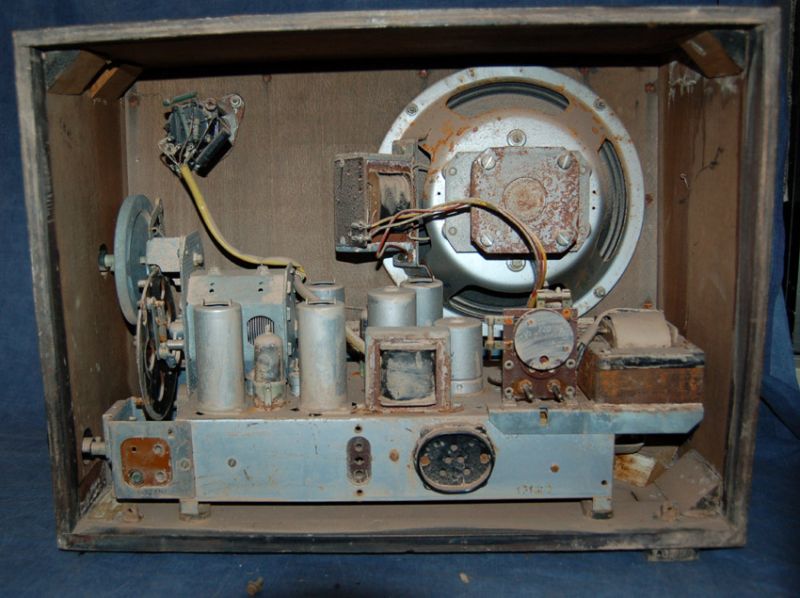

Ich hatte mir das Gerät in der Bucht auch angeschaut, bin dann aber nach einem Blick ins Innere doch heftig zurückgezuckt!
Jedenfalls wünsche ich Dir viel Glück bei den Restaurationsarbeiten! Du wirst es brauchen!

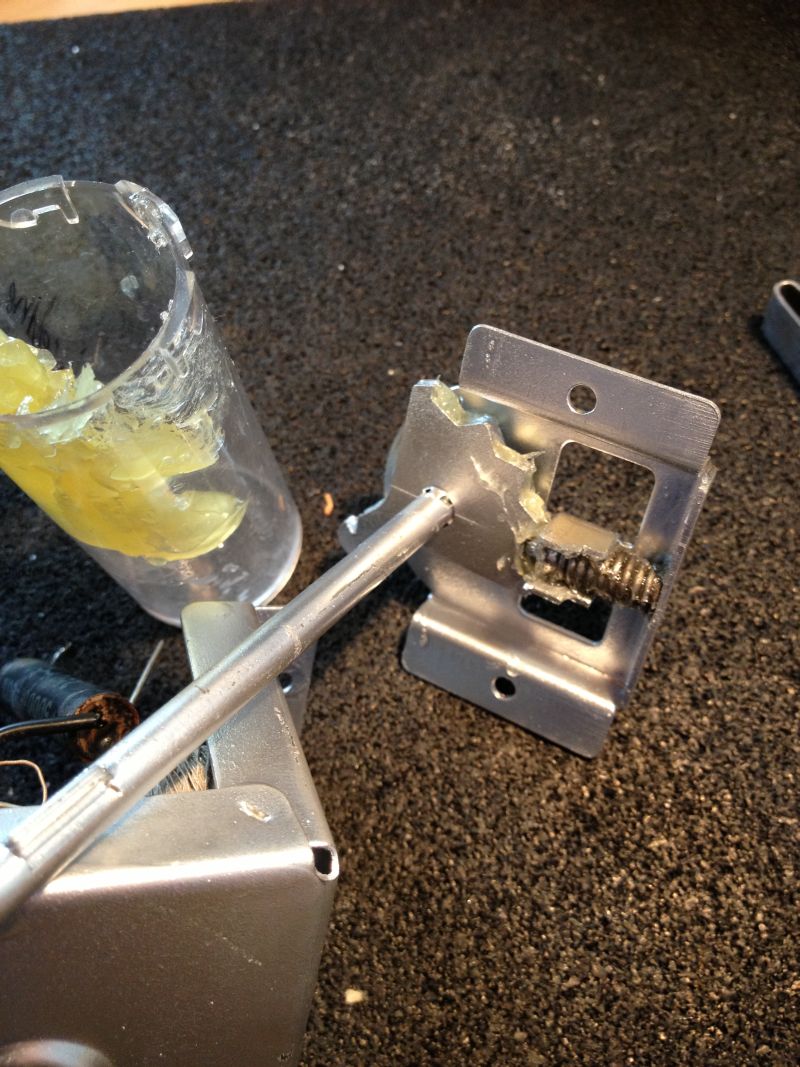

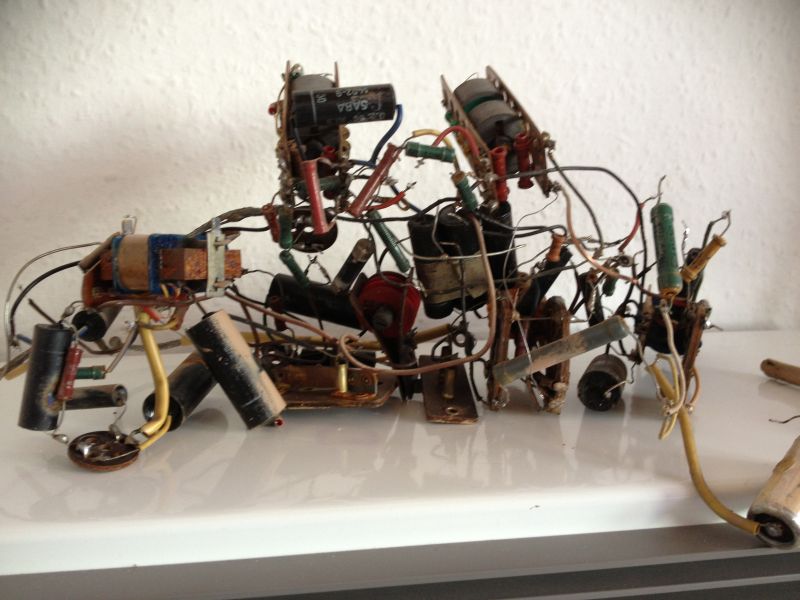

Oh! Da ist was abgefallen

Macht nix - das hat auf die Schönheit des fertigen Geräts keinen Einfluß.

Ob es auf den Klang Einfluß hat?
Na man kann ja später ein Radio in den Kasten stellen
:party:

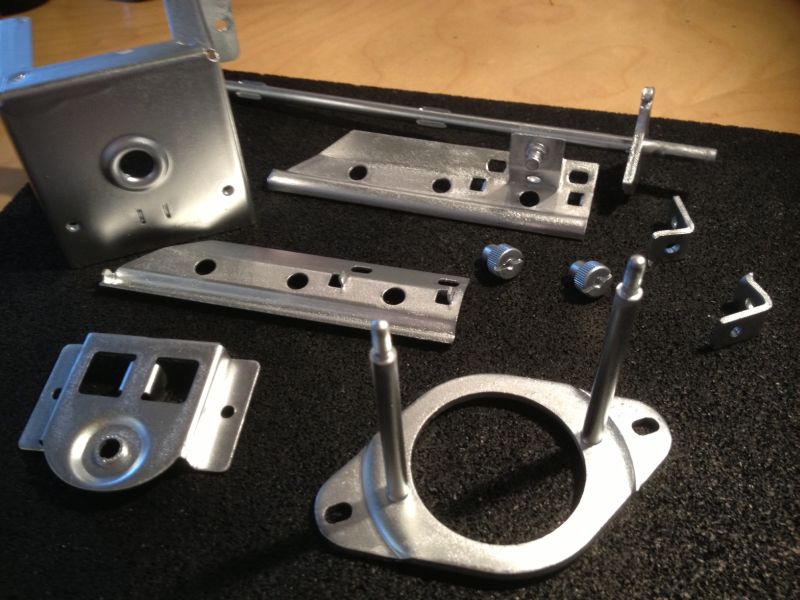

Macht schon was weg.
Zu meinen aktiven Restaurationszeiten konnte ich auch solches "weg" machen, mein dazeitiger AG diente mir mit einer kpl. Galvanik, Verzinkerei usw.

Hallo Axel,

bin schwer beeindruckt!

Gruss,
Reinhard

@Axel

Moin,

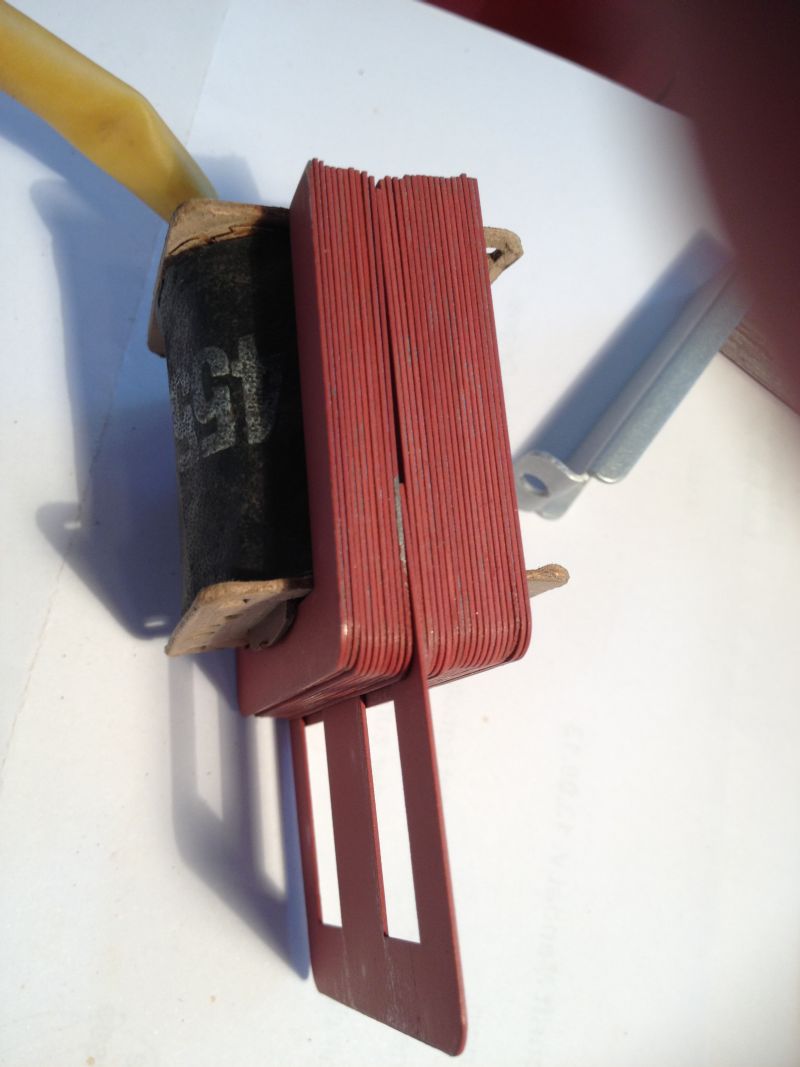

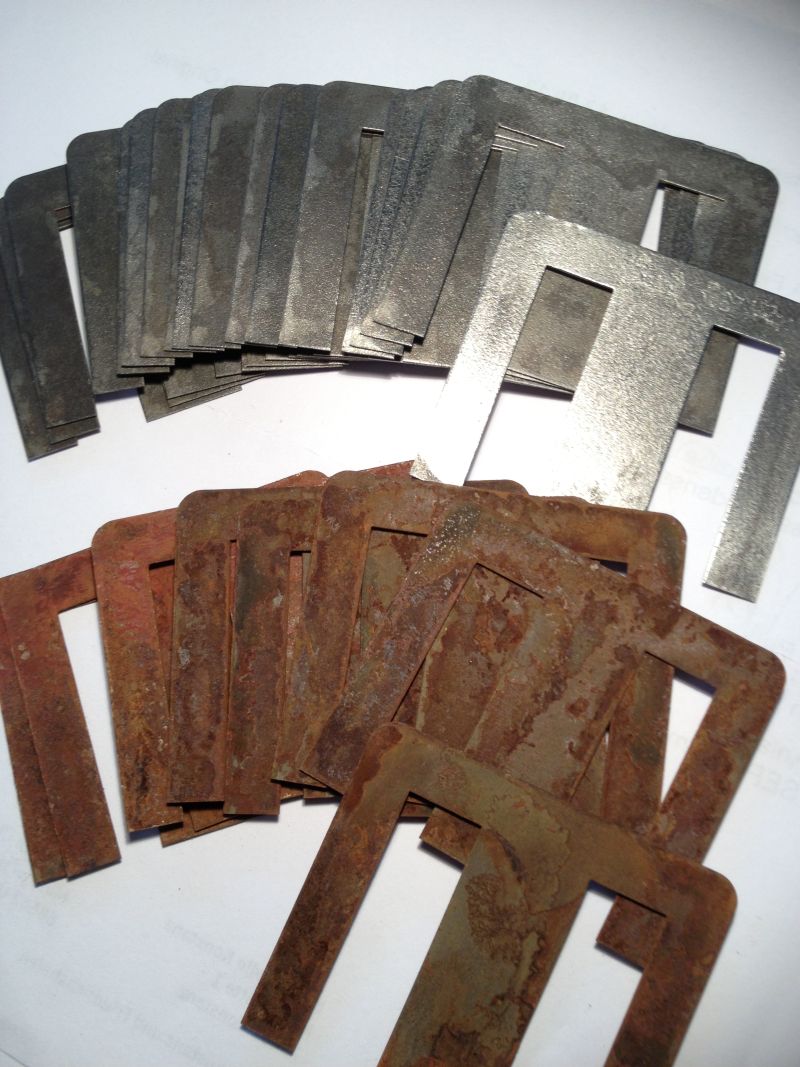

jetzt hast du die Bleche entrostet. Bevor du die Drossel wieder zusammenbaust, musst du noch an eins denken, was uebersehen wurde, weil man es nicht mehr sehen konnte:
Jedes Kernblech hatte auf einer Seite eine Isolierung in Form einer sehr duennen Papierauflage. Diese Isolierung muss wieder hergestellt werden, die Bleche muessen zwecks Verhinderung von Wirbelstroemen voneinander isoliert sein(und sei es durch Lack etc). Eine schlechte Isolation der Bleche macht sich in einem starken Anstieg der Verluste des Bauteiles (Drossel, Transformator) bemerkbar.
Massives Material fuer den Kern einer Spule, die von einem wechselnden Strom durchflossen wird oder einem wechselnden Magnetfeld ausgesetzt ist (z.B. die Polschuhe der Feldwicklung von Gleichstrommaschinen) kann nur verwendet werden, wenn es eine schlechte elektrische Leitfaehigkeit hat. Das ist z.B. der Ferritkern von HF-Spulen oder der von Trafos in Schaltnetzteilen.

73
Peter

Hallo Axel,
also erstmal meinen tiefsten Respekt für die Arbeit, die Du Dir da machst.

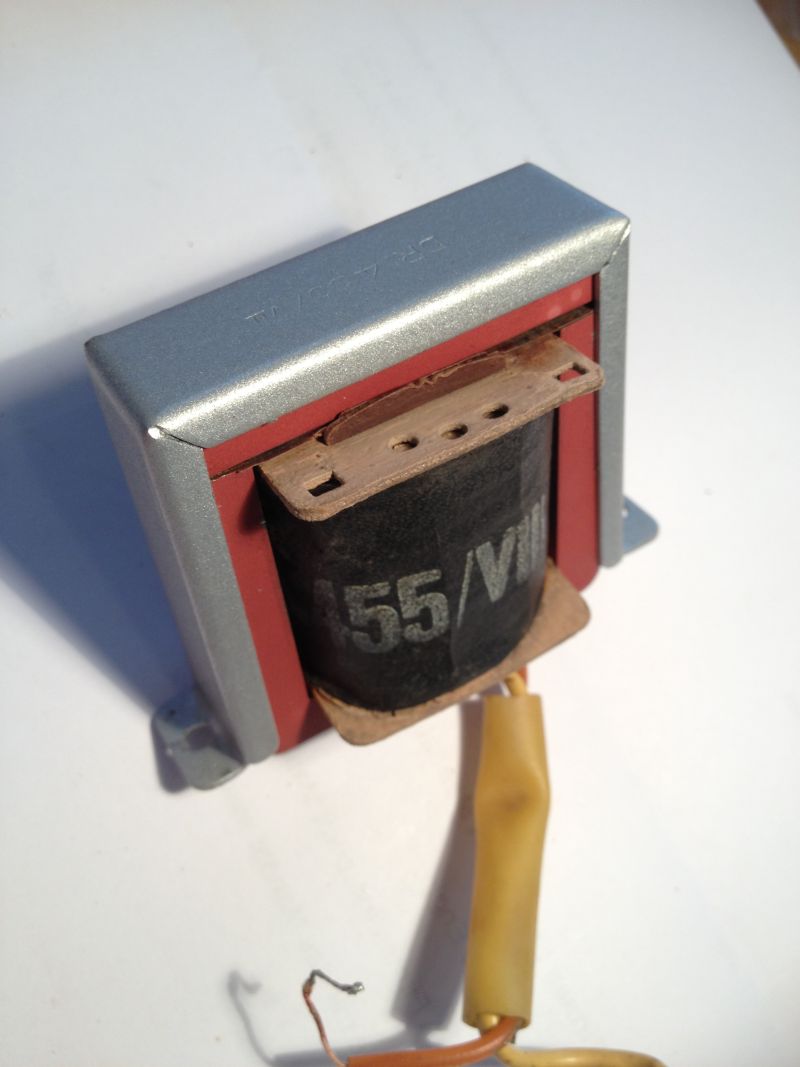

Hier noch ein Tip: auf dem letzten Foto ist klar zu erkennen, das der Luftspalt zwischen Kern und Joch viel zu gross und ungleichmässig ist. Die dünne Pertinax Isolierzwischenlage scheint eingefügt zu sein, also einfach nur schön zusammenpressen.

Der Spalt verschwindet, wenn die Drossel ans Chassis geschraubt wird - dann wird alles scharf zusammengedrückt. Also keine Sorge, dass der Klapperatismus so bleibt!:respekt:

Ein Hallo aus dem Black Forest 10km weg von der Geburtstelle vom Saba Radio.Saubere ARBEIT weiter so.
http://www.ewu56.de/img042.jpg
http://www.ewu56.de/html/aktuelles.html
Gruss uwe
