Konstanz Automatik 8

Hallo Christopher,

Du solltest zuerst den Trafo umbauen,bevor Du Dir Gedanken über die Automatik machst.Es ist nämlich gut möglich,dass an der Stelle wo sich die Welle nicht weiterdrehen lässt bereits die Stellung für den Schnelllauf ist.
Bei meinem Konstanz ist zwischen Such-und Schnelllaufstellung kein
Einrasten oder irgendein Widerstand spürbar.Ohne Trafo kannst Du ja nicht
überprüfen,ob es bei Deinem Radio genauso ist und die Kontakte sind ziemlich verbaut.

Gruß Otto

@Christopher+Josef,
sauber, da wird ja richtig was geschafft...:respekt:

@Josef, ich hab ja schon viel gesehen, aber ein so heftig "gealtertes" Chassis noch nicht.
Da bekommt das Wort "Antikradio" eine ganz neue Bedeutung.

Da könnte man doch mal ein Aufruf für einen Thread machen, so ungefähr:
Die vergammelsten Kisten, so mit "Vorher-Nachher-Foto"...

Ich nehme zum Reinigen gerne die großen Kontakt-WL-Dosen...
Nichts löst besser den gelben "Nikotin-Schimmer".
Außerdem riechts super, obwohl meine Frau da anderer Meinung ist...;-)

Gruß Christoph

Hallo Christoph,

wenn das bei dem Chassis Nikotin gewesen sein sollte, dann hätte ich gerne mal einen Blick in die Bude des Vorbesitzers geworfen. Das sah eher danach aus als wenn es aus ner Jauchegrube gezogen wurde, fettig war der Dreck auch nicht, das man von einem Küchengerät hätte ausgehen können. Weis der Kuckuck was das für ein Dreckbelag war, wäre Wasser und Staub der Fall, dann wär es stark verrostet, war es aber nicht. Mit der Vermutung das es in einer Werkstatt gestanden ist liege ich bestimmt nicht ganz falsch, orange Farbe an der ganzen Gehäusefront und überall schwarzer Schleifstaub, da wude wohl viel mit der Flex gearbeitet. Auf jeden Fall war`s ne mords Arbeit das Teil wieder sauber zu bekommen, wenn ich es irgendwann wieder zum Leben erwecken kann bin ich zufreiden.

Christopher, wenn die Netzsicherung rausfliegt, dann tippe ich mal auf den Gleichrichter.

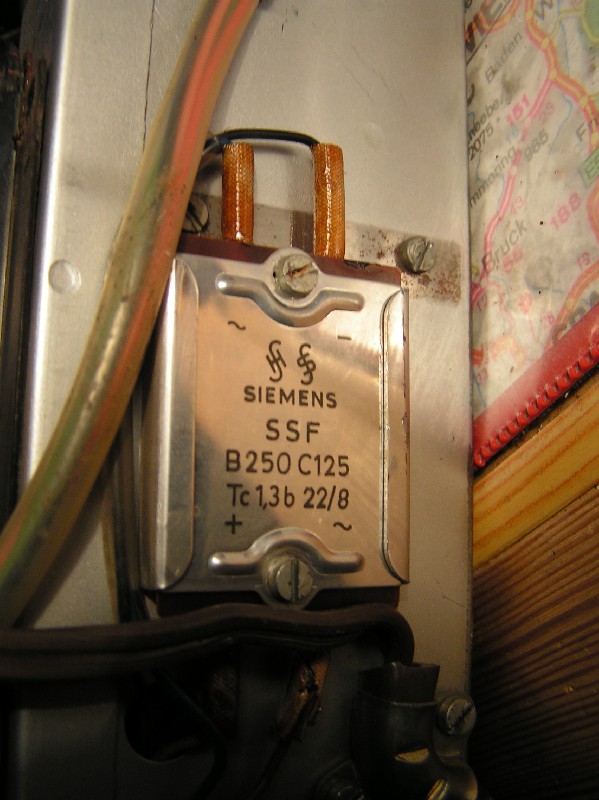

Mach mal ein Foto v. dem Ding, ich kann ihn auf den obigen Fotos nicht erkennen.

Gruß Christoph

@ Chris:
Wo holst du dir die axialen Cs her?
Und hast du zur Befestigung mancher ein Loch ins Chassis gebohrt?

Hi Christopher,

welche Sicherung meinst Du, die kleine Glassicherung oder die von Deinem Zimmer?

OK Chris,

Dann wie Christoph schon sagte, den Gleichrichter und den 50 + 50 Elko überprüfen

Zum Beispiel hier:

Hallo Alexander,

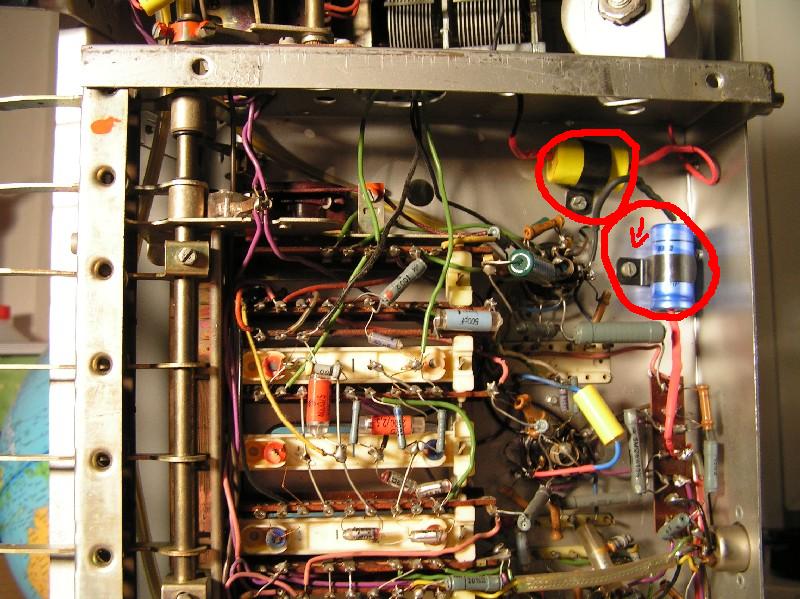

der blaue Elko ist mit der Schelle befestigt, die ist von Vorgänger.
Den gelben Motorkondensator hat Chris mit einer etwas kleineren Schelle wieder dort befetigt wo der alte gesessen hat, der ist nämlich viel größer wie der neue.

Hallo Chris,

löte mal am Gleichrichter Plus oder Minus ab und dann versucht du noch mal das Gerät einzuschalten. Bleibt die Sicherung jetzt ganz, wenn nicht Gleichrichter defekt. Als nächstes den Siebelko nachsehen.

Hast Du vielleicht einen Kondensator falsch angelötet? Den abgeschirmten Kondensator am Lautstärkeregler?
Du könntest das restaurierte Chassis mit dem anderen Konstanz 8 Chassis vergleichen.

Wenn der original C (500pF) noch in Ordnung ist, würde ich es erst mit diesem versuchen.

Löte ihn mal ein oder nimm zum Testen einen 1000pF Kondensator.

Ich habe auch mal einen abgeschirmten Kondensator am Lautstärkeregler falsch eingelötet, dann war der Ton auch nur ganz leise.
