Schwarzwald 6 3D

buschmann · 7. Dezember 2009, 22:07

Korrekt Thorben. Die Technik ist erstmal der Meilenstein. Dies ist das wichtigste, danach kann man über das Gehäuse nachdenken.

Um den Nachbau des Steckers führt aber kein weg! Dieser muss genau gleich sein. Ich werde mich sobald das Gerät da ist darum kümmern.

So genug für heute.

Schöne Nacht und Danke

Ralf

nightbear · 7. Dezember 2009, 22:09

Das Schaltbild des Schwarzwald 6-3D im Downloadbereich scheint kaputt zu sein. Das muss zuerst mal her.

sabasammler · 7. Dezember 2009, 22:10

Wir haben ja einen ehemaligen Entwickler unter uns

schabu · 7. Dezember 2009, 22:10

Schau doch mal in Deine Mailbox - ich habe Dir einen Stecker und eine Buchse offeriert - wenns konveniert.

Chris · 7. Dezember 2009, 22:11

Interessantes Thema.

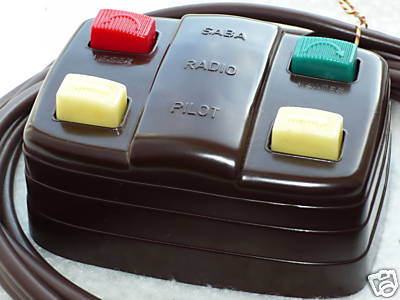

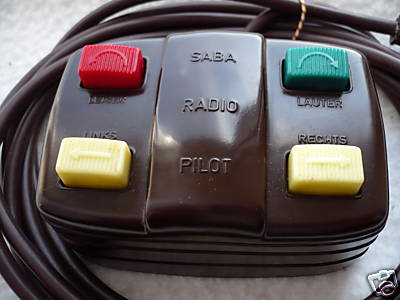

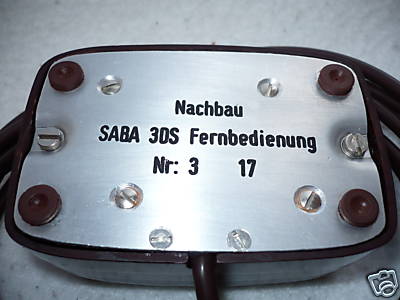

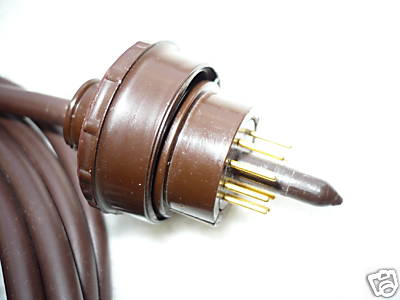

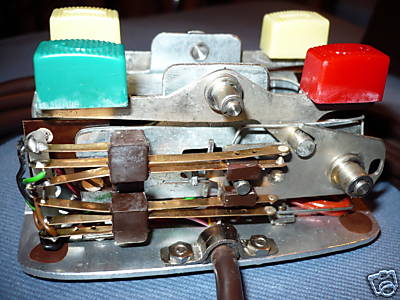

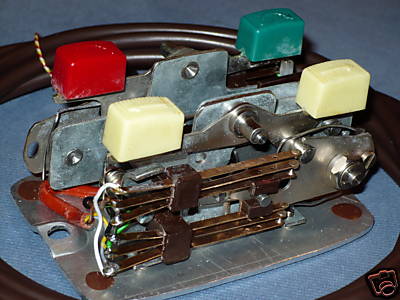

Bei eBay stand vor geraumer Zeit mal ein Nachbau einer 3DS Fernbedienung drin, sah ungefähr so aus:

Beste Grüsse,
Christopher

Thorben · 7. Dezember 2009, 22:11

Hallo Achim,
Ich kann den Schaltplan dir gerne zukommen lassen

Viele Grüße,
Thorben

schabu · 7. Dezember 2009, 22:11

Chris kann das Schaltbild hochladen, er hat die CD-ROM!

sabasammler · 7. Dezember 2009, 22:12

Wann war das denn?

Saubere Arbeit, vom Original kaum zu unterscheiden.
Wer hat die denn nachgebaut?

buschmann · 7. Dezember 2009, 22:13

Nunja, Bei der Schwarzwald ist es ja komplizierter! Da muss die ganze EINHEIT mit rein. Samt Röhre.

Liebe Grüße

Ralf

sabasammler · 7. Dezember 2009, 22:15

Ja, die FB vom Schwarzwald ist aufwendiger.
Ich meine, ohne Hilfe von Fachleuten könnte es schwierig werden.

Chris · 7. Dezember 2009, 22:16

Wer die nachgebaut hat? Keine Ahnung...
Die stand vor ca. 'nem halben Jahr bei eBay drin.

Schaltbild kommt morgen, hab die Daten noch nicht aufm PC.

Beste Grüsse,
Christopher

nightbear · 7. Dezember 2009, 22:21

Hab ihn!

Also, wie es aussieht, erfolgt die Lautstärkeregelung über einen 3 stufigen Schalter von L nach L1=Masse. -> Nachbau kein Problem

Der Netzschalter ist - wie schon oben gesagt - ein Wechselchalter, der mit einem Wechselkontakt im Gerät korrespondiert -> Ersatz durch ein 250V Relais mit Umschaltkontakt im Gerät.

Das einzige, was mit einer Ersatzschaltung simuliert werden muss, ist die Steuerwippe mit Stummschalter und einer Funktion für "stop" bei optimaler Abstimmung. Die Funktion der Röhre muss dann durch ein anderes Schaltelement (Transistor, Thyristor, Relais) ersetzt werden, je nachdem, wie man die Schaltung realisiert.

Es MUSS ja keine Steurwippe sein - ich würde 4 Tasten nebeneinander nehmen:

- schnell links -- langsam links -- langsam rechts -- schnell rechts -

Die Tasten können über Relais die entsprechenden Kontakte schließen, eine geeignete Logik muss sicherstellen,
1. dass keine widersprüchlichen Befehle gleichzeitig geschaltet werden,
2. dass bei Drücken einer der Tasten der Stummkontakt mitgeschaltet wird
3. dass bei den "schnell" Kontakten die "langsamen" mitgeschaltet werden
4. dass bei Erreichen der optimalen Abstimmung über das Steuersignal "T" aus dem Gerät, alle angezogenen Relais abfallen (Hierfür braucht es eine Triggerschaltung)

schnell links + langsam links = erlaubt
schnell rechts + langsam rechts = erlaubt
alles andere = nicht erlaubt

All das gilt es sicherzustellen. Das geht entweder, wie Saba es gemacht hat, mit einer (aufwändigen) mechanischen Konstruktion oder mit ein paar standard TTL Logikgliedern plus 6 Minirelais mit einfachen Schließern.

Schrottsammler · 7. Dezember 2009, 22:57

DAS kauf ich dir ab !!! (wenn's fertich ist).

buschmann · 8. Dezember 2009, 10:27

Ich ebenso. Also machst du dann einen Schaltplan? Bzw würdest du das vielleicht machen?
Ich mache mich heute an einen Steckernachbauversuch.

@Heino: Danke für die Mail hast Post.

Liebe Grüße Ralf (sitze in der SchuleD:D:D:D)

schabu · 8. Dezember 2009, 10:32

Hallo, Ralf - hab keine Post bekommen!

Lollocat · 8. Dezember 2009, 13:07

Wenn Ihr das Teil (Gehäuse) fertig habt, dann könnt Ihr es mir zum Lackieren schicken.

buschmann · 8. Dezember 2009, 17:39

@ Heino, wir dürfen nur in den 5 Minuten Pausen ins Internet

jetzt bin ich daheim und die Post kommt jetzt :D:D

Liebe Grüße

Ralf

schabu · 8. Dezember 2009, 17:55

Was ist den das für eine Sch***schule?

Thorben · 8. Dezember 2009, 18:01

Hallo Ihr,
Ich würde mich bereit erklären, das Design für die Fernbedienung zu erstellen, jedoch müsste ich dafür auch wissen, welche Teile denn nun genau benötigt werden.
Soweit ich das Verstanden habe sind es zumindest schonmal die folgenden Teile:
1. Ein.- und Ausschalter (Relais?!)
2. 4 Tasten
3. Demnach 4 Relais?!
4. Ersatzbauelemente für die Röhre, EBC41 besteht doch aus 2 Dioden und einer Triode, die kann man doch dann ersetzen durch 2 Gleichrichterdioden und einem Transistor, oder?
5. Lautstärkeregelung: Da wäre doch ein einfacher Schalter auch in Ordnung, vielleicht einen mit mehreren Einstellmöglichkeiten, ähnlich wie bei einem Radiowecker (Radiowecken, Brummtonwecken, Aus, insg. 3 Einstellmöglichkeiten)
Und 6. sind dann die restlichen Bauelemente, die im alten Plan schon drinne sind.

Gibt es Hier jemanden, der Lust hätte, an der Entwicklung teilzuhaben und uns einen ordentlichen Schaltplan zeichnet?!
Weil darauf kann Ralf dann bauen, die meisten Bauelemente bekommt man ja bei Reichelt, oder notfalls bei Conrad.

Danach muss dann technisch gezeichnet werden, ein ordentliches Innenleben wäre praktisch, ich dachte da an 2 Ebenen, unten die Suchlaufautomatik und oben Lautstärke und Netzschalter, so wie bei der orginalen.
Ich werde mal überlegen, wie man das Gehäuse machen kann

Viele Grüße,
Thorben

schabu · 8. Dezember 2009, 18:10

Relais, Taster und div. Schalter habe ich genug. Wenn ihr soweit seid, sagt bescheid, was Ihr braucht!
