Saba Schwarzwald WII-D3

lightningivi · 17. Februar 2010, 20:13

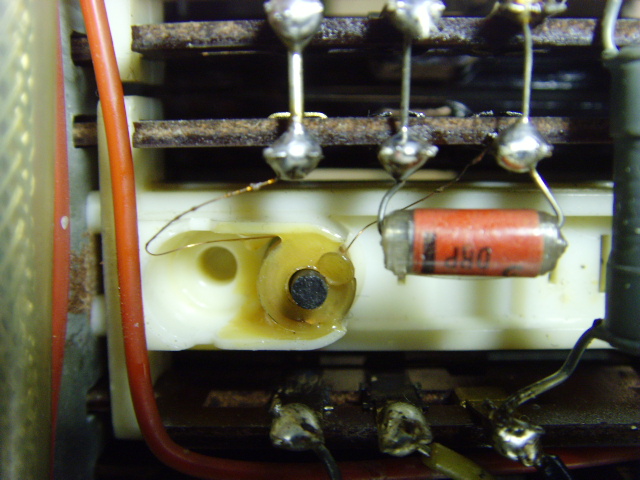

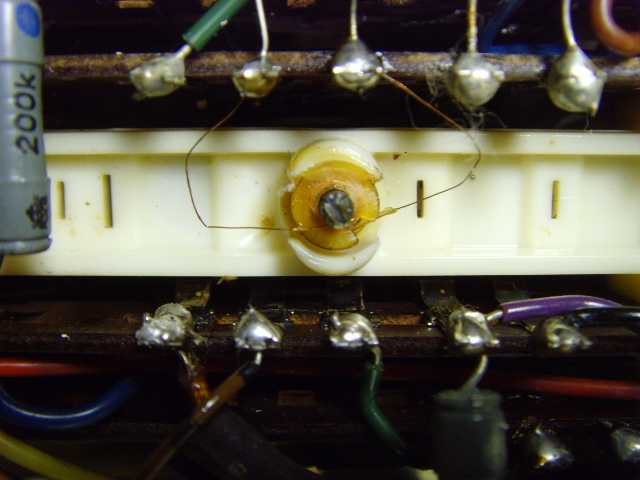

anbei Fotos vom Tastensatz samt Drehspulen.

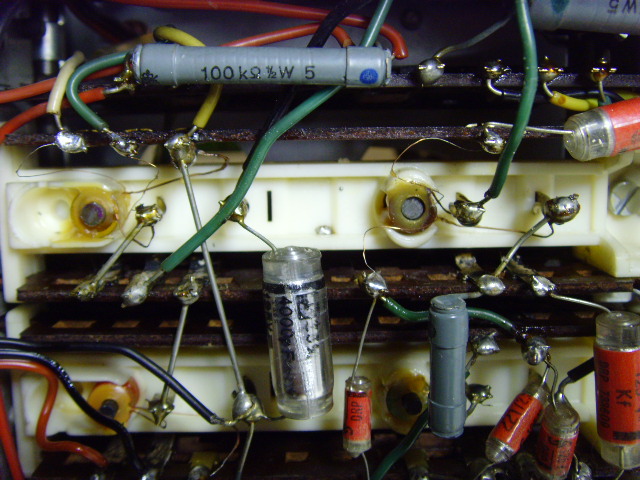

Hier erstmal KW:

lightningivi · 17. Februar 2010, 20:15

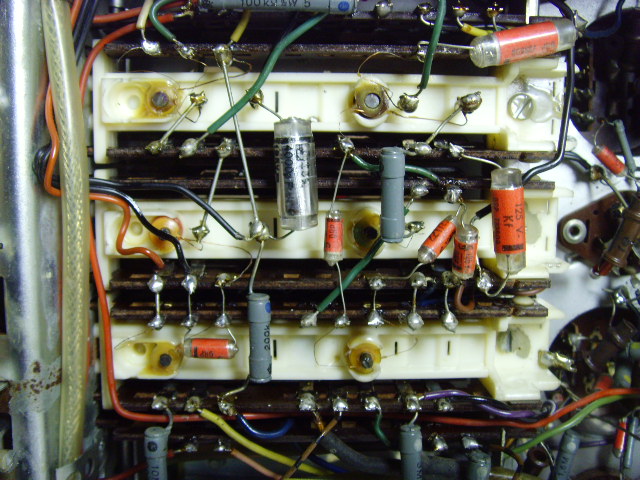

dann alle 3 zusammen:

lightningivi · 17. Februar 2010, 20:17

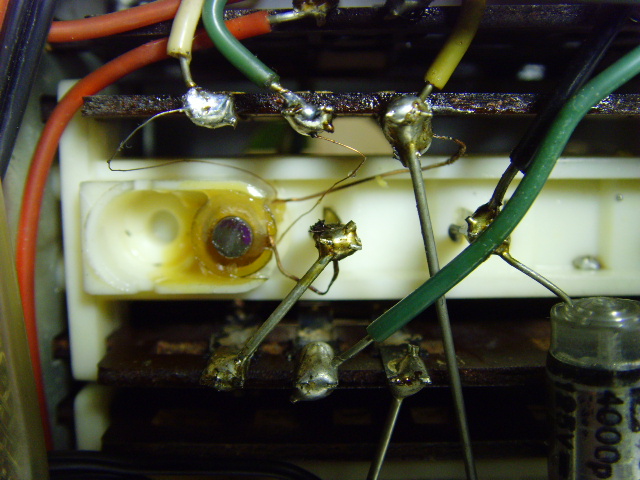

KW nah:

schabu · 17. Februar 2010, 20:19

Bei Langwelle (auf dem Foto unten, im Chassis links) ist zumindest der hintere Spulenkern (im Bild rechts) ganz nach unten durchgedrückt. das kann nicht sein, es verändert den Bereich so, dass Du nichts mehr hörst. Auch der vordere Spulenkern scheint mir zu tief zu sitzen. Ansonsten fällt mir nichts auf.

lightningivi · 17. Februar 2010, 20:22

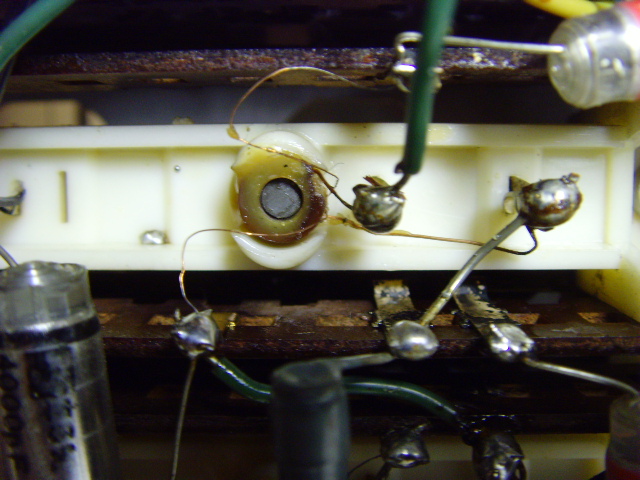

KW nah:

ich kann nicht erkennen, dass einer der Drähte abgerissen ist.
Jedoch ist mir aufgefallen, dass bei L der Poti (näher an der Skala) keine Wirkung zeigt.

mfG,
Ivica.

schabu · 17. Februar 2010, 20:43

Der wirkt nur bei einem Sender rechts von der Skalenmitte.

lightningivi · 18. Februar 2010, 21:32

Yep. Wieder ein kleiner Erfolg, der schwer nötig war.
Ich empfange auf LW einige Stationen gut laut.

Ich hatte alle Lötstellen nochmals überprüft, die Tastenkontakte nochmals gereinigt.Das hat gewirkt.

Aber ich denke da ist einiges verstellt, da auf der rechten Skalaseite kaum Sender zu empfangen sind.

Gruss,
Ivica.

nightbear · 18. Februar 2010, 21:38

Hallo Ivica,

auf LW ist das nicht so dolle - meist empfängt man hauptsächlich im unteren Frequenzbereich ein paar Stationen...

lightningivi · 21. März 2010, 16:20

Hallo Zusammen,

ich habe heute den Schwarzwald wieder in Betrieb genommen.
Ich muss vorausschicken, dass ich den Brückengleichrichter und die 2X50MF Elkos getauscht hatte. Den Brückengleichrichter hatte ich durch 4x1N4007 getauscht und einen R120/5W an den Wechselspannungsanschluss angelötet.

Als ich diese Massnahmen vollzog, schien alles geregelt zu funktionieren.
Doch heute fiel mir auf, dass der Netztrafo etwas brummte und eine Rauchwolke um den Lastwiderstand emporquoll.

Woran kann das liegen? Ich messe auch zu hohe Spannungen an den +Polen der Elkos: 328V

schabu · 21. März 2010, 17:36

Am ersten Elko sollten 303V sein - 20 mehr ist nicht so schlimm, wenn an der Anode der EL41 nicht mehr als ~260V anfallen. Du hast doch hoffentlich die neuen Elkos mit - nicht direkt an Masse gelegt? Da ist noch der 250 Ohm Widerstand dazwischen!!

lightningivi · 21. März 2010, 17:41

schabu postete
Am ersten Elko sollten 303V sein - 20 mehr ist nicht so schlimm, wenn an der Anode der EL41 nicht mehr als ~260V anfallen. Du hast doch hoffentlich die neuen Elkos mit - nicht direkt an Masse gelegt? Da ist noch der 250 Ohm Widerstand dazwischen!!

Oha, mir schwant Böses. Ich habe den -Pol direkt ans Gehäuse.
Verstehe ich Dich richtig: Ich muss am -Pol einen 250Ohm Widerstand anlöten und dann an Masse?

schabu · 21. März 2010, 17:51

Der Widerstand sollte laut Schaltplan schon da sein - es ist doch ein Schwarzwald W II, oder?

lightningivi · 21. März 2010, 17:57

Nee, das hat ich dummerweise falsch betitelt und konnte das leider nicht mehr rückgängig machen. Es handelt sich hierbei um einen Schwarzwald W5 D3.

schabu · 21. März 2010, 18:02

Es ist aber dasselbe, nur sind es 100 Ohm! Hast Du den Schaltplan?

lightningivi · 21. März 2010, 18:24

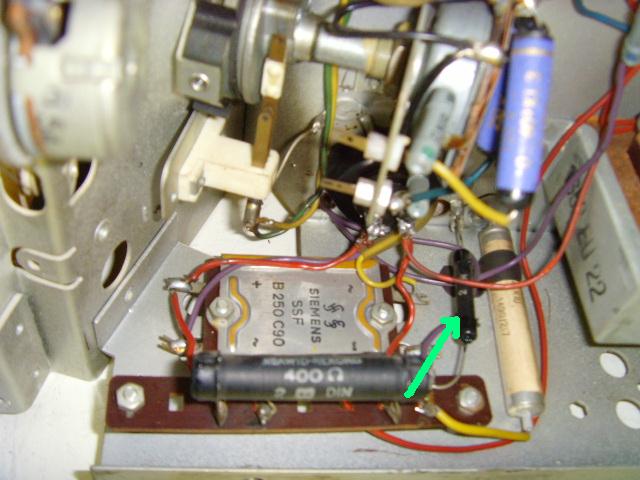

Ja, habe ich. Der 100Ohm ist doch direkt neben dem 100MF Elko.

(das Foto wurde vor dem Umbau gemacht)

Wo sollte ich dann die beiden Minuspole der grossen Elkos genau anschliessen?

schabu · 21. März 2010, 18:47

Die Minuspole des ersten Elkos am Gleichrichter müssen an die - Seite des kleinen 100µF Elkos und den 100 Ohm Widerstand angeschlossen werden. der !00 Ohm Widerstand liegt mit der anderen Seite an Masse, ebenso der kleine Elko - aber mit+ an Masse. Der zweite 2x50µF Elko liegt mit dem Minuspol direkt an Masse.
Wenn Du das gemacht hast, mußt Du am -Pol des Gleichrichters -7,5V messen (gegen Masse).

schabu · 21. März 2010, 18:57

Noch eins: Was hast Du mit dem alten Elko gemacht? Sitzt der noch im Gerät? Wenn ja, hat der unten einen gegen das Chassis isolierten Metallring, an dem der Gleichrichteranschluß (-) und der 100µF und der 100 Ohm angelötet sind. An diesen Metallring mußt Du auch die -Pole der neuen Elkos anschließen!

dl2jas · 21. März 2010, 19:08

Mikrofarad (µF) nicht Megafarad (MF).

Das µ ist auf der Taste m und kommt mit AltGr.

Andreas, DL2JAS

lightningivi · 21. März 2010, 19:11

schabu postete
Noch eins: Was hast Du mit dem alten Elko gemacht? Sitzt der noch im Gerät? Wenn ja, hat der unten einen gegen das Chassis isolierten Metallring, an dem der Gleichrichteranschluß (-) und der 100µF und der 100 Ohm angelötet sind. An diesen Metallring mußt Du auch die -Pole der neuen Elkos anschließen!

Genauso da hatte ich die beiden Minuspole des beim Gleichrichter befindlichen Elkos angeschlossen, den anderen hatte ich noch nicht getauscht.

schabu · 21. März 2010, 19:14

Hat dieser Metallring vielleicht mittlerweile Massekontakt bekommen - das kann passieren!
