Saba Triberg 11

Was ein kleiner schnuckeliger Saba-Radio.

Was ein toller Zustand!

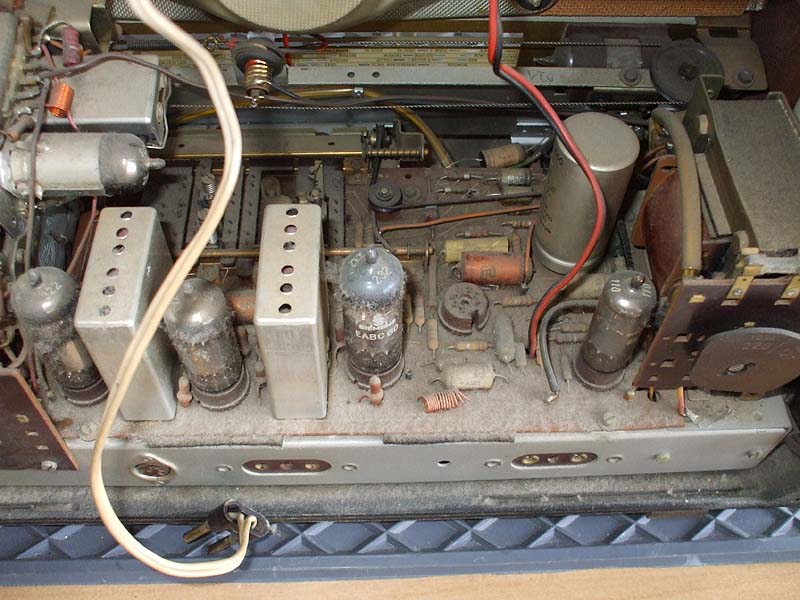

Nur ein Berg von Staub drauf und leichte Nikotinablagerungen.



Schon weg:



Gruß Christoph

Der muß zuerst raus, vorher wird nicht eingeschaltet:


Am Lautstärkepoti hat sich die Überwurfmutter gelöst, deshalb hat sich der ganze Poti komplett gedreht. Der dort angelötete Kondensator ist dann abgerissen:


Der muß eh erneuert werden, mit noch ein paar anderen Teerkondensatoren.
Sie haben die neuere weiße Füllung.
Dann kommt die Skalenscheibe runter (muß sowieso gereinigt werden) um das Poti zu befestigen.
Dann wird eingeschaltet und die Betriebspannungen werden nachgemessen.

Aber wie immer, die meiste Zeit werde ich mit Reinigungsarbeiten verbringen dürfen.

Gruß Christoph

@Heino, super Beitrag.

Am LS-Poti war alles ab, was angeschlossen gehört.
Ist aber schon erledigt.
Der Poti war fest, deshalb hat er sich vermutlich aus seiner "Verankerung" rausgerissen.
Netzschalter sind zwei von 3 Ebenen defekt, habe sie überbrückt.
Da lohnt sich aber fast ein neuer Schalter, mal sehen.
3 Ebenen gibts glaube ich nicht mehr.

Röhren alle ok, Gleichrichter auch, EM84 ist top, Ukw ist stabil.
Netztrafo ist etwas dick geworden, aber egal, solange er geht.

MW brummt teuflisch.
Aber es gibt noch ein paar Kondensatoren zum Tauschen.
Die üblichen Widerstände werden auch noch geprüft.

KW geht nix.
Gibt es auch garnicht

Und er wird langsam sauberer:










Gruß Christoph

Küche ist leider schon voll, da stehen schon 4 Röhren-Radios und zwei Kofferradios, aber nix modernes.
Aber natürlich weit weg von Herd und Microwelle.

Im Wohnzimmer wird noch ein Schienenregal an die Wand genagelt.
In der Bucht ist noch ein 125er zu haben, hoffe daß er nach meinem Beitrag hier jetzt nicht gepusht wird, wie es meist so passiert.
Ich will ihn allerdings nicht.

Gruß Christoph

Hast Du Anodenspannung an der Endröhre?
Ist die Spannungshöhe am Gleichrichter (max. +/- 10 Volt) ok?

Gruß Christoph

Spannungen sind zu hoch, könnte sein, daß da kein Anodenstrom fließt.
Im Schaltplan steht:
Gleichrichter:
AM: 225V
FM: 210V
An Pin 5 der EL95 sollen bei AM 205V sein.
Meiner hat bei AM 196V, bei FM 188V.

Gruß Christoph

Was mißt Du an Pin 2 (Kathode) der EL?
müssen bei AM 6,5 Volt sein.
Ich messe mal bei mir bei FM.
Ist der 330er Widerstand dort ok?

Gruß Christoph

Laß den Widerstand erstmal, kannst Du die Gesamtstromaufnahme messen?
Die Kathodenspannung ist zu hoch.
Bei FM habe ich 5,75V.
Es müßte trotzdem ein Ton kommen.

Gruß Christoph

Meiner hat 40W Gesamtstromaufnahme.
Du kannst folgendes machen:
Schalte ein, dreh LS voll auf, wenn Du mit einer Schraubenzieherspitze auf den Kondensator, der am LS-Regler hängt (C35) gehst, muß ein Brummen zu hören sein.
Wenn nicht geht die Endstufe nicht.


gabs mal beim Aldi

Gruß Christoph
