Saba Villigen WII

schabu · 2. Juli 2009, 21:56

Du solltest erst den Gleichrichter ersetzen - die Elkos sind eher selten defekt.
Wenn Du sie dennoch ersetzen mußt oder willst, läßt Du den alten Elko einfach drinnen und lötest unten die Anschlüsse ab und plazierst dort die neuen Elkos.

Julian90 · 2. Juli 2009, 22:16

Ok. Da kann ich ja eigentlich einfach 4 Dioden reinsetzten oder?

Gruß Julian

dl2jas · 2. Juli 2009, 22:36

Wenn Du sie zu einem Graetzgleichrichter verschaltest, macht es Sinn.

Andreas, DL2JAS

Julian90 · 7. Juli 2009, 12:54

So ich habe heute das Chassis fertig gemacht. Den Gleichrichter habe ich gelassen, denn ich habe gelesen, dass der Selengleichrichter zusätzlich noch Spannung nimmt, was bei einem Diodengleichrichter ja nicht der Fall wäre. Nacher werde ich mich an das Gehäuse machen. Bilder gibts, wenn meine Schwester von der Schule kommt (hab mal wieder keine Ahnung, wo die Cam ist)

schabu · 7. Juli 2009, 14:45

Meinst Du ein defekter Selengleichrichter ist besser als ein intakter Siliziumgleichrichter?

Julian90 · 7. Juli 2009, 16:36

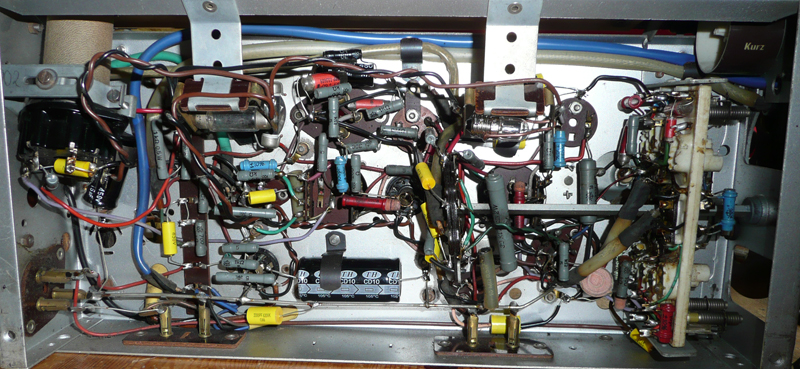

Er ist ja nicht defekt aber ich habe irgendwo gelesen das die halt manchmal anfällig sind. Ich weiß ja nicht wie die Röhren drauf reagieren wenn die auf einmal mehr Spannung bekommen. Hier mal ein Bild des Chassis mit neuen Kondensatoren:

nightbear · 7. Juli 2009, 19:14

Das sieht alles sehr schön aus! Hab mal reingezoomt

Was den Selenerich angeht - den solltest Du ihm Betrieb beobachten, ob er übermäßig warm wird und die Anodenspannung nachmessen.
Stimmen die Spannungen und wird er nur unwesentlich warm, lass ihn drin - sonst Ersatz!

Julian90 · 7. Juli 2009, 20:24

ok werd ich nacher (oder spätestens Morgen) mal machen. Ich meld mich wieder, wenns was neues gibt

Gruß Julian

schabu · 7. Juli 2009, 20:30

Du solltest den tellerförmigen keramischen C unten rechts im Bild (4,7N) noch ersetzen, die sind fast immer aufgeplatzt und defekt.

Julian90 · 8. Juli 2009, 15:16

Gesagt getan. So einen hatte ich zufällig übrig (zu viel bestellt). Vorhin hab ich mit dem beizen angefangen. Mal schaun wies wird, wenns fertig ist. Dann gibts auch wieder Bilder.

Gruß Julian

spacewetter · 8. Juli 2009, 15:58

Hallo Heino,
zu Deiner Antwort ( 60

da habe ich eher umgekehrte Erfahrungen gemacht. Eher haben die Becherelkos Fehler oder zu wenig Kapazität als das die Selengleichrichter defekt sind. Die werden zwar meist etwas warm, liefern aber die im Schaltplan vermerkten Sollwerte (wenn die Elkos heil sind). Dann muß man sie nicht austauschen. Spannungsreiche Grüße aus dem Pfaffenwinkel Wolfgang

schabu · 8. Juli 2009, 17:56

Interessant - aberbei mir waren regelmäßig die Selengeleichrichter so verschlissen, daß die Ausgangsspannung um 20-30V zu niedrig war. Ich habe bei dieser Gelegenheit regelmäßig auch die Elkos gewechselt, verwende etwa 80% jetzt wieder, da sie volle Kapazität haben und keinen Leckstrom ziehen.

nightbear · 8. Juli 2009, 18:14

Den Effekt der zu niedrigen Anodenspannung hatte ich bei meinen FBs unlängst auch (und auch sonst oft).
Es waren immer die Gleichrichter.

Meine Angst ist immer, dass man den Netztrafo evtl. durch ständige leichte Überlastung gefährdet.
Nach dem Wechsel des Gleichrichters entspannte sich das Thermische Problem deutlich.
Bei Allstromgeräten wie z.B. alten Röhren TVs wird ja nur der Selengleichrichter selbst warm, da kann man etwas länger warten.

Julian90 · 13. Juli 2009, 18:57

So ein Mist. Ich bin gerade fertig geworden und wollte testen. Da hab ich den Frequenzbereich umgeschaltet, es machte krach und alles war still. Wenn ich wieder auf UKW schalte zeigt die EM4 zwar richtig an, doch ich muss gaaanz laut drehen um auch nur einen ganz leisen Ton zu hören. So ein Mist. Um an dieser Stelle mal die Mythbusters zu zitieren "And back to the drawing board!". Das schau ich mir morgen evtl. an. Noch ne Frage zum Schluss: Wie funktioniert der T.-A Anschluss bzw was kann ich da anschließen?

Gruß Julian

schabu · 13. Juli 2009, 22:10

TA = Aux (so heißt das heute)

Julian90 · 13. Juli 2009, 23:10

D.h. ich kann da mithilfe zweier Bananensteckers ein Normales Signal (natürlich Mono) einspeisen z.B. von CD Player, Plattenspieler (natürlich mit Vorverstärker) ...?
Ach ja ich hab noch ein wenig am Wahlschalter gedreht und nun gehts wieder. Der ist wohl doch nicht ganz in Ordnung aber solange es funktioniert. Ich werde die Kontakte Morgen noch mal reinigen. Bilder gibts dann auch.

Gruß Julian

nightbear · 13. Juli 2009, 23:13

genau - CD Player, MP3 Player, PC, Tape und Plattenspieler mit Kristallsystem kannst Du direkt anschließen. Plattenspieler mit Magnetsystem über einen Entzerrervorverstärker.

Julian90 · 14. Juli 2009, 16:03

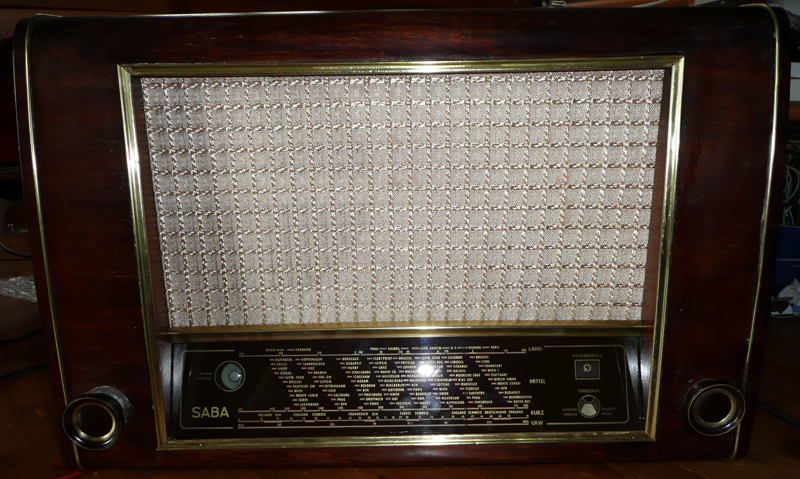

So der Wahlschalter geht eigentlich ganz gut, solange das Gerät aus ist. Wenn ich wärend dem Betrieb umschalte mag das das Radio wohl gar nicht. Naja hier mal ein Bild von meiner ersten Restauration(die Unordung im Hintergrund einfach ignorieren):

(das weise Zeugs auf dem Lack ist Polierpaste die sich in die ritzen gedrückt hat und ja die EM4 ist schief

aber heller als auf dem Bild zu erkennen, das liegt am Blitz. Das weise im Filz ist Sekundenkleber)
