Receiver 8080 zum Wiederherrichten

hallo Achim,

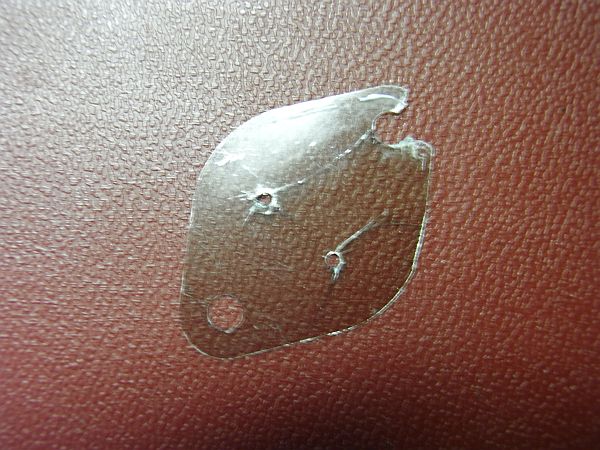

vielen Dank für den Hinweis -> so habe ich eines der Glimmerscheiben vorgefunden



Ist dies hier der passende Ersatz?

http://www.conrad.de/ce/de/product/155141/Montagematerial-Set-fuer-TO-3-Gehaeuse-SCI-A18-9C-Passend-fuer-TO-3-Material-Glimmer?ref=searchDetail

Das Set sieht gut aus.

Passe auf mit Wärmeleitpaste. Teilweise bekommt man welche verkauft, die elektrisch leitfähig ist, Computerzubehör. Die ist hier natürlich nicht geeignet. Geeignete Wärmeleitpaste ist meistens weiß.

Andreas, DL2JAS

Ich nehme immer die Keratherm - Paste von Conrad, die KP97 ist nicht leitfähig und gut zu verarbeiten.
Und immer schön sparsam verwenden, die Paste soll ja nur kleinste Spalte füllen und nicht flächig aufliegen.

Ernüchterung tritt ein:
Ich habe nun einen kompletten Satz neuer Endstufentransistoren samt Glimmerscheiben eingebaut -> Fehlerbild bleibt gleich

Sag mal Ivica, wo ich das hier gerade lese, ist das Verhalten leistungsabhängig, also tritt die Verzerrung eher oder später ein je nachdem wie weit man die Lautstärke aufdreht oder ist sie generell auch schon bei allerniedrigster Lautstärke hörbar oder gar stärker als bei höheren Lautstärken, was durch einen falschen Übernahmepunkt durch fehlerhafte Ruhestromerzeugung oder Einstellung entstehen könnte?
Die Treiber-Transistoren die bei geringer Lautstärke an den Endtransistoren vorbei die Lautsprecher direkt antreiben waren in der Messung ja ok, stimmts?

Hast du einen Signalverfolger oder ähnliches (kleinen Kopfhörer-Verstärker bspw.) mit dem du das Signal mal nach dem Steuerverstärker und vor der Endstufe abhören kannst um zu erkennen ob es sich da schon so verhält?

Wenn es schon vor der Endstufe zerrt, muß man ganz woanders suchen, nämlich im Steuerverstärker.

Hallo,

lese gerade in einer kleinen Pause mit. Ivica hatte doch schon die Zuleitungen des Signals zu den Endstufen (Treiberplatinen) getauscht, der Fehler wanderte nicht mit...

Vielleicht kann man mal versuchen, die Eingänge auf den Treiberplatinen kurzzuschließen - tritt dann Stille ein?
Und im zweiten Versuch dort das Signal einer Vorstufe (Ivica, hast Du vielleicht irgendwo einen Vorverstärker rumstehen?) einzuspeisen, oder auch von einemSignalgenerator. Damit kann man definitiv Effekte aus der Vorstufe ausschließen.

Ach ja, lässt sich der Ruhestrom und der DC-Offset einstellen?

Hallo Jogi, hallo Gunnar,

zunächst dachte ich, das Netzbrummen im linken Kanal zu eliminieren, bevor die Verzerrungen im rechten Kanal näher untersucht werden.
Diese treten bei Erhöhung des Basses ein, auch habe ich das Gefühl, dass dieser Kanal nicht die zu erwartende Leistung an die LS bringt.

Hallo Zusammen,

bevor ich beginne die Betriebsspannungen einzustellen, habe ich eine Frage:
Wo finde ich die Messpunkte (in diesem Fall 7 , 14, 3)? An der Messbuchse?

Hallo Ivica,

nein, an der Meßbuchse ist das nicht. Schau mal in das Servicemanual, den Punkt 14 hab ich gerade gefunden. Der ist auf der Treiberplatine, da musst Du am R628 messen, der Anschluß, der nach hinten zum Kühlkörper zeigt.

Hallo Gunnar,

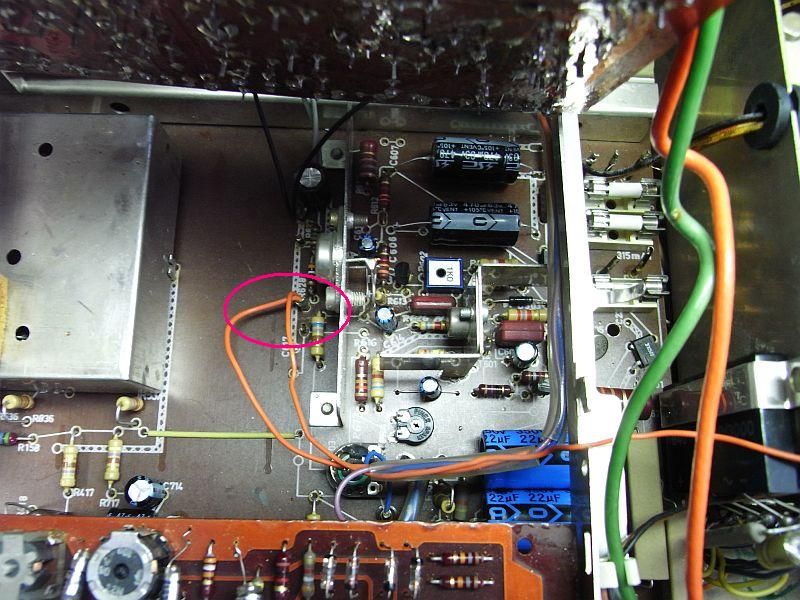

ist dies hier Messpunkt 14? Falls ja, messe ich dort -23,71V gegen Masse (?)






edit:

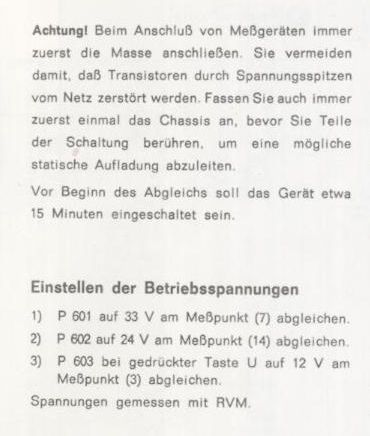

Hier die Abgleichanleitung:

Messpunkt "7" liegt an R772 (10k): dort messe ich lediglich 20,5V statt der benötigten 33V

Besten Dank, Reinhard!
Gut, dann habe ich zumindest die Messpunkte richtig lokalisiert.
An 7 fehlen 13V -> da scheint etwas nicht zu stimmen, oder?
An P601 lässt sich das nicht einstellen.

ja, die 45V liegen an C606 an. R603 kann ich nicht finden? Wo liegt dieser?

Besten Dank! Jetzt habe ich ihn gesichtet -> R603 liegt im Soll mit ca. 50 Ohm

kurzer Zwischenbericht:
D603: ok (sperrt in einer Richtung, in der anderen messe ich ca. 0,6V
T602: ok
T603: ok
R607: 47Ohm

Fehlt nur noch T601.

puh, jetzt wirds eng -> T601 ist i.O. Was nu?
